Heat of Hydration Result Tables 생성 편집

Pipe Cooling Nodal Temperature

기능

  • 파이프 쿨링을 사용한 수화열 해석에서 파이프의 진행 경로 절점에서의 물의 온도를 Spread Sheet 형식의 테이블로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Heat of Hydration] > [Table] 그룹 > [Results Tables] > [Pipe Coolling Nodal Temperature]



입력

Heat of Hydration Analysis > Pipe Cooling Nodal Temperature Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 수화열 해석단계 등을 선택한 후 OK 버튼을 클릭합니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

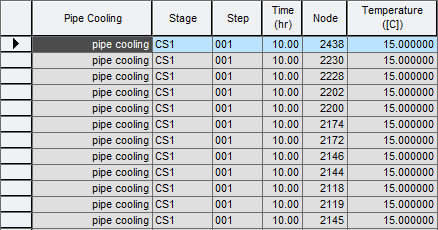

Results-tables-Heat of Hydration-Pipe cooling nodal temperature.png

Pipe Cooling : 파이프쿨링 그룹 번호

Node : 절점번호

Stage : 시공단계

Step : 수화열 해석단계

Time : 시간

Temperature : 물의 절점온도

NOTE.png 해석결과 Table에서 Stage와 Step 열은 교량의 시공단계 해석이나 수화열의 시공단계 해석시 출력됩니다. Step 열은 기하비선형 해석시에도 출력됩니다.
