기능
- 텐던의 유효응력, 유효프리스트레스력을 텐던그룹 및 시공단계별로 출력합니다.
- 텐던 그룹의 중심에서 단면도심까지의 거리, 텐던 배치의 방향 코사인 등을 출력하므로 텐던의 수직, 수평 분력을 쉽게 계산할 수 있습니다.
- 대표텐던(Typical Tendon) 기능을 사용할 경우 텐던 한 가닥에 대한 결과를 출력합니다.
호출
메인 메뉴에서 [Results] 탭 > [Results Tables] 그룹 > [Tendon] > [Tendon Arrangement]
입력
Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

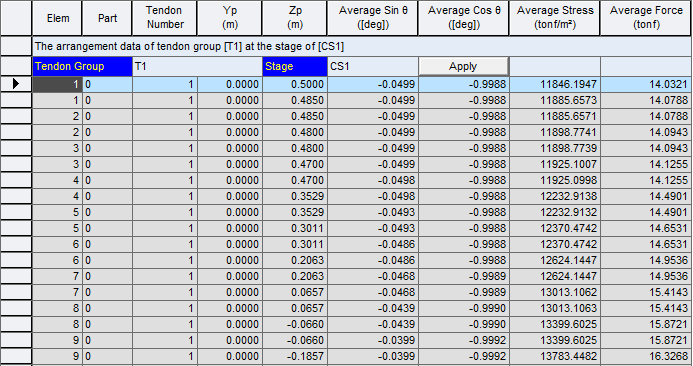

Tendon Arrangement 출력화면
Tendon Group : 출력을 원하는 텐던의 그룹을 선택합니다. Tendon Group은 해석수행 전에 미리 정의되어야 합니다. Tendon Group이 정의되어 있지 않은 경우에는 Tendon Profile을 기준으로 출력합니다.
Stage: 출력을 원하는 시공단계를 선택합니다.
Apply : 해당 그룹과 시공단계의 텐던결과를 출력합니다.
Elem : 요소번호
Part : 텐던 결과를 출력할 요소의 위치
Tendon Number : 선택한 그룹의 텐던 개수

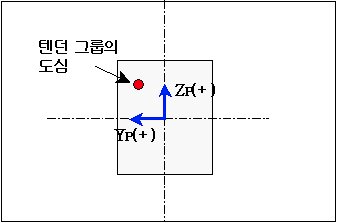

Yp : 단면도심에서 텐던그룹의 중심과의 요소좌표계 y축 방향 거리
Zp : 단면도심에서 텐던그룹의 중심과의 요소좌표계 z축 방향 거리
Average Sin θ : 텐던 배치 경사각에 대한 sin 값
Average Cos θ : 텐던 배치 경사각에 대한 cos 값
Average Stress : 텐던그룹의 유효응력 (텐던손실을 고려한 유효프리스트레스력에 텐던 단면적을 나눈 값으로 각 단계의 Last step에서 계산됨)
Average Force : 텐던그룹의 유효프리스트레스력 (텐던손실을 고려한 유효 프리스트레스력으로 각 단계의 Last step에서 계산됨)
텐던의 즉시손실량 그래프 확인
테이블 상에 출력된 텐던의 유효프리스레스력은 텐던의 즉시손실(마찰손실, 정착구이동, 탄성수축)과 장기손실(강선의 릴렉세이션, 크리프, 건조수축)을 모두 고려한 것입니다. 장기손실을 제외한 즉시손실에 대한 유효프리스레스력을 확인하려면 테이블에서 마우스 오른쪽 버튼을 클릭한 후Tendon Immediate Loss Graph를 선택하면 그래프로 확인할 수 있습니다.

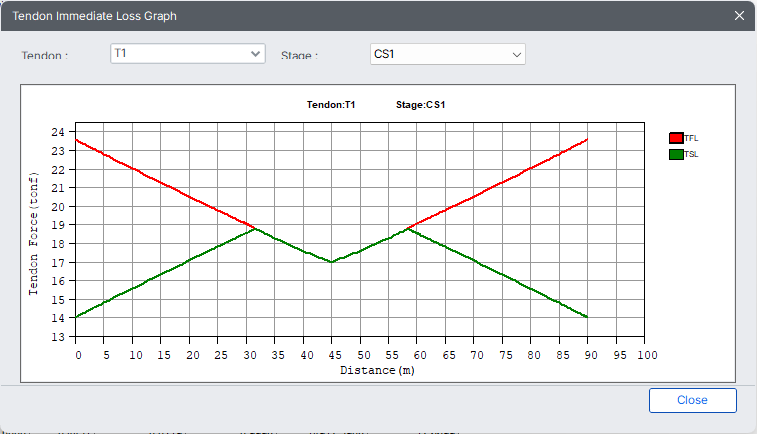

즉시손실만 고려한 텐던의 유효프리스트레스력
TFL : 마찰손실만 고려한 텐던의 유효프리스트레스력
TSL : 마찰손실과 정착구이동에 의한 손실을 고려한 텐던의 유효프리스트레스력
Tendon Immediate Loss Graph에서 오른쪽 마우스를 클릭하여 Graph를 이미지와 텍스트로 저장할 수 있습니다.
