기능
- 텐던의 손실량을 마찰 및 정착구이동, 탄성수축, 크리프, 건조수축, 릴랙세이션으로 세분화하여 손실량을 출력합니다.
- 대표텐던(Typical Tendon) 기능을 사용할 경우 텐던 한 가닥에 대한 결과를 출력합니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Tendon] > [Tendon Loss]
입력

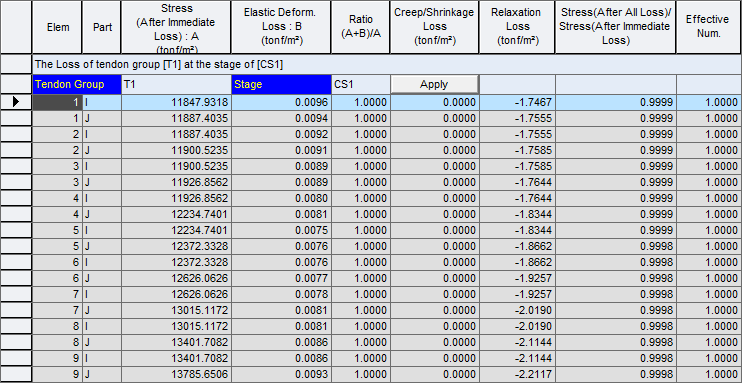

Tendon Loss(Tendon Group) 출력화면
Tendon Group : 출력을 원하는 텐던의 그룹을 선택합니다. Tendon Group은 해석수행 전에 미리 정의되어야 합니다. Tendon Group이 정의되어 있지 않은 경우에는 Tendon Profile을 기준으로 출력합니다.
Stage: 출력을 원하는 시공단계를 선택합니다.
Apply : 해당 그룹과 시공단계의 텐던결과를 출력합니다.
Elem: 요소번호
Part : 텐던 결과를 출력할 요소의 위치
Stress (Immediate Loss) :즉시손실(마찰손실, 정착구이동에 의한 손실)을 고려한 텐던의 유효응력
Elastic Deform. Loss : 탄성변형에 의한 텐던의 응력손실
Stress(Elastic Loss)/ Stress(Immediate Loss) : 탄성변형을 고려한 텐던의 유효응력과 즉시손실(마찰손실, 정착구이동에 의한 손실)을 고려한 텐던의 유효응력 비
Creep&Shrinkage Loss : 크리프와 건조수축에 의한 텐던의 응력손실
Relaxation Loss : 릴랙세이션에 의한 텐던의 응력손실
Stress(All Loss)/ Stress(Immediate Loss) : 즉시손실과 장기손실을 모두 고려한 텐던의 유효응력과 즉시손실(마찰손실, 정착구이동에 의한 손실)만 고려한 텐던의 유효응력 비

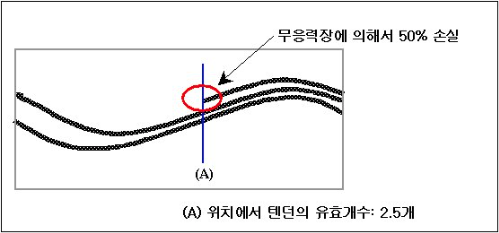

Effective Num.: 텐던 그룹에 포함된 텐던의 유효개수를 출력합니다. 유효개수란 정착단으로부터 무응력장 내에서 응력집중을 고려하여 전체단면에 고른 분포를 가정한 텐던의 개수입니다. 예를 들어 아래 그림의 (A)위치에서 정착구 부분의 텐던이 무응력장에 의해서 50%만 유효하다고 보면 (A)위치의 유효개수는 2.5개 입니다. 무응력장 계산을 하지 않은 경우는 실제 텐던의 개수와 유효개수는 동일합니다.
텐던의 손실을 고려한 유효프리스트레스력을 그래프로 확인

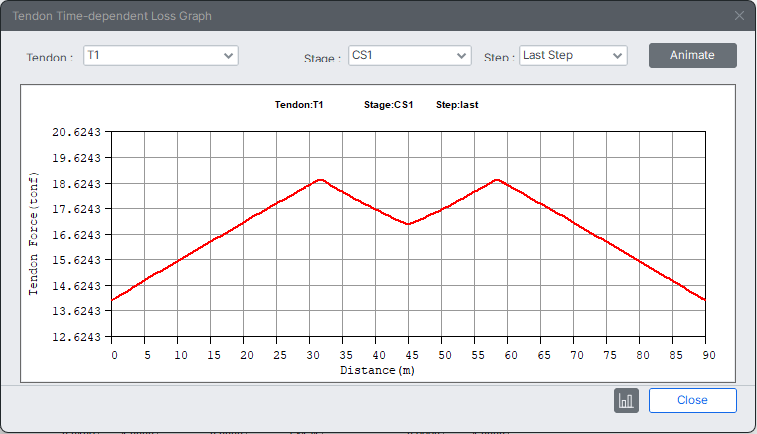

손실을 제외한 유효프리스레스력을 그래프로 확인하려면 테이블에서 마우스 오른쪽 버튼을 클릭한 후 Tendon Time-dependent Loss Graph를 선택하면 됩니다.
텐던의 유효프리스트레스력
