Analysis Result Tables 생성 편집

Composite Section For C.S. - Beam Force & Stress Result Table

기능

  • 해석결과 발생한 합성보요소의 부재력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Composite Section for C.S.] > [Beam Force & Stress]



입력

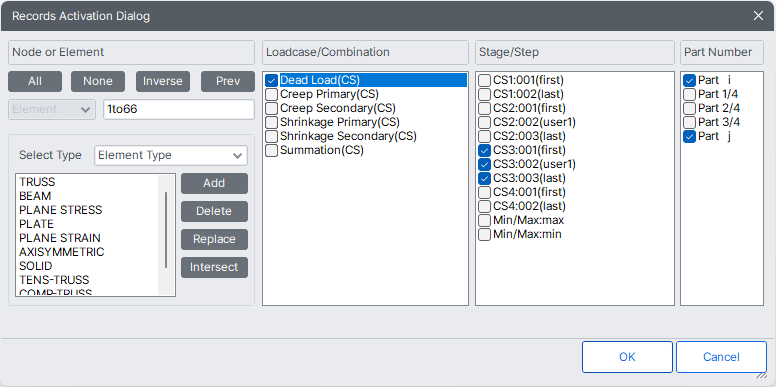

Beam > Force & Stress Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 하중조건, 시공단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

NOTE.png Records Activation Dialog의 사용법은 "Table Tool의 사용방법"에서 결과 Table 참조

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Results-tables-Composite section for CS-beam for stress table.png

Beam Force를 확인하는 경우 Current Step Result를 선택하면 현단계의 부재력을 출력합니다.

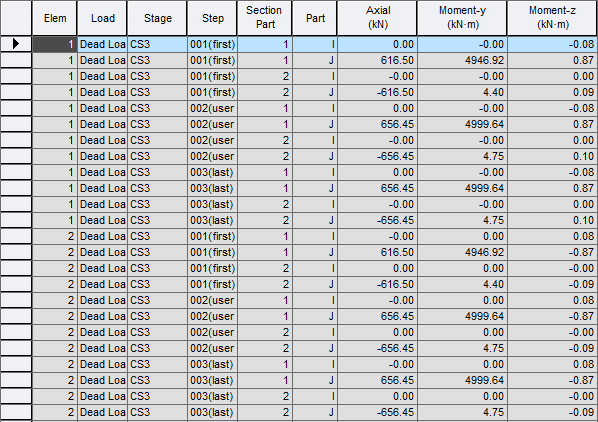

Results-tables-Composite section for CS-beam for stress table 1.png

Beam Force

Elem : 요소번호

Load : 단위하중(조합)조건

Stage : 시공단계

Step : 단계

Section Part : 합성단면의 각 Part의 번호

Part : 요소내력의 출력위치

Axial : 축력

Shear - y : 요소좌표계 y축 방향 전단력

Shear - z : 요소좌표계 z축 방향 전단력

Torsion : 요소좌표계 x축에 대한 비틀림모멘트

Moment - y : 요소좌표계 y축에 대한 휨모멘트

Moment - z : 요소좌표계 z축에 대한 휨모멘트

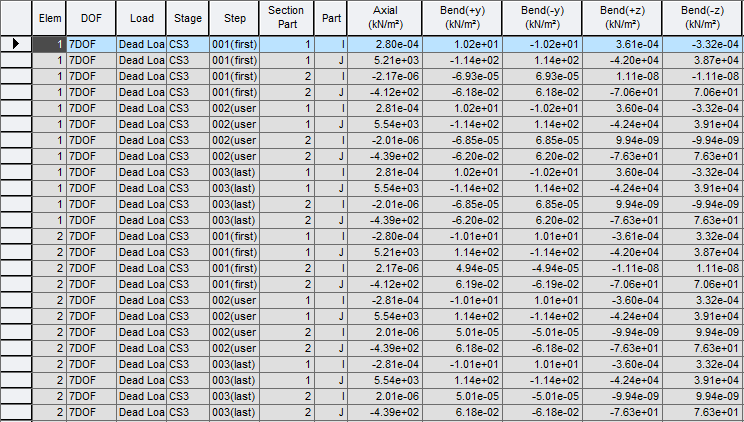

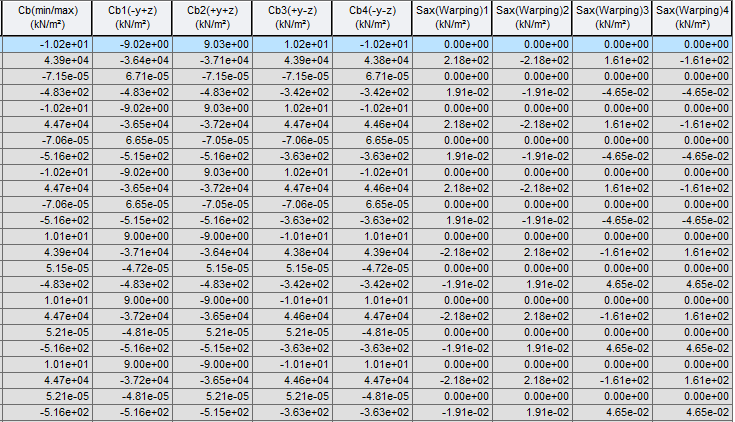

Results-tables-Composite section for CS-beam for stress table-stress 1.pngResults-tables-Composite section for CS-beam for stress table-stress 2.png

Beam Stress

Elem : 요소번호

Load : 단위하중(조합)조건

Stage : 시공단계

Step : 단계

Section Part : 합성단면의 각 Part의 번호

Part : 요소응력의 출력위치

Axial : 축응력

Shear - y : 요소좌표계 y축 방향 전단응력

Shear - z : 요소좌표계 z축 방향 전단응력

Bend(+y) : 요소좌표계 y축에 대한 휨응력

Bend(-y) : 요소좌표계 y축에 대한 휨응력

Bend(+z) : 요소좌표계 z축에 대한 휨응력

Bend(-z) : 요소좌표계 z축에 대한 휨응력

Cb(min/max) : Cb1, Cb2, Cb3, Cb4 중에서 최대 또는 최소값

Cb1(-y+z) : Axial+ Bend(-y) + Bend(+z)

Cb2(+y+z) : Axial+ Bend(+y) + Bend(+z)

Cb3(+y-z) : Axial+ Bend(+y) + Bend(-z)

Cb4(-y-z) : Axial+ Bend(-y) + Bend(-z)

NOTE.png 해석결과 Table에서 Stage와 Step 열은 교량의 시공단계 해석이나 수화열의 시공단계 해석시 출력됩니다. Step 열은 기하비선형 해석시에도 출력됩니다.
