Beam Section Properties at Last Stage Result Table

기능

  • 시공단계해석을 수행한 경우 마지막 시공단계에서 환산단면의 특성치를 테이블로 출력합니다.
  • 텐던이 포함된 환산단면의 특성치는 텐던의 특성치, 그라우팅 시기, 콘크리트의 탄성계수변화에 따라 달라집니다.
  • 최종단계에서 시공단계별 변화를 반영한 환산단면의 특성치를 출력해 주므로 PostCS (완성단계)에서 이동하중, 온도하중 등 추가하중에 대한 응력계산에 적용된 단면특성치를 정확하게 파악할 수 있습니다.
  • 해석이 완료된 후에 출력되는 *.out 파일에는 모든 시공단계에서의 단면특성을 출력합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Construction Stage] > [Beam Section Properties at Last Stage]



입력

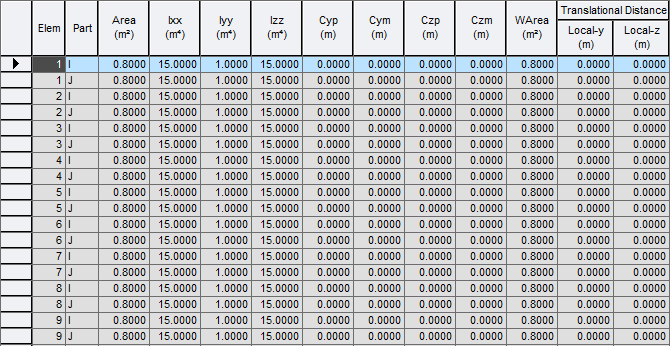

Results-tables-CS-Beam Section Properties at Last Stage.png


Elem : 요소번호

Part : 요소의 시작단(i)과 끝단(j)

Area : 환산단면적

Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)

Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)

Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)

Cyp : 단면의 중립축에서 요소좌표계 (+) y축 방향 최외단까지의 거리

Cym : 단면의 중립축에서 요소좌표계 (-) y축 방향 최외단까지의 거리

Czp : 단면의 중립축에서 요소좌표계 (+) z축 방향 최외단까지의 거리

Czm : 단면의 중립축에서 요소좌표계 (-) z축 방향 최외단까지의 거리

WArea : 중량계산에 사용되는 환산단면적(Weight Area), 텐던의 시공과정에 따른 단면의 변화 과정은 다음과 같습니다.

시공단계 적용단면 중량계산을 위한 단면
텐던의 배치 순단면 순단면
텐던의 긴장 순단면 순단면
그라우팅 환산단면 환산단면

Translational Distance : 중립축 이동거리(원래의 도심위치에서 환산단면의 도심까지 이동된 거리)

NOTE.png 중립축 이동거리 계산을 위한 원래의 도심위치는 텐던, 철근, Section Stiffness Scale Factor가 모두 고려되지 않은 위치이다.

Local-y : 요소좌표계 y축 방향으로 도심이 이동된 거리

Local-z : 요소좌표계 z축 방향으로 도심이 이동된 거리

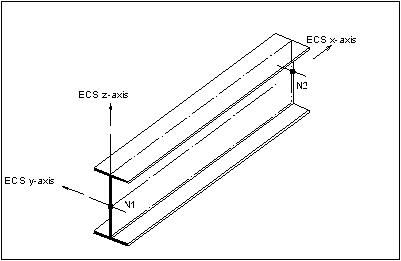

보요소의 요소 좌표계
