기능
- 각 시공단계별 요소의 특성치(시작재령, 종료재령, 시작시 탄성계수, 종료시 탄성계수, 누적된 건조수축변형률, 누적된 크리프계수)를 테이블로 출력합니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Construction Stage] > [Element Properties at Each Stage]
입력

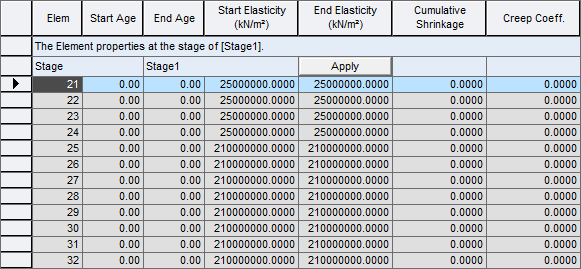

Stage란에서 요소 특성치를 출력할 시공단계를 선택합니다. 출력을 원하는 시공단계를 선택한 후 Apply 버튼을 클릭하면 해당 시공단계의 요소 특성치가 출력됩니다.
Elem : 요소번호
Start Age : 해당 시공단계의 초기 재령
End Age : 해당 시공단계의 최종 재령
Start Elasticity : 해당 시공단계의 초기 탄성계수
End Elasticity : 해당 시공단계의 최종 탄성계수
Cumulative Shrinkage : 해당 시공단계 완료까지 누적된 건조수축변형률
Creep Coeff. : 해당 시공단계 완료까지 누적된 크리프계수
시공단계합성단면(Composite Section for Construction Stage) 기능으로 정의한 단면을 사용하는 요소에서는 "-"으로 표시한다.
