기능
- 시공단계 해석시 Lack of Fit Force를 고려한 경우 Lack of Fit Force를 계산하는 과정에 사용된 값들을 테이블로 출력합니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Lack-of-Fit-Force] > [Truss]

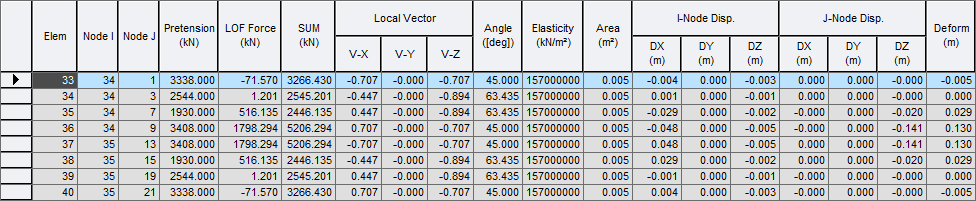

입력
Elem : 요소의 번호
Node I : 요소의 I단에 해당하는 절점의 번호
Node J : 요소의 J단에 해당하는 절점의 번호
Pretension : 사용자가 입력한 요소의 Pretension 하중
LOF Force : 계산된 Lack of Fit Force
SUM : 사용자가 입력한 Pretension과 LOF Force의 합
Local Vector : 트러스 요소의 방향 벡터
Angle : 트러스 요소가 수평면과 이루는 각도. 케이블 양 절점을 케이블 요소 x축 방향으로 투영할때 사용되는 각도.
Elasticity : 트러스 요소의 탄성계수
Area : 트러스 요소의 단면적
I-Node Disp : 트러스 요소 I단의 변위(Real Displacement)
J-Node Disp : 트러스 요소 J단의 변위(Real Displacement)
Deform : 트러스 요소의 신장량. 이 길이 만큼의 Pretension이 LOF Force가 된다.
