Analysis Result Tables 생성 편집

Initial Element Force Result Table

기능

  • Initial Force Control Data를 이용하여 계산된 외부 하중에 의해 구조물에 발생하는 부재력을 테이블로 출력합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [Table] 그룹 > [Results Tables] > [Initial Element Force]



입력

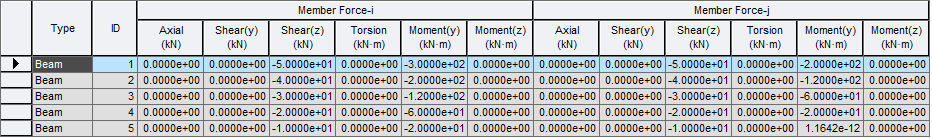

Results-tables-Initial element force.png

Member Nodal Force - i

요소 i단의 부재력

Member Nodal Force - j

요소 j단의 부재력

Axial: 축력

Shear(y) : 요소좌표계 y방향의 전단력

Shear(z) : 요소좌표계 z방향의 전단력

Torsion : 비틀림 모멘트

Moment(y) : 요소좌표계 y방향의 모멘트

Moment(z) : 요소좌표계 z방향의 모멘트
