Properties 생성 편집

Define Pushover Hinge Properties

기능

  • Pushover 해석을 위한 소성힌지의 특성을 정의합니다.



호출

메인 메뉴에서 [Poshover] 탭 > [Properties] 그룹 > [Hinge Properties] > [Define Pushover Hinge Properties]



입력

Pushover-define Pushover Hinge Properties.png

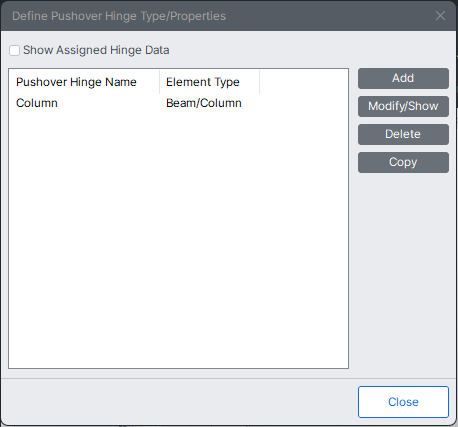

Define Pushover Hinge Data Type/Properties 대화상자


Add 버튼을 클릭하고, 다음 대화상자에서 소성힌지의 특성을 정의합니다. 지정된 힌지특성을 수정하거나 조회하기 위해서는 Modify/Show 버튼을, 삭제하기 위해서는 Delete 버튼을 클릭합니다.

힌지의 특성을 정의하여 부재에 할당한 후, Show Assigned Hinge Data 에 check on 하면 단면정보에 의해 자동계산된 힌지특성을 확인할 수 있습니다. 확인하고자 하는 힌지데이터를 지정한 후 Modify/Show 버튼을 클릭하여 입력된 내용을 확인합니다. 단, 수정은 불가합니다.

NOTE.png 요소에 힌지특성이 할당되면, 자동생성되는 힌지데이터에는 고유의 명칭이 부여된다. 예를들어 "B31_PMM"의 경우

B : 요소종류 (B: Beam, T: Truss, SPR: GL-Link)
31 : 요소번호

PMM : 할당된 힌지가 참조하는 Pushover Hinge Property 의 이름 이 기능은각 요소의 힌지특성은 단면정보를 근거로 자동계산된다. 따라서 RC부재는 설계기능을 통해 배근량을 결정한 후 Rebar Input for Column Section에서 철근정보를 입력해야 한다. CIVIL 의 Rebar Input for Column Section 기능을 사용한 경우는 설계결과 출력창에서 [Updata Rebar]버튼을 이용하여 철근정보를 간단히 입력할 수 있다. 이 기능은Steel Section의 Value Type 강도계산방법

1. 단면정보 중 자동계산을 위해 Area, Asy, Asz, Cym, Cyp, Czm, Czp, Zyy, Zzz은 0이 될 수 없다.(여기서, Zyy, Zzz는 Value Type입력시 새로 추가된 항목으로 Section에서 확인가능하다.)

2 힌지강도 계산은 P, My-Mz, Vy-Vz, PMM을 대상으로 한다.

3 Yielding인 경우에는Pc(압축), Pt(인장), M0(P=0일때의 휨강도=Fy×Syy, Fy×Szz)로 PM-Curve를 생성한다.

4. Ultimate인 경우에는Pc(압축), Pt(인장), M0(P=0일때의 휨강도=Fy× Zyy, Fy×Zzz)로 PM-Curve를 생성한다.

Pushover-define Pushover Hinge Properties-add.png

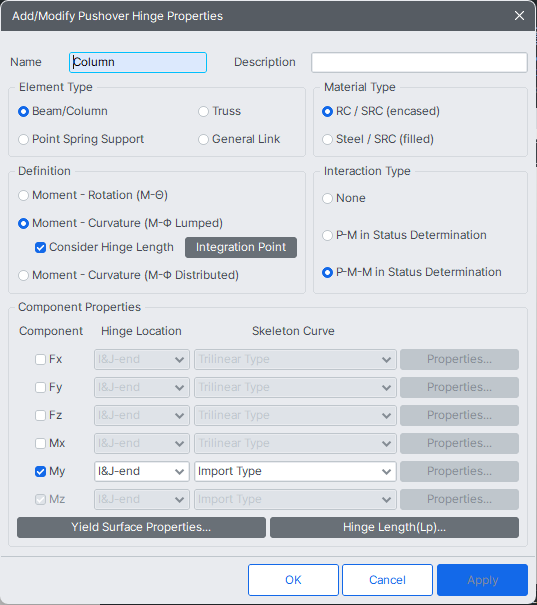

Add/Modify Hinge Properties 대화상자


Element Type

부재의 거동 특성을 정의합니다. 선택한 Element Type에 따라 입력가능한 단면내력 성분, 이력곡선의 종류 등이 달라집니다.

Beam/Column : 6방향에 대한 힌지 속성을 정의할 수 있습니다.

Truss : 부재의 축방향 성분에 대한 힌지 특성을 정의합니다.

General Link : 6방향에 대한 힌지 속성을 정의할 수 있습니다.

Point Spring Support : 6방향에 대한 힌지 속성을 정의할 수 있습니다.


Material Type

힌지가 적용될 요소의 재료를 선택합니다. 선택된 재료에 따라서 각 요소의 항복강도를 정의하는 방법이 다릅니다.


Definition

Moment - Rotation (M-θ) : 모멘트-회전각관계로 정의

Moment - Curvature (M-φ Lumped) : 모멘트-곡률관계(양단 소성화)로 정의

NOTE.png Moment - Curvature (M-φ Lumped) 선택 시 Hinge Length 입력 및 Integration Point 선택 가능

Moment - Curvature (M-φ Lumped)

Pushover-define Pushover Hinge Properties-add-define.png

Pushover-define Pushover Hinge Properties-add-define-integration.png

Moment - Curvature (M-φ Distributed) : 모멘트-곡률관계(요소길이방향 수치적분)로 정의


Interaction Type

기둥부재의 축력변동을 고려할지 여부를 선택합니다.


Component Properties

성분별 소성힌지 속성을 정의합니다. 자세한 내용은 Inelastic Hinge Properties 의 내용을 참조하시기 바랍니다.

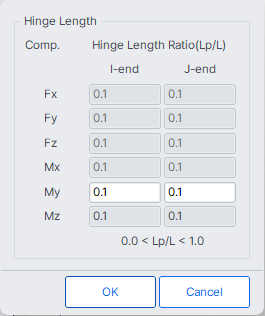

NOTE.png Moment - Curvature (M-φ Lumped)에서 Consider Hinge Length 선택 시 I-end와 J-end의 Hinge Length Ratio(Lp/L) 입력

Moment - Curvature (M-φ Lumped)에서 Consider Hinge Length 선택 시 I-end와 J-end의 Hinge Length Ratio(Lp/L) 입력

Pushover-define Pushover Hinge Properties-add-define-hinge length.png
