기능
- General Type의 철골부재 설계를 위한 단면정보를 수정합니다.
- Properties > Section Data > Value > General Section과 Properties > Section Data > Tapered > General Section의 SPC(Sectional Property Calculator)에서 입력된 Steel Design 정보가 있는 경우에만 Steel General Section for Design의 Section Name에 List가 추가됩니다. 그러나 DB/User의 철골부재는 Design > Section for Design 기능을 사용합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [KSCE-ASD10/KSCE-RAIL-ASD] > [Steel General Section for Design]
입력
Section Name List에서 단면을 먼저 선택하고 다음의 내용을 수정합니다.

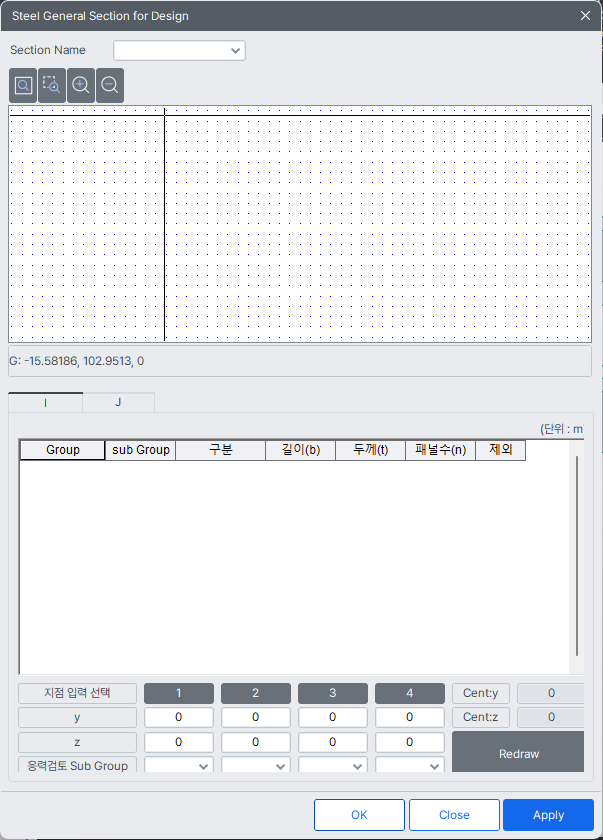

Steel General Section for Design 대화상자
Section Name
선택 가능한 단면은 Properties > Section Data > Value > General Section 과 Properties > Section Data > Tapered > General Section의 SPC(Sectional Property Calculator)에서 입력된 Steel Design 관련 항목이 있는 Section입니다. 수정하고자 하는 Section을 선택합니다.
I단 , J단
J단 : Tapered단면일 경우에만 수정이 가능합니다.
I,J단 : 길이, 두께, 패널수는 수정이 가능하나 응력검토 위치는 I단 기준입니다.
I,J단 Tapered Group은 선형보간되며 두께(t)도 선형보간되므로 사용자가 원하는 t가 아닐수 있습니다.
단위
사용자 단위계를 따라갑니다.
Group , Sub Group
선택한 단면의 검토부재 명칭을 나타냅니다. 수정은 안됩니다.
구분
선택한 단면의 검토부재에서 축방향압축력 또는 축방향압축력과 휨모멘트를 동시에 받는 부재의 명칭을 나타냅니다. 자유돌출판, 양연지지판으로 표현되며 양연지지판의 패널수가 2개이상이면 보강된 판으로 보고 설계를 수행합니다.수정은 안됩니다.
길이(b)
선택한 단면의 검토부재 길이를 나타냅니다. 수정이 가능합니다.
두께(t)
선택한 단면의 검토부재 두께를 나타냅니다. 수정이 가능합니다.
패널수(n)
선택한 단면의 검토부재 패널수를 나타냅니다. 수정이 가능합니다.
제외
자유돌출판만 체크박스가 활성화되며 응력검토시 자유돌출판 중 제외시키고자 할때는 Check On, 포함시키고자 할 때는 Check Off하면 되고 계산서에도 동일하게 적용됩니다.
Cent : y , z
도심위치를 나타냅니다. 수정은 안됩니다.
지점 입력 선택
원하는 응력검토 위치에 사용자가 직접 마우스로 지정할 수 있습니다.
y , z
응력검토 위치를 나타냅니다. 수정이 가능합니다.
응력검토 Sub Group
선택한 응력검토위치에 해당하는 Sub Group이 나타나며 그 중 원하는 Sub Group을 선택합니다.
Redraw : 응력검토 위치를 수정한 후 버튼을 클릭하면 참조그림의 응력검토 위치가 수정됩니다.
Apply
입력한 값을 선택된 단면에 대하여 적용합니다. 설계용 단면으로 계산서에만 적용되고 단면강성은 변하지 않습니다.
OK
입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다. 설계용 단면으로 계산서에만 적용되고 단면강성은 변하지 않습니다.
Close
명령을 취소하고 대화상자를 닫습니다.
