기능
- 철골부재의 응력검토 수행시 적용할 설계기준(Design Code), 설계단면력 및 계산서 출력 변수를 설정합니다.

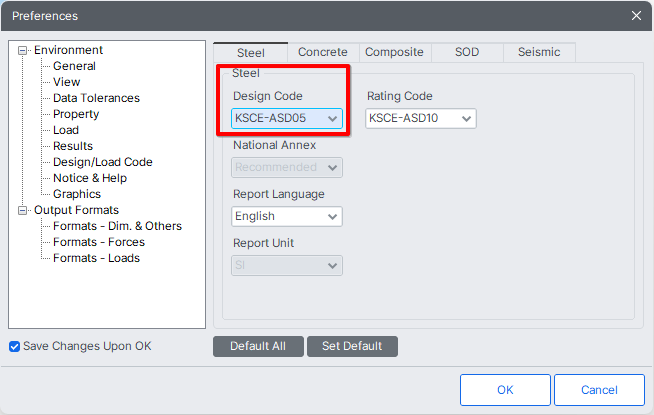

- 이 기능은 Preferences의 Environment > Design에서 Steel Design Code에서 KSCE-ASD05(건설교통부 제정 도로교설계기준 2005)로 선택했을 경우에만 활성화 됩니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [KSEC-ASD05] > [Design Code]
입력
Steel Design Code 대화상자
설계기준
Steel Design에 적용할 설계기준을 선택합니다. 제공되는 기준은 KSCE-ASD05 : 도로교 설계기준(2005)입니다.
설계계산
Envelope 동시발생부재력 : Steel Design Code에서 선택한 하중조합에 대해서 12가지 부재력으로 출력됩니다.
: 12가지 부재력 중 설계에 사용할 부재력을 선택합니다.

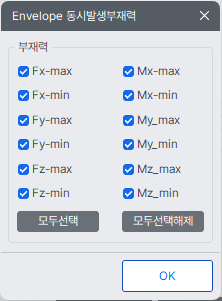

Envelope 동시발생부재력 대화상자
Envelope Max/Min : Steel Design Code에서 선택한 하중조합에 대해서 Max/Min으로만 출력됩니다.
전체하중조합 : Steel Design Code에서 선택한 하중조합에 대해서 가장 불리한 하나의 하중조합에 대해서 출력됩니다.
계산서 출력
선택된 항목의 검토결과를 Excel Sheet로 출력합니다.
