Pushover Results 생성 편집

Pushover Graph

기능

  • Pushover 해석결과로 각 부재에서 발생하는 전단력과 변위와의 관계를 나타냅니다.



호출

메인 메뉴에서 [Poshover] 탭 > [Pushover Results] 그룹 > [Pushover Graph]



입력

이 그래프는 Pushover 해석을 수행한 이후에 각 부재에서 발생하는 전단력과 층간변위과의 상관관계를 확인하고자 할 경우에 이용할 수 있습니다.

Pushover-pushover results-pushover graph.png

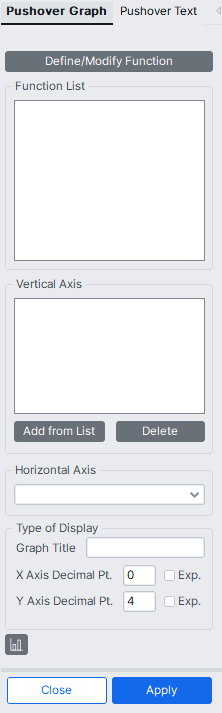

Pushover Graph 대화상자


Function List

Define/Modify Function 에서 정의한 모든 출력함수를 표시합니다. 출력함수 정의방법은 Time History Result Function 의 내용을 참조하시기 바랍니다.


Vertical Axis

그래프로 출력할 항목을 Function List에서 선택합니다. 그래프로 도시하고자 하는 함수에 Check on 한 후 Add from List 버튼을 클릭하여 추가합니다.


Horizontal Axis

그래프 수평축의 Function을 지정합니다.
