기능
- 부재의 강축(y-Axis) 및 약축(z-Axis)에 대한 비지지길이(Unbraced Length) 및 부재강축에 대한 휨모멘트 작용시 압축측 플랜지의 횡지지길이(Laterally Unbraced Length)를 입력합니다.
이 기능은 Member Assignment에 의해 멤버가 지정되어 있는 경우에는 부재의 강축(y-Axis) 및 약축(z-Axis)에 대한 비지지길이를 부재의 연결상태(접합상태, 지지조건)를 고려하여 프로그램에서 자동으로 계산된다.
호출
메인 메뉴에서 [Rating] 탭 > [Type : Steel Bridge] > [Rating Input Data] 그룹 > [Rating Parameters] > [Unbraced Length(L,LB)]
입력
모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

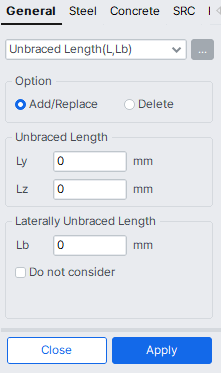

Unbraced Length(L,Lb) 대화상자
Option
값을 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace : 최초 입력된 값은 추가되고, 입력된 값이 있는 경우에는 수정(Update)합니다.
Delete : 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 값을 입력하지 않아도 됩니다.
Unbraced Length
부재의 강축 및 약축에 대한 비지지길이를 입력합니다.
Ly : 부재강축에 대한 비지지길이
Lz : 부재약축에 대한 비지지길이
Laterally Unbraced Length
횡지지길이를 입력합니다.
Lb : 횡지지길이 [Default = Lz]
Do not consider : 이 항목이 선택되면 부재강축에 대한 허용휨응력 산정시 횡지지길이를 고려한 허용응력 산정과정을 무시합니다.
입력방법
입력방법은 다음과 같이 2가지가 있습니다.
<방법 1>
Ly, Lz, Lb 입력란에 값을 직접 입력합니다.
<방법 2>
마우스를 이용하여 입력하고자 하는 Ly, Lz, Lb 란을 누른 후 모델링 영역에서 두 점을 선택하면 선택된 두 점 사이의 직선거리를 자동 계산하여 입력됩니다.
Apply : 입력한 값을 선택된 부재에 적용합니다.
Close : 입력 Dialog Bar를 닫습니다.
Ly 및 Lz 값이 입력되지 않은 부재에 대해서는 프로그램 내부에서 자동으로 계산된 부재길이(Ly, Lz)를 적용한다. Lb 값이 입력되지 않은 부재에 대해서는 Lz 값을 Lb 값으로 적용한다. 철골부재의 Design Code 대화상자에서 수평부재의 횡지지 옵션을 선택하면 이 항목이 자동으로 선택되어지고, Lb=0으로 자동 정의된다. 동일한 부재에 Ly, Lz, Lb 값이 중복 입력된 경우는 해당 부재에 대하여 최종 입력된 값을 적용(Update)한다. 입력된 비지지길이 및 횡지지길이는 요소번호 순으로 정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가 가능하다.
데이터 테이블의 호출 방법은 다음과 같다.
Main Menu에서 Design > International Design > Common Parameter > General Design Tables > Unbraced Length(L,Lb)
Tree Menu의 Tables 탭에서 Design Tables > International Design > Common Parameter > Unbraced Length(L,Lb)
