기능
- 단면검토를 위해 Steel Design Parameter에서 입력한 데이터를 단면성질번호 순으로 정리하여 테이블(Table)에 표시합니다.
- 테이블에서는 입력한 데이터를 조회하면서 수정할 수 있으나 추가/삭제는 지원되지 않습니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Steel Design Parameter Tables] > [Steel Design Parameter Table]
입력
다음과 같은 테이블이 나타나며, 해당항목을 선택하여 수정할 수 있습니다. 그러나 검토부재를 추가할 수 없습니다.
Steel Design Parameter에서 Unbraced Length(L,Lb), Effective Length Factor(K)를 지정하지 않으면 해당항목들은 “-“로 표현됩니다.
이 때 설계는 가능하며 기본값은 Unbraced Length(L,Lb)는 요소길이로 지정되며, Effective Length Factor(K)는 1로 지정됩니다.

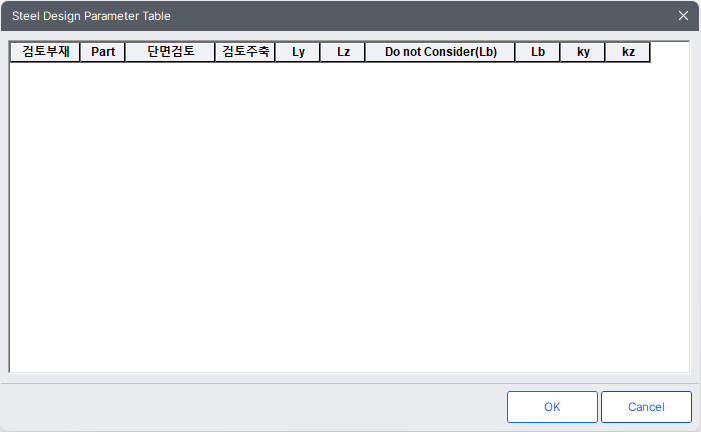

Steel Design Parameter Table 대화상자
검토부재
Steel Design Parameter에서 입력된 부재
Part
부재의 I단, J단, I,J단 중 검토하고자 하는 위치
단면검토
부재 단면검토(휨검토, 축력검토, 휨&축력검토)를 고려하는 항목
검토주축
부재 단면 검토 방향(y, z, y&z)
Ly
부재 강축에 대한 비지지길이
Lz
부재 약축에 대한 비지지길이
Do not Consider(Lb)
이 항목이 선택되면 부재강축에 대한 허용휨응력 산정시 횡지지길이를 고려하지 않습니다.
Lb
부재의 횡지지길이
Ky
부재강축에 대한 유효 좌굴길이 계수
Kz
부재약축에 대한 유효 좌굴길이 계수
OK
수정된 항목을 저장하면서 "설계 결과가 삭제됩니다. 계속 할까요?"라는 메시지가 나타나며, OK 버튼을 클릭하면 대화상자를 닫습니다.
Cancel
수정된 항목을 저장하지 않고 대화상자를 닫습니다.
