기능
- Steel Design Parameter에서 선택한 부재 및 설계단면력 항목에 대한 응력값들을 입력한 데이터를 단면성질번호순으로 정리하여 테이블(Table)로 출력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Steel Design Result Table]
입력

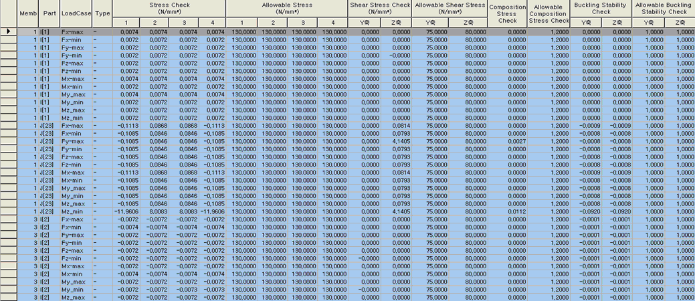

Steel Design Result Table
MEMB
Steel Design Parameter에서 정의된 요소번호를 나타냅니다.
Part
선택된 부재에서 단면검토를 수행하는 위치를 나타내며 I[1]에서 [1]은 절점번호를 나타냅니다.
LoadCase , Type
단면검토에 사용된 하중조합 중 “Steel Design Code > 설계단면 ”에서 선택한 단면력 및 하중조합을 나타냅니다. “Steel Design Code > 설계단면력”의 각 항목 선택시 다음과 같이 표현됩니다.
Envelope 동시발생 부재력 : 선택한 하중조합을 바탕으로 12가지 부재력으로 산정하며 그 중 선택한 부재력을 나타내며 Type은 “-“ 처리됨
Envelope Max/Min : 선택한 하중조합을 바탕으로 Max, Min으로 나타내며 Type은 “-“ 처리됨
전체하중조합 : 선택한 하중조합의 번호를 Load Case에 나타내며 Type에는 부재력을 표현합니다.
Shear Check
발생휨(축)응력을 응력검토 위치별로 나타냅니다.
Allowable Stress
허용응력을 응력검토 위치별로 나타냅니다.
Shear Stress Check
발생전단응력을 Y축, Z축으로 나타냅니다.
Allowable Shear Stress
허용전단응력을 Y축, Z축으로 나타냅니다.
Composition Stress Check
휨과 전단에 대한 합성응력 결과를 나타냅니다.
Allowable Composition Stress Check
휨과 전단에 대한 허용합성응력 값을 나타냅니다.
Bulking Stability Check
축방향력과 휨모멘트를 동시에 받는 부재에 대해서 발생 좌굴 안정성 값을 Y축, Z축으로 나타냅니다.
Allowable Buckling Stability Check
허용 좌굴안정성 값을 Y축, Z축으로 나타냅니다.
