기능
- 선택한 검토단면의 응력을 다이어그램(Diagram)으로 확인합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Steel Design Result Diagram]
입력

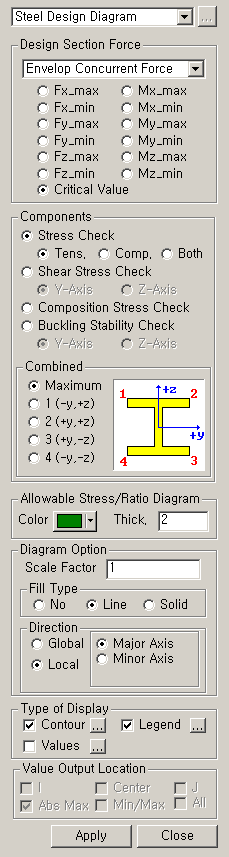

Steel Design Result Diagram 대화상자
Design Section Force
Steel Design Code > 설계단면력에서 선택한 단면력입니다. 별도의 선택은 없습니다.
Components
원하는 응력을 다음에서 선택합니다.
Stress Check : 발생휨(축)응력
Tens. : 인장응력
Comp. : 압축응력
Both : 인장 및 압축응력
Shear Stress Check : 발생전단응력
Y-Axis : 요소좌표계 Y축 방향의 전단응력
Z-Axis : 요소좌표계 Z축 방향의 전단응력
Composition Stress Check : 휨과 전단에 대한 합성응력
Buckling Stability Check : 축방향력과 휨모멘트를 동시에 받는 부재에 대해서 발생 좌굴 안정성 값
Y-Axis : 요소좌표계 Y축 방향의 좌굴 안정성
Z-Axis : 요소좌표계 Z축 방향의 좌굴 안정성
Combined
Maximum : 위치 1,2,3,4 중에서 최대 또는 최소 조합응력
1(-y, +z) : 위치 1에서의 조합응력
2(+y, +z) : 위치 2에서의 조합응력
3(+y, -z) : 위치 3에서의 조합응력
4(-y, -z) : 위치 4에서의 조합응력
Allowable Stress/Ratio Diagram
허용응력선의 색상 및 두께를 지정합니다.
Diagram Option
Scale Factor : 응력도의 작도 비율을 입력합니다.
Fill Type
No : 응력도를 외곽선으로만 나타냅니다.
Line : 응력도 내부를 색선으로 나타냅니다.
Solid : 응력도 내부를 색면으로 나타냅니다.
Direction
Global : 전체좌표계 방향을 기준으로 Diagram이 그려지는 방향을 선택합니다. (X,Y,Z)
Local : 요소좌표계 방향을 기준으로 Diagram이 그려지는 방향을 선택합니다. [Major(강축), Minor(약축)]
Type of Display
출력형태를 다음과 같이 지정합니다.
Contour : 설계결과 변형량을 등고선도로 나타냅니다.
...
Ranges : 등고선도의 영역을 지정합니다.
Customize Range : 등고선도의 색상구분 영역을 지정합니다. 이 기능을 이용하여 사용자가 원하는 특정범위에 대해 특정색상을 부여할 수 있습니다.
Number of Colors : 등고선도에 포함할 색상수 지정(6, 12, 18, 24개 색상중 선택)
출력값의 최대, 최소값보다 바깥의 값을 Contour Range Max/Min으로 지정할 수 있도록 변경하였습니다. Min/Max 범위내에 있는 경우에는 기존과 동일하게 처리하고, 범위를 넘는경우에는 Min/Max는 Rank 0과 Rank 11에 입력되도록 수정되었습니다.
Colors : 등고선도의 색상을 지정 또는 조정합니다.
Color Tables : Color의 종류를 지정합니다.
Customize Color Table : 등고선도의 각 영역별 색상을 조정할 수 있습니다.
Reverse Contour : 등고선도의 색상변화 순서를 역으로 변경할수 있습니다.
Contour Line : 등고선도 경계선의 색상을 지정
Element Edge : 등고선도를 나타낼때 요소 외곽선의 색상을 지정
Contour Options : 등고선도의 표현방식을 지정합니다.
Contour Fill
Gradient Fill : 등고선도에서 표현되는 색상을 색조확산처리하여 표현합니다.
Draw Contour Lines : 등고선도에서 색상별 경계선을 표현합니다.
Draw Contour Line Only : 등고선도의 색상별 경계선만을 표현합니다.
Mono line : 등고선도의 색상별 경계선을 단색으로 표현합니다.
Contour Annotation : 등고선에서 각 영역을 구분하는 주석을 표시합니다.
Spacing : 표시되는 주석의 간격지정
Coarse Contour(faster) (for large plate or solid model) : 판요소나 입체요소를 사용한 대형 모델에서 등고선도를 표현하는데 소요되는 시간을 줄이기 위하여 간략한 등고선도로 표현합니다.
Extrude : 판요소 또는 Cutting Plane을 적용한 입체요소의 등고선도를 표현하는 경우, 요소좌표계 z축 방향을 해석결과값의 양의 방향으로 적용한 3차원 등고선도로 표현합니다.
이 옵션은 변형도(Deform)옵션과 함께 적용할 수 없고, 판요소의 두께가 표현되는 Hidden옵션이나 Top&Bottom의 부재력(응력)을 동시에 표현하는 Both옵션에서도 적용할 수 없습니다.
Legend : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다.
...
Legend Position : 출력화면에서 Legend의 위치 지정
Rank Value Type : Legend 값의 출력형태와 소수점 자리수 지정
Values : 선택된 설계결과성분을 수치로 나타냅니다. 숫자의 글꼴이나 색상은 Display Option에서 조정할 수 있습니다.
...
Decimal Points : 출력되는 수치의 소수점이하 자릿수 지정
Exp. : 지수형으로 표현할지 여부를 선택
Min & Max : 최대, 최소값 표시
Abs Max : 절대값이 최대인 수치를 표시
Max : 최대값만 표시
Min : 최소값만 표시
Limit Scale(%) : 선택된 최대 혹은 최소값을 중심으로 (Max-Min)*Limit Scale 범위의 설계결과를 모두 표시
Set Orientation : 수치의 기록방향 설정
Decimal Points의 초기값은 "Preferences"에서 조정할 수 있다. Set Orientation의 "0"은 화면에서 절점 또는 요소의 우측으로 수평하게 기록되며, Orientation은 반시계방향의 각도로 적용된다. 적절한 각도를 입력하면 수치 출력시 가독성을 크게 향상시킬수 있다.
Value Output Location
보요소의 휨모멘트를 수치로 출력할 위치를 지정합니다.
I : 보요소의 시작절점(N1)에 발생한 휨모멘트를 수치로 나타냅니다.
Center : 보요소의 중심에 발생한 휨모멘트를 수치로 나타냅니다.
J : 보요소의 끝절점(N2)에 발생한 휨모멘트를 수치로 나타냅니다.
Abs Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 절대값의 최대값을 요소의 중심에 수치로 나타냅니다.
Min/Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 최대값과 최소값을 요소의 해당 위치에 수치로 나타냅니다.
All : 보요소의 시작 절점, 끝 절점 그리고 중심에 발생한 휨모멘트를 동시에 수치로 나타냅니다.
