기능
- 철골부재의 강도검증 수행시 적용할 설계기준(Design Code)과 설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부를 설정합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Design Code]
입력
다음과 같은 대화상자를 통하여 입력합니다.
Steel Design Code 대화상자
Design Code
철골부재 설계기준을 설정합니다.
적용 가능한 철골부재 설계기준은 다음과 같다.
대한토목학회의 강구조계산규준(KSCE-ASD96)
AASHTO-LRFD12 (American Association of State Highway and Transportation Officials, LRFD Bridge Design Specification Section 6 Steel Structures, 2012)
AASHTO-LRFD02 (American Association of State Highway and Transportation Officials, LRFD Bridge Design Specification Section 6 Steel Structures, 2002)
AASHTO-LFD96 (American Association of State Highway and Transportation Officials, LRFD Bridge Design Specifications for Highway Bridges, Sixteenth Edition, Section 8 : Reinforced Concrete, 1996)
AASHTO-ASD96(American Association of State Highway and Transportation Officials, ASD Bridge Design Specifications for Highway Bridges, Sixteenth Edition, Section 8 : Reinforced Concrete, 1996)
미국 강구조협회 하중저항계수설계법(AISC-LRFD2K)
미국 강구조협회의 하중저항계수설계법(AISC-LRFD93)
미국 강구조협회의 허용응력설계법(AISC-ASD89)
영국 강구조 한계상태 설계기준(BS5950-90)
중국 도로교함 설계법 (JTJ025-86, Jiao Tong bu Jian she bia zhun, Specifications for Design of Steel Struecture, 1986)
인도국가표준 강구조 설계기준(IS:800-2007)
인도국가표준 강구조 설계기준(IS:800-1984)
대만 철골설계 규준(TWN-BRG-LSD90)
대만 철골설계 규준(TWN-BRG-ASD90)
All Beams/Girders are Laterally Braced
설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부 선택
철골 거더(Girder)와 보(Beam)의 상부 압축측 플랜지가 콘크리트 바닥판 요소와 전단 연결재(Shear Connector) 등으로 연결된 경우에는 부재 전체가 횡지지된 것으로 간주할 수 있다. 이 항목이 선택되면 "Unbraced Length(L,Lb)" Dialog Bar에서 Laterally Unbraced Length(Lb) 입력란이 비활성화 되며, Lb = 0으로 모든 부재에 적용된다.

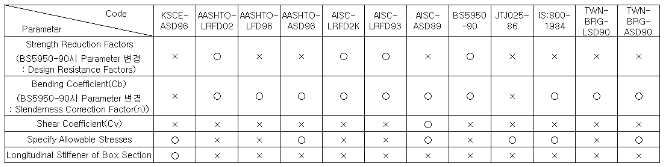

철골부재 설계 시 입력변수의 설계기준별 사용여부
OK : 입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다.
Close : 입력한 값이나 선택사항을 적용하지 않고 대화상자를 닫습니다.
