기능
- 해석모델 작성시 입력한 철골재질에 대하여 재질데이터의 일부를 수정하거나 입력된 재질데이터를 설계 목적에 적합한 다른 재질데이터로 변경하려고 하는 경우 사용됩니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Modify Steel material]
입력
다음과 같은 대화상자를 통하여 입력합니다.

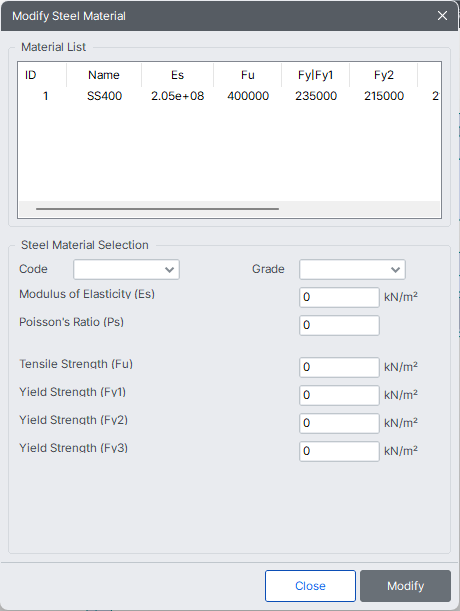

Modify Steel Material 대화상자
Material List
해석모델 작성시 입력한 철골재질이 표시되며, 수정 또는 변경하고자 하는 재질을 마우스로 선택합니다.
해석모델에 입력된 철골재질중에서 Name, Es, Ws, Fy1, Fy2 등에 값이 입력되지 않은 경우에는 다음 값들을 적용한다.
Grade = SS400
Es= 21000 kgf/㎟
Ws= 7.85E6 kgf/㎣
Fy1= 24 kgf/㎟
Fy2= 22 kgf/㎟
Steel Material Selection
선택된 재질이 표시되며 재질데이터를 수정하거나 변경할 수 있습니다.
재질데이터의 변경은 프로그램에 내장되어 있는 재질데이터베이스를 이용하는 방법과 사용자가 직접 입력하는 방법이 있습니다.
재질데이터베이스를 이용하는 방법
해당 재질이 속한 표준규격(Code)과 재질이름(Grade)을 마우스로 선택합니다.
사용자가 직접 입력하는 방법
표준규격을 Code 항에서 'None'으로 선택하고, 입력하고자 하는 재질명칭을 Name 항에 입력합니다. 이렇게 입력을 마치면 다음과 같은 재질데이터를 입력할 수 있도록 각 항목이 활성화되고, 각 항목별로 해당 값들을 입력할 수 있습니다.
Modulus of Elasticity(Es) : 철골재질의 탄성계수
Poisson's Ratio(Ps) : 철골재질의 프와송 비
Tensile Strength(Fu) : 철골재질의 인장강도
Yield Strength (Fy1, Fy2) : 사용부재의 두께가 40mm이하인 경우 재질의 항복강도
철골부재 재질의 표준규격으로는 다음의 20개 기준의 데이터베이스가 제공되며, 두께 제한치에 따른 재질의 항복강도 변화는 각 표준규격에 따라서 다르게 적용된다.
철골부재 재질의 표준규격 데이터 베이스
1. KS(S) : Korean Industrial Standards
2. KS-Civil(S) : Korean Civil Standards
3. ASTM(S) : American Society for Testing Materials
4. CSA(S) : Canadian Standards Association
5. JIS(S) : Japanese Industrial Standards (건축설계용)
6. JIS-Civil(S) : Japanese Industrial Standards (토목설계용)
7. GB03(S) : Guojia Biao Zhun(China) - 중국국가표준(2003)
8. GB(S) : Guojia Biao Zhun(China) - 중국국가표준(1988)
9. JGJ(S) : Jian Zhn Gong ye Jian Zhn Biao Zhun(China) – 중국공업규격
10. JTJ(S) : Jiao Tongbu Jian She Bia Zhun(China) - 중국교통부 부표준
11. JTG04(S) : 중국교통부 부표준 04
12. TB05(S) : TB 10002.3-2005- (철도교량철근콘크리트와 프리스트레스콘크리트 구조설계기준)
13. BS04(S) : British Standards 04
14. BS(S) : British Standards
15. DIN(S) : Deutshes Institut Fur Normung e.v.
16. EN05(S) : European Code 05
17. EN(S) : European Code
18. UNI(S) : 이탈리아 공업규격
19. IS(S) : Indian Standards
20. CNS(S) : Chinese National Standard - 대만국가표준
Fy1, Fy2, Fy3, Fy4, Fy5, Fy6은 철골재질의 두께에 따른 항복강도를 의미하고, 강도검증 수행시 각 응력성분별(압축, 인장, 휨, 전단) 허용응력(설계강도)을 계산하는데 기준이 되는 값으로써, 표준규격별로 다음과 같이 정의된다. 한편, Fy1, Fy2 Fy3, Fy4, Fy5, Fy6값의 적용은 부재단면의 최대두께를 기준으로 판단한다.
철골재질의 두께에 따른 항복강도
(1) KS(S)
- Es = 2100 tonf/㎠
- Fy (tonf/㎠)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
SS41 |
2.4 |
2.2 |
|
SPS41 |
2.4 |
2.2 |
|
SPSR41 |
2.4 |
2.2 |
|
SS50 |
2.8 |
2.6 |
|
SS55 |
3.8 |
3.8 |
|
SS400 |
2.4 |
2.2 |
|
SPS400 |
2.4 |
2.2 |
|
SPSR400 |
2.4 |
2.2 |
|
SS490 |
2.8 |
2.6 |
|
SS540 |
3.8 |
3.8 |
|
SWS41 |
2.4 |
2.2 |
|
SWS50 |
3.3 |
3.0 |
|
SWS50Y |
3.3 |
3.0 |
|
SPS50 |
3.3 |
3.0 |
|
SPSR50 |
3.3 |
3.0 |
|
SWS53 |
3.6 |
3.4 |
|
SWS58 |
4.1 |
4.1 |
|
SWS400 |
2.4 |
2.2 |
|
SWS490 |
3.3 |
3.0 |
|
SWS490Y |
3.3 |
3.0 |
|
SWS490TMC |
3.3 |
3.3 |
|
SWS520 |
3.6 |
3.4 |
|
SWS520TMC |
3.6 |
3.6 |
|
SWS570 |
4.1 |
4.1 |
|
SWS520(LSD) |
3.6 |
3.3 |
|
SWS570(LSD) |
4.3 |
4.3 |
|
SM400 |
2.4 |
2.2 |
|
SMA400 |
2.4 |
2.2 |
|
SM490 |
3.3 |
3.0 |
|
SM490Y |
3.3 |
3.0 |
|
SMA490 |
3.3 |
3.0 |
|
SCW490-CF |
3.3 |
3.0 |
|
SPS490 |
3.3 |
3.0 |
|
SPSR490 |
3.3 |
3.0 |
|
SM490TMC |
3.3 |
3.3 |
|
SM520 |
3.6 |
3.4 |
|
SM520TMC |
3.6 |
3.6 |
|
SM570 |
4.1 |
4.1 |
|
SM520(LSD) |
3.6 |
3.3 |
|
SM570(LSD) |
4.3 |
4.3 |
|
SMA41 |
2.4 |
2.2 |
|
SMA50 |
3.3 |
3.0 |
|
SMA58 |
4.1 |
4.1 |
|
SSC400 |
2.4 |
2.4 |
|
ZSS400 |
3.0 |
3.0 |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
490-CF |
8.0 |
60.0 |
|
490TMC |
40.0 |
80.0 |
|
기타 |
40.0 |
100.0 |
(2) KS-Civil(S)
- Es = 2100 tonf/㎠
- KSCE-ASD05(도로교설계기준 2005)에 따른 허용응력 산정은 인장강도 및 기준항복점과 무관하므로 이에 대한 항목은 없습니다.
(3) ASTM(S)
- Es = 29000 kips/in^2
- Fy (kips/in^2)
|
재질종류 |
Fy |
|---|---|
|
A36 |
36. |
|
A53 |
35. |
|
A242-40 |
40. |
|
A242-42 |
42. |
|
A242-46 |
46. |
|
A242-50 |
50. |
|
A441-40 |
40. |
|
A441-42 |
42. |
|
A441-46 |
46. |
|
A441-50 |
50. |
|
A500-33 |
33. |
|
A500-39 |
39. |
|
A500-42 |
42. |
|
A500-46 |
46. |
|
A500-50 |
50. |
|
A501 |
36. |
|
A514-90 |
90. |
|
A514-100 |
100. |
|
A529-42 |
42. |
|
A529-50 |
50. |
|
A570-40 |
40. |
|
A570-42 |
42. |
|
A572-42 |
42. |
|
A572-50 |
50. |
|
A572-60 |
60. |
|
A572-65 |
65. |
|
A588-40 |
40. |
|
A588-42 |
42. |
|
A588-46 |
46. |
|
A588-50 |
50. |
|
A606-45 |
45. |
|
A606-50 |
50. |
|
A607-45 |
45. |
|
A607-50 |
50. |
|
A607-55 |
55. |
|
A607-60 |
60. |
|
A607-65 |
65. |
|
A607-70 |
70. |
|
A618-50 |
50. |
|
A852 |
70. |
(4) CSA(S)
- Es = 200000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
|---|---|---|---|
|
230G(H) |
230. |
230. |
230. |
|
350G(H) |
350. |
350. |
350. |
|
400G(H) |
400. |
400. |
400. |
|
260W(H) |
260. |
260. |
250. |
|
300W(H) |
300. |
290. |
280. |
|
350W(H) |
350. |
330. |
320. |
|
380W(H) |
380. |
380. |
380. |
|
400W(H) |
400. |
400. |
400. |
|
480W(H) |
480. |
480. |
480. |
|
260WT(H) |
260. |
260. |
260. |
|
300WT(H) |
300. |
290. |
290. |
|
350WT(H) |
350. |
330. |
330. |
|
380WT(H) |
380. |
380. |
380. |
|
400WT(H) |
400. |
400. |
400. |
|
480WT(H) |
480. |
480. |
480. |
|
350R(H) |
350. |
350. |
350. |
|
350A(H) |
350. |
350. |
350. |
|
400A(H) |
400. |
400. |
400. |
|
480A(H) |
480. |
480. |
480. |
|
350AT(H) |
350. |
350. |
350. |
|
400AT(H) |
400. |
400. |
400. |
|
480AT(H) |
480. |
480. |
480. |
|
700Q(H) |
700. |
700. |
700. |
|
700QT(H) |
700. |
700. |
700. |
|
230G(C) |
230. |
230. |
230. |
|
350G(C) |
350. |
350. |
350. |
|
400G(C) |
400. |
400. |
400. |
|
260W(C) |
260. |
260. |
250. |
|
300W(C) |
300. |
290. |
280. |
|
350W(C) |
350. |
330. |
320. |
|
380W(C) |
380. |
380. |
380. |
|
400W(C) |
400. |
400. |
400. |
|
480W(C) |
480. |
480. |
480. |
|
260WT(C) |
260. |
260. |
260. |
|
300WT(C) |
300. |
290. |
290. |
|
350WT(C) |
350. |
330. |
330. |
|
380WT(C) |
380. |
380. |
380. |
|
400WT(C) |
400. |
400. |
400. |
|
480WT(C) |
480. |
480. |
480. |
|
350R(C) |
350. |
350. |
350. |
|
350A(C) |
350. |
350. |
350. |
|
400A(C) |
400. |
400. |
400. |
|
480A(C) |
480. |
480. |
480. |
|
350AT(C) |
350. |
350. |
350. |
|
400AT(C) |
400. |
400. |
400. |
|
480AT(C) |
480. |
480. |
480. |
|
700Q(C) |
700. |
700. |
700. |
|
700QT(C) |
700. |
700. |
700. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
|---|---|---|---|
|
Hollow Structural sections |
|||
|
300W |
16.0 |
|
|
|
350W, 350WT |
16.0 |
|
|
|
380W, 380WT |
16.0 |
|
|
|
350A, 350AT |
16.0 |
|
|
|
Plates, Bars and Welded Shapes |
|||
|
350R |
14.0 |
|
|
|
400W, 400WT |
20.0 |
|
|
|
480W, 480WT |
20.0 |
|
|
|
480A, 480AT |
20.0 |
|
|
|
350G, 400G |
30.0 |
|
|
|
400A, 400AT |
40.0 |
|
|
|
700Q, 700QT |
50.0 |
|
|
|
350WT |
60.0 |
|
|
|
260W, 260WT |
40.0 |
65.0 |
100.0 |
|
300W, 300WT |
40.0 |
65.0 |
100.0 |
|
350W, 350WT |
40.0 |
65.0 |
100.0 |
|
350A, 350AT |
40.0 |
65.0 |
100.0 |
|
230G |
40.0 |
65.0 |
300.0 |
|
Rolled Shapes and Sheet Piling (G=Group) |
|||
|
350R |
G1 |
|
|
|
400W |
G1 |
|
|
|
480W, 480WT |
G1 |
|
|
|
400WT |
G1,2 |
|
|
|
400A, 400AT |
G1,2 |
|
|
|
300W |
G1,2 |
G3 |
|
|
350G, 400G |
G1,2 |
G3 |
|
|
350WT |
G3,4 |
|
|
|
260W |
G1,2 |
G3,4 |
|
|
230G |
G1,2 |
G3,4 |
G5 |
|
260WT, 300WT |
G1,2 |
G3,4 |
G5 |
|
350A, 350AT |
G1,2 |
G3,4 |
G5 |
(5) JIS(S)
- Es = 205000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
SN400 |
235. |
215. |
|
SNR400 |
235. |
215. |
|
STKN400 |
235. |
215. |
|
SN490 |
325. |
295. |
|
SNR490 |
325. |
295. |
|
STKN490 |
325. |
295. |
|
SS400 |
235. |
215. |
|
STK400 |
235. |
215. |
|
STKR400 |
235. |
215. |
|
SSC400 |
235. |
215. |
|
SWH400 |
235. |
215. |
|
SS490 |
275. |
255. |
|
SS540 |
370. |
370. |
|
SM400 |
235. |
215. |
|
SMA400 |
235. |
215. |
|
SM400-TMC |
235. |
235. |
|
SM490 |
325. |
295. |
|
SM490Y |
325. |
295. |
|
SMA490 |
325. |
295. |
|
STK490 |
325. |
295. |
|
STKR490 |
325. |
295. |
|
SM490-TMC |
325. |
325. |
|
SM520 |
355. |
335.(325.if>75mm) |
|
SM520-TMC |
355. |
355. |
|
SM570 |
400. |
400. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
모든Series |
40.0 |
100.0 |
(6) GB(S)
- Es = 206000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
|---|---|---|---|
|
Grade 3 |
235. |
225. |
215. |
|
16Mn |
345. |
325. |
295. |
|
16Mnq |
345. |
325. |
295. |
|
15MnV |
390. |
370. |
350. |
|
15MnVq |
390. |
370. |
350. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
|---|---|---|---|
|
Grade 3 |
|||
|
Round, square and flat |
40.0 |
100.0 |
|
|
Angles, channel and I-shapes |
15.0 |
20.0 |
Over 20.0 |
|
Plates |
20.0 |
40.0 |
50.0 |
|
나머지 Series |
16.0 |
25.0 |
36.0 |
(7) JGJ(S)
- Es = 206000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
Q235 |
235. |
225. |
215. |
205. |
|
Q295 |
295. |
275. |
255. |
235. |
|
Q345 |
345. |
325. |
295. |
275. |
|
Q390 |
390. |
370. |
350. |
330. |
|
Q420 |
420. |
400. |
380. |
360. |
- Fy적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
Q235 |
16.0 |
40.0 |
60.0 |
100.0 |
|
나머지 Series |
16.0 |
35.0 |
50.0 |
100.0 |
(8) JTJ(S)
- Es = 210000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
A3 |
240. |
240. |
240. |
240. |
|
16Mn |
345. |
325. |
315. |
295. |
- Fy적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
16Mn |
16.0 |
25.0 |
36.0 |
50.0 |
(9) BS(S)
- Es = 205000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
43A |
275. |
265. |
255. |
245. |
|
43B |
275. |
265. |
255. |
245. |
|
43B(T) |
275. |
265. |
255. |
245. |
|
43C |
275. |
265. |
255. |
245. |
|
43D |
275. |
265. |
255. |
245. |
|
43DD |
275. |
265. |
255. |
245. |
|
43E |
275. |
265. |
255. |
245. |
|
43EE |
275. |
265. |
255. |
245. |
|
50A |
355. |
345. |
340. |
325. |
|
50B |
355. |
345. |
340. |
325. |
|
50B(T) |
355. |
345. |
340. |
325. |
|
50C |
355. |
345. |
340. |
325. |
|
50D |
355. |
345. |
340. |
325. |
|
50DD |
355. |
345. |
340. |
325. |
|
50E |
355. |
345. |
340. |
325. |
|
50EE |
355. |
345. |
340. |
325. |
|
50F |
355. |
345. |
340. |
325. |
|
55C |
450. |
430. |
415. |
400. |
|
55EE |
450. |
430. |
415. |
400. |
|
55F |
450. |
430. |
415. |
400. |
|
WR50A |
355. |
355. |
355. |
355. |
|
WR50B |
355. |
355. |
355. |
355. |
|
WR50C |
355. |
355. |
355. |
355. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
43,50 Series |
16.0 |
40.0 |
63.0 |
100.0 |
|
55 Series |
16.0 |
25.0 |
40.0 |
63.0 |
(10) DIN(S)
- Es = 210000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
St37-2 |
240. |
215. |
|
USt37-2 |
240. |
215. |
|
RSt37-2 |
240. |
215. |
|
St52-3 |
360. |
325. |
|
StE355 |
360. |
325. |
|
WStE355 |
360. |
325. |
|
TStE355 |
360. |
325. |
|
EStE355 |
360. |
325. |
|
GS-52 |
260. |
260. |
|
GS-20Mn5 |
260. |
260. |
|
C35N |
300. |
270. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
GS Series |
100.0 |
- |
|
C35N |
16.0 |
80.0 |
|
기타 |
40.0 |
80.0 |
(11) EN(S)
- Es = 210000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
S235 |
235. |
215. |
|
S275 |
275. |
255. |
|
S355 |
355. |
335. |
|
S420 |
420. |
390. |
|
S460 |
460. |
430. |
|
Fe360 |
235. |
215. |
|
Fe430 |
275. |
255. |
|
Fe510 |
355. |
335. |
|
FeE275 |
275. |
255. |
|
FeE355 |
355. |
335. |
|
S420M |
420. |
390. |
|
S460M |
460. |
430. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
모든 Series |
40.0 |
100.0 |
(12) IS(S)
- Es = 205000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
|---|---|---|---|
|
Fe440 |
300 |
290 |
280 |
|
Fe440B |
300 |
290 |
280 |
|
Fe490 |
350 |
330 |
320 |
|
Fe490B |
350 |
330 |
320 |
|
Fe540 |
410 |
390 |
380 |
|
Fe540B |
410 |
390 |
380 |
|
Fe570 |
450 |
430 |
420 |
|
Fe570B |
450 |
430 |
420 |
|
Fe590 |
450 |
430 |
420 |
|
Fe590B |
450 |
430 |
420 |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
|---|---|---|---|
|
모든 Series |
16.0 |
40.0 |
63.0 |
(13) CNS(S)
- Es = 21000 kgf/㎟
- Fy (tonf/㎠)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
SS330 |
21 |
20 |
18 |
17 |
|
SS400 |
25 |
24 |
22 |
21 |
|
SS490 |
29 |
28 |
26 |
25 |
|
SS540 |
41 |
40 |
40 |
40 |
|
SM400 |
25 |
24 |
22 |
22 |
|
SM490 |
33 |
32 |
30 |
30 |
|
SM490Y |
37 |
36 |
34 |
33 |
|
SM520 |
37 |
36 |
34 |
33 |
|
SM570 |
47 |
46 |
44 |
43 |
|
SN400 |
24 |
22 |
22 |
22 |
|
SN490 |
33 |
30 |
30 |
30 |
|
SMA400 |
25 |
24 |
22 |
22 |
|
SMA490 |
37 |
36 |
34 |
34 |
|
SMA570 |
47 |
46 |
44 |
44 |
|
STK400 |
24 |
24 |
24 |
24 |
|
STK490 |
32 |
32 |
32 |
32 |
|
STK500 |
36 |
36 |
36 |
36 |
|
STK540 |
40 |
40 |
40 |
40 |
|
STKR400 |
25 |
25 |
25 |
25 |
|
STKR490 |
33 |
33 |
33 |
33 |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
SS Series (SS540제외) |
16.0 |
40.0 |
100.0 |
Over 100.0 |
|
SS540 |
16.0 |
40.0 |
|
|
|
SMA Series |
16.0 |
40.0 |
Over 40.0 |
|
|
SM Series |
16.0 |
40.0 |
75.0 |
100.0 |
|
STK Series |
All |
|
|
|
|
STKR Series |
All |
(14) JIS-Civil(S)
- Es = 20000 N/㎟
- Fy (tonf/㎠)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
SS400 |
245. |
235. |
215. |
215. |
|
SM400 |
245. |
235. |
215. |
215. |
|
SM490 |
325. |
315. |
295. |
295. |
|
SM490Y |
365. |
355. |
335. |
325. |
|
SM520 |
365. |
355. |
335. |
325. |
|
SM570 |
460. |
450. |
430. |
420. |
|
SMA400W |
245. |
235. |
215. |
215. |
|
SMA490W |
365. |
355. |
335. |
325. |
|
SMA570W |
460. |
450. |
430. |
420. |
|
STK400 |
235. |
|
|
|
|
STK490 |
315. |
|
|
|
|
SKK400 |
235. |
|
|
|
|
SKK490 |
315. |
|
|
|
|
SKY400 |
235. |
|
|
|
|
SKY490 |
315. |
|
|
|
|
SF490A |
245. |
|
|
|
|
SF540A |
275. |
|
|
|
|
SC450 |
225. |
|
|
|
|
SCW410 |
235. |
|
|
|
|
SCW480 |
275. |
|
|
|
|
SCMn1A |
275. |
|
|
|
|
SCMn2A |
345. |
|
|
|
|
SWPR1 |
1200. |
|
|
|
|
SWPD1 |
1200. |
|
|
|
|
SWPR2 |
1700. |
|
|
|
|
SWPR7 |
1450. |
|
|
|
|
SWPR19 |
1600. |
|
|
|
|
SBPR785/1030 |
785. |
|
|
|
|
SBPR930/1080 |
930. |
|
|
|
|
SBPR930/1180 |
930. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
Fy1~4 Series |
16.0 |
40.0 |
75.0 |
Over 75.0 |
(15) GB03(S)
- Es = 206000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
Q235 |
235. |
225. |
215. |
205. |
|
Q345 |
345. |
325. |
295. |
275. |
|
Q390 |
390. |
370. |
350. |
330. |
|
Q420 |
420. |
400. |
380. |
360. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
|---|---|---|---|---|
|
Grade3 |
|
|
|
|
|
Round, Square and Flat |
16.0 |
40.0 |
60.0 |
100.0 |
|
나머지 Series |
16.0 |
35.0 |
50.0 |
100.0 |
(16) JTG04(S)
- Es , Fy (N/㎟)
|
재질종류 |
Es |
Fy |
|---|---|---|
|
Strand1470 |
195000. |
1470. |
|
Strand1570 |
195000. |
1570. |
|
Strand1720 |
195000. |
1720. |
|
Strand1860 |
195000. |
1860. |
|
Wire1470 |
205000. |
1470. |
|
Wire1570 |
205000. |
1570. |
|
Wire1670 |
205000. |
1670. |
|
Wire1770 |
205000. |
1770. |
|
Steelbar540 |
200000. |
540. |
|
Steelbar785 |
200000. |
785. |
|
Steelbar930 |
200000. |
930. |
(17) TB05(S)
- Es , Fy (N/㎟)
|
재질종류 |
Es |
Fy1 |
|---|---|---|
|
PSB830 |
205000. |
1470. |
|
Wire1470 |
205000. |
1570. |
|
Wire1570 |
205000. |
1670. |
|
Wire1670 |
205000. |
1770. |
|
Wire1770 |
205000. |
1860. |
|
Wire1860 |
205000. |
1470. |
|
Strand1570 |
195000. |
1570. |
|
Strand1670 |
195000. |
1670. |
|
Strand1720 |
195000. |
1720. |
|
Strand1770 |
195000. |
1770. |
|
Strand1820 |
195000. |
1820. |
|
Strand1860 |
195000. |
1860. |
(18) BS05(S)
- Es = 205000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
Fy5 |
Fy6 |
|---|---|---|---|---|---|---|
|
S275 |
275. |
265. |
255. |
245. |
235. |
225. |
|
S355 |
355. |
345. |
335. |
325. |
315. |
295. |
|
S460 |
460. |
440. |
430. |
410. |
400. |
380. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
Fy3 |
Fy4 |
Fy5 |
Fy6 |
|---|---|---|---|---|---|---|
|
모든 Series |
16. |
40. |
63. |
80. |
100. |
150. |
(19) EN05(S)
- Es = 210000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
S275 |
235. |
215. |
|
S355 |
275. |
255. |
|
S450 |
355. |
335. |
|
S275N/NL |
440. |
410. |
|
S355N/NL |
275. |
255. |
|
S420N/NL |
355. |
335. |
|
S460N/NL |
420. |
390. |
|
S275M/ML |
460. |
430. |
|
S355M/ML |
275. |
255. |
|
S420M/ML |
355. |
335. |
|
S460M/ML |
420. |
390. |
|
S235W |
460. |
430. |
|
S355W |
235. |
215. |
|
S460Q/QL/QL1 |
355. |
335. |
(20) UNI(S)
- Es = 206000 N/㎟
- Fy (N/㎟)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
Fe360 |
235. |
210. |
|
Fe430 |
275. |
250. |
|
Fe510 |
355. |
315. |
|
FeG400 |
180. |
|
|
FeG450 |
225. |
|
|
FeG520 |
255. |
- Fy 적용을 위한 두께제한값(mm)
|
재질종류 |
Fy1 |
Fy2 |
|---|---|---|
|
모든 Series |
40.0 |
Over 40.0 |
Code항에서 'None'으로 선택하면 사용자가 정의한 임의의 재질 및 허용응력에 대해 설계기능을 수행할 수 있다.
Modify : 사용자가 입력한 값으로 해당재질데이터를 수정합니다.
Close : 입력한 값이나 선택사항을 적용하지 않고 대화상자를 닫습니다.
