기능
- 내하력 평가에 사용되는 실측보정계수 값을 입력합니다.
- 입력값을 적용할 요소를 선택하고 Position을 설정, 실측보정계수를 입력합니다.
호출
메인 메뉴에서 [Rating] 탭 > [Type : RC Rating] > [Rating Input Data] 그룹 > [Rating Parameters] > [Member Assignment]
입력
모델링 영역에서 해당 요소들을 먼저 선택한 후 다음 내용을 입력합니다

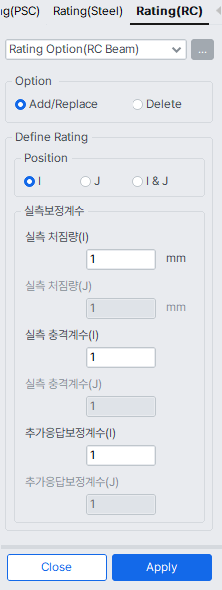

Rating Option(RC Beam) 대화상자
Option
부재를 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace : 최초 입력 부재는 추가하고, 입력된 부재가 있는 경우에는 수정(Update)합니다.
Delete : 입력되어 있는 부재를 삭제합니다. 삭제하는 경우에는 모델링 영역에서 선택하거나 Element List 창에서 선택합니다.
Define Rating
Position : 검토위치를 지정합니다.
실측보정계수
Rating Parameters에서 처짐 선택시 실측 처짐량, 변형률 선택시 실측 변형률을 입력합니다.
내하력 평가 중 응답보정계수(Ks) 산정시 사용되는 ‘실측처짐량’ 및 ‘실측충격계수’를 입력합니다.
