기능
- 내하력 평가를 수행할 Plate 요소를 선택하고 철근 배근 정보를 입력합니다.
호출
메인 메뉴에서 [Rating] 탭 > [Type : RC Rating] > [Rebar] 그룹 > [Rebar Input for Plate]
입력
모델링 영역에서 해당 요소들을(부재) 먼저 선택한 후 다음 내용을 입력합니다.

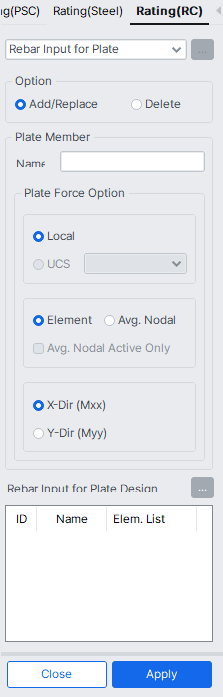

Member Assignmet 대화상자
Plate Member
Name : 생성할 Member의 이름을 입력합니다.
Plate Force Option
Local : 판요소의 요소 좌표계에 따른 단면력을 사용합니다.
UCS : 미리 정의한 사용자 좌표계를 선택하여 그에 따른 단면력을 사용합니다.
Element : 선택된 검토부재에 해당하는 요소의 각 절점에서 계산된 내력을 사용합니다.
Avg. Nodel : 선택된 검토부재의 당절점별로 해당 절점을 공유하는 요소의 절점내력을 평균한 내력을 적용합니다. 평균 내력을 계산하기 위해서는 공유된 모든 절점의 내력을 사용합니다.
Avg. Nodel Active Only : 선택된 검토부재의 요소에 대해서만 절점 내력을 평균합니다.
Local좌표축을 이용하여 설계를 수행할 경우 영역내의 Elem의 Local좌표축은 동일 방향을 향하여야 바른 설계를 수행할 수 있습니다. 각각의 요소들의 Local좌표축이 다르다면은 UCS를 정하여 UCS좌표축을 따르게 하여 설계를 수행하는 것이 바람직합니다.
그림에서와 같이 UCS좌표축이 지정되어져 있으면 부재력을 UCS좌표에 따라 구하며 철근정보의 방향도 UCS좌표 방향으로 배근된것으로 처리가 됩니다.
기존에 Local 좌표방향으로 철근정보를 배근한 요소라도 UCS방향으로 철근배근이 배근된것으로 계산합니다. 상면의 방향도 위에 그림에서처럼 Local과 반대일 경우 아래방향이 상면으로 정의 되게 됩니다.
UCS중 Avg.Nodal Active Only를 적용한 경우에는 주의가 요합니다. 원하는 요소만 활성화 시킨 후 Avg.Nodal Active Only를 적용하여 설계를 수행한 결과와 파일을 다시 Open하면 이전에 활성화된 요소정보는 남아 있지 않은 상태이므로 동일한 결과를 얻기 위해서는 다시 원하는 요소만 활성화 시켜야 합니다.
X-dir (Mxx) : X방향의 휨모멘트를 사용하여 단면검토를 수행하며 전단력 방향도 결정됩니다. (Mxx - Vxx)
Y-dir (Myy) : Y방향의 휨모멘트를 사용하여 단면검토를 수행하며 전단력 방향도 결정됩니다. (Myy - Vyy)
영역을 정의 할 경우 동일방향에 대해 1개의 Elem가 여러 개의 영역에 포함될 수 없습니다.
ex) 영역A(검토부재10, x방향)에 속한 Elem는 영역B(검토부재10, x방향)에는 포함될 수 없습니다. 영역 A(검토부재, x방향)에 속한 Elem는 영역 B(검토부재10, y방향)에는 포함될 수 있습니다.

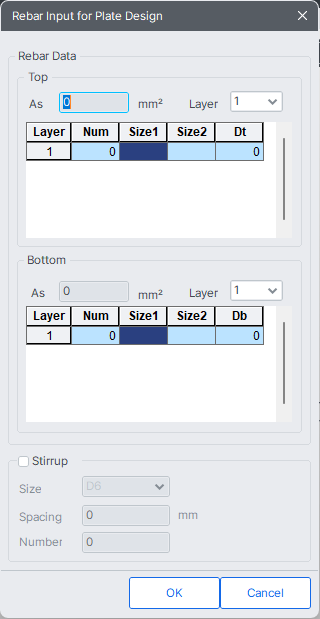

Rebar Input for Plate Design ...
Top : 상부 철근데이터를 입력합니다.
As : 입력한 철근 정보에 따라 계산된 상부철근량이 표시됩니다.
Layer : 배근단수
Number : 철근의 개수
Size : 철근의 규격. 교번 배근시 Size1과 Size2에 각각 규격을 입력한다.
Dc : 단면상부에 배근될 주철근 중심에서 단면상단부 표면까지의 거리(피복두께)
Bottom : 하부 철근데이터를 입력합니다.
As : 입력한 철근 정보에 따라 계산된 하부철근량이 표시됩니다.
Layer : 배근단수
Number : 철근의 개수
Size : 철근의 규격. 교번 배근시 Size1과 Size2에 각각 규격을 입력한다.
Dc : 단면상부에 배근될 주철근 중심에서 단면상단부 표면까지의 거리(피복두께)
Stirrups : 전단 철근데이터를 입력합니다.
Size : 철근의 규격
Spacing : 철근의 간격
Number : 철근의 다리수
Add
사용자가 입력한 값으로 Member데이터를 입력합니다.
Modify
사용자가 입력한 값으로 Member데이터를 수정합니다.
Delete
선택된 Member 데이터를 삭제합니다.
