기능
- RC 단면의 단면설계와 내하력 평가 결과를 Excel 파일로 출력합니다.
호출
메인 메뉴에서 [Rating] 탭 > [Type : RC Rating] > [Results] 그룹 > [Analysis Report Print]
입력
Rating Report Print을 수행하면 다음과 같은 Excel 파일이 생성되며 Excel파일에는 다음 항목에 대한 Sheet가 포함되어 있습니다.

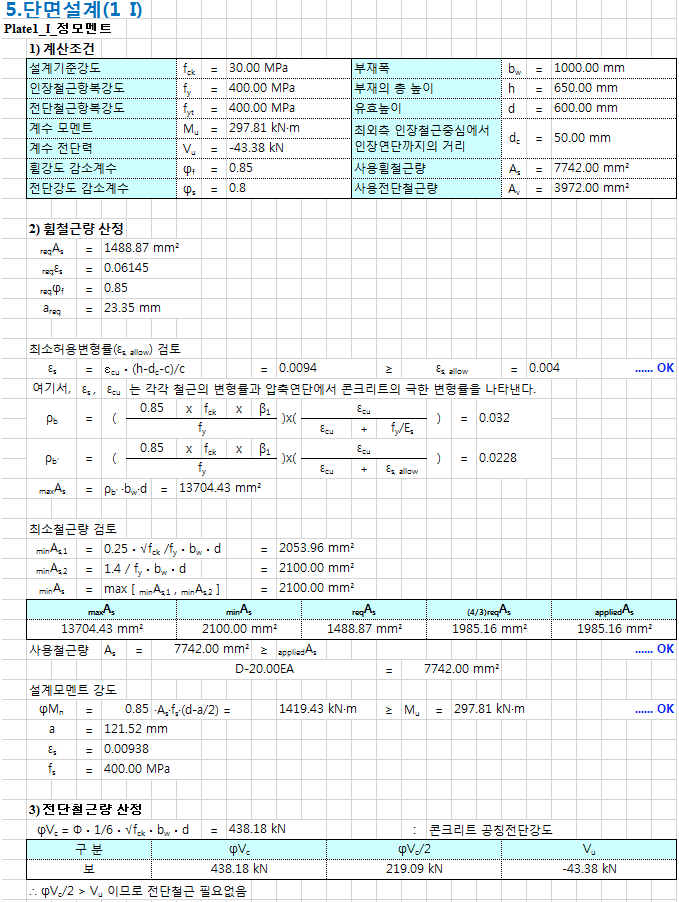

단면설계
선택한 부재 위치(I단 or J단)에 따라 정/부모멘트에 대한 단면설계를 실시합니다.

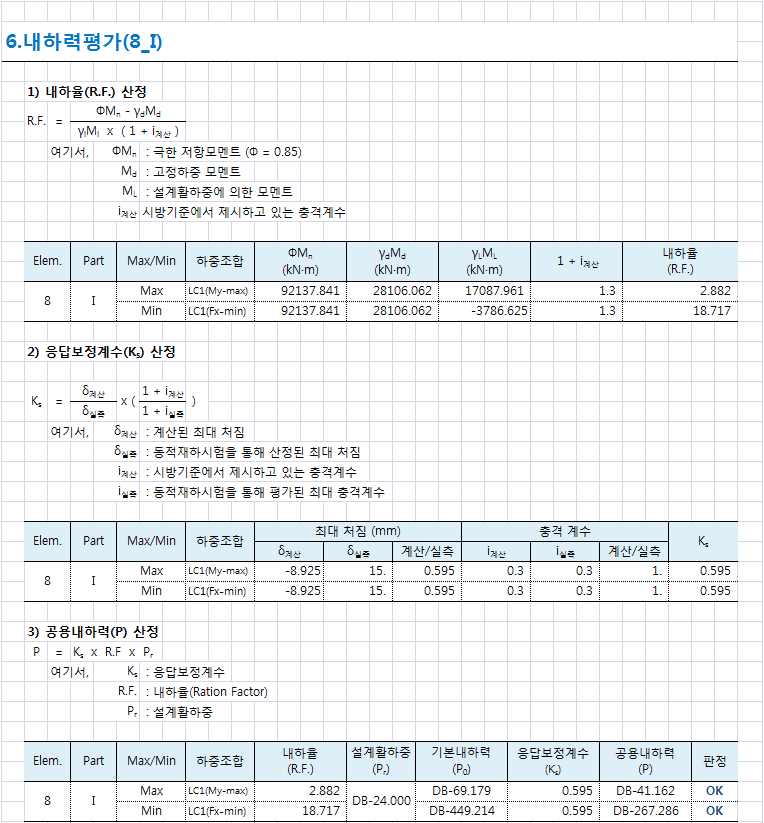

내하력 평가
내하율(R.F) 산정, 응답보정계수(Ks) 산정, 공용내하력(P) 산정의 순서대로 평가를 하여 OK 혹은 NG를 산출합니다.

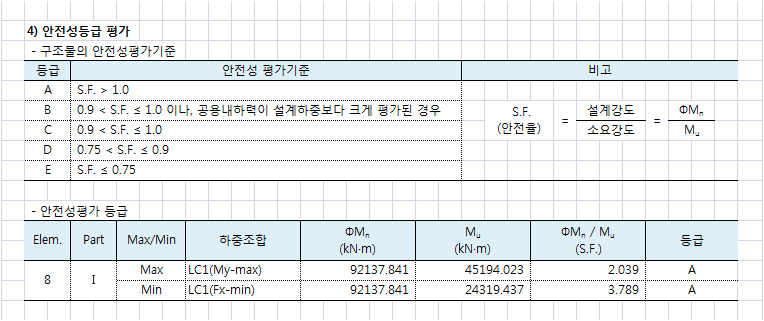

안전율(S.F) 산정 후 안전성 평가기준을 토대로 최종적인 안전성 평가 등급을 산출합니다.
