Rebar Input Data 생성 편집

Evaluation Group

기능

  • 평가 및 설계를 진행할 교각을 정의하여 공급역량과 소요역량에 대한 데이터를 추출할 수 있습니다.
  • Column , Pier , Link 로 구성되며 Pier와 Link는 선택적으로 포함시킬 수 있습니다.
  • 교각에 대한 평가 그룹을 지정하지 않으면 교대에 대한 받침 평가를 단독으로 수행합니다.



호출

메인메뉴에서 [Seismic Perfrom.] 탭 > [Capacity] 그룹 > [Evaluaton Group]



입력

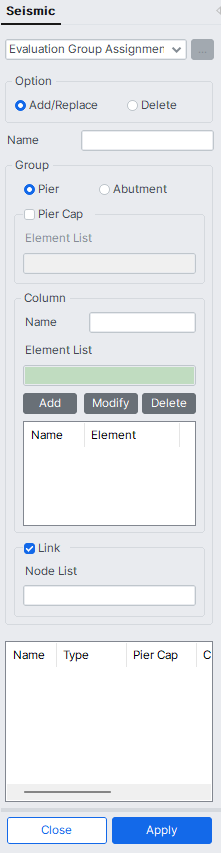

Seismic Perform-Capacity-rebar input data-evaluation group assignment.png

Evaluation Group 대화상자


Option

Add : 임의의 절점에 자유도 구속조건을 신규 또는 추가 입력할 경우

Replace : 임의의 절점에 이미 입력되어 있는 구속조건을 대체 입력할 경우 지정

Delete : 임의의 절점에 이미 입력되어 있는 구속조건을 해제할 경우 지정


Name

평가 및 설계를 진행할 그룹 이름을 정의합니다.


Group

Pier와 Abutment를 선택하여 지정할 수 있습니다.

Pier

Pier Cap

Element List : 교각의 코핑부 요소를 정의합니다. 코핑부가 없는 교각의 경우 생략할 수 있습니다.
코핑 요소는 동일한 방향의 요소축을 갖고 있어야 합니다.

Column

Name : 교각 기둥의 이름을 정의합니다. 다주식 교각일 경우 이름의 대표문자를 입력합니다.

Element List : 교각 기둥 요소를 정의합니다. 다주식 교각에서 모든 기둥 요소를 한번에 선택할 경우 요소 연결상태를 파악하여 자동으로 여러개의 기둥으로 분할 정의됩니다.

Link

Node List : 받침 Link의 절점을 정의합니다. 절점 선택 시 반드시 Link의 쌍을 이루는 절점을 선택합니다.

Abutment : 교대 받침의 내진성능평가를 위한 그룹을 교량의 시점부와 종점부에 대해 각각 정의할 수 있습니다. 교대 받침 Link를 정의하며 Link Type과 Support Type을 지원합니다.

Start : 교량 시점부 교대 평가 그룹을 지정합니다. 교량의 진행방향은 좌측에서 우측으로하며, 시점부 교대의 받침평가는 코핑 평면상의 우측면에 대해 수행합니다.

End : 교량 종점부 교대 평가 그룹을 지정합니다. 교량의 진행방향은 좌측에서 우측으로하며, 종점부 교대의 받침평가는 코핑 평면상의 좌측면에 대해 수행합니다.

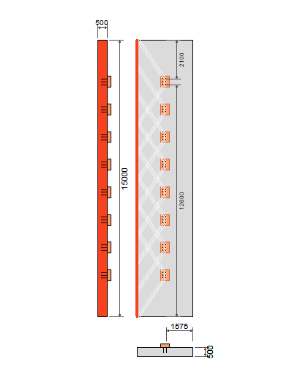

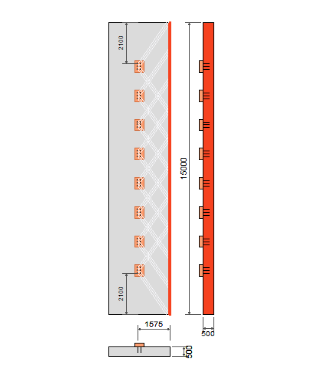

                                          교량 시점부 교대 평가그룹 적용시                           교량 종점부 교대 평가그룹 적용시


Link

Node List : 받침 Link의 절점을 정의합니다. 절점 선택 시 반드시 Link의 쌍을 이루는 절점을 선택합니다.


Support

Node List : Support가 정의되어 있는 절점을 정의합니다.
