기능
- 철골부재의 설계결과를 성분별 수치와 Contour로 확인합니다.
호출

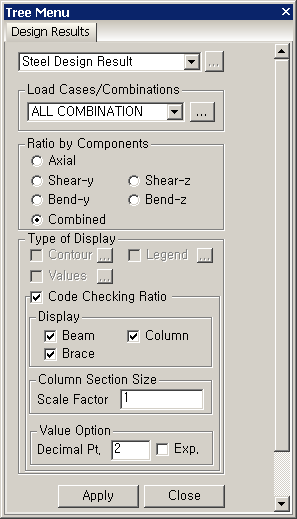

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Steel Design Result]
입력
Load Cases/Combinations
원하는 하중조건이나 하중조합조건 또는 Envelope 조건을 선택합니다.
하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 버튼을 이용합니다.
(Results > Combinations 참조)
Ratio by Components
원하는 설계결과성분을 다음에서 선택합니다.
Axial : 축응력비 성분
Shear-y : 강축에 대한 전단응력비 성분
Shear-z : 약축에 대한 전단응력비 성분
Bend-y : 강축에 대한 휨응력비 성분
Bend-z : 강축, 약축에 대한 휨응력비 성분
Combined : 최대조합응력비 성분
Type of Display
출력형태를 다음과 같이 지정합니다.
Code Checking Ratio
철골 강도검증 결과를 화면에 표시합니다.
Display : 출력할 요소의 종류 선택
Beam : 보부재
Column : 기둥부재
Brace : 대각부재
Column Section Size : 출력되는 기둥 단면의 크기 결정
Value Option : 출력값의 유효자리수 결정
철골부재의 강도검증 표시방법은 다음과 같다.
Apply
입력한 값을 선택된 부재에 대하여 적용합니다.
Cancel
입력 Dialog Bar를 닫습니다.
