기능
- 철골부재의 강도검증 수행시 적용할 설계기준(Design Code), 설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부, 좌굴 저항에 대한 이축 모멘트 검토 옵션을를 설정합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Design Code]
입력
Design Code
철골부재 설계기준을 설정합니다.
적용 가능한 철골부재 설계기준은 다음과 같다.
Eurocode3-2:05 (Eurocode 3 - Design of steel structures, Part 2 - Steel bridges)
All Beams/Girders are Laterally Braced
설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부 선택
철골 거더(Girder)와 보(Beam)의 상부 압축측 플랜지가 콘크리트 바닥판 요소와 전단 연결재(Shear Connector) 등으로 연결된 경우에는 부재 전체가 횡지지된 것으로 간주할 수 있다. 이 항목이 선택되면 "Unbraced Length(L,Lb)" Dialog Bar에서 Laterally Unbraced Length(Lb) 입력란이 비활성화 되며, Lb = 0으로 모든 부재에 적용된다.

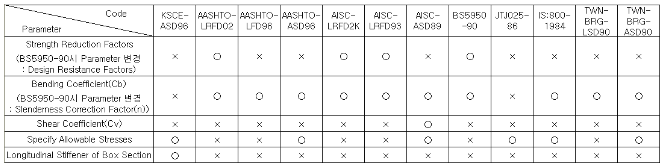

철골부재 설계 시 입력변수의 설계기준별 사용여부
Biaxial moments for buckling resistance
좌굴에 저항하기 위한 이축 모멘트 검토 방법 설정
Biaxial moments at the same location : Member에서 해당 위치의 모멘트를 사용해서 검토
Maximum moments aling the member : Member에서 최대 모멘트를 찾아서 검토
OK : 입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다.
Close : 입력한 값이나 선택사항을 적용하지 않고 대화상자를 닫습니다.
