기능
- 평가에 필요한 변수를 정의할 수 있습니다. 유효높이, 유효단면적 계수, 종횡비 판단방법, 철근상세 횡방향 철근비, 통제주기를 정의할 수 있습니다.
- 유효높이는 단면력을 통해 켄틸레버인지 라멘거동인지 구분하여 설졍되게 됩니다.
호출
메인메뉴에서 [Seismic Perfrom.] 탭 > [Parameters] 그룹 > [Evaluation Parameter] > [Evaluation Parameter]

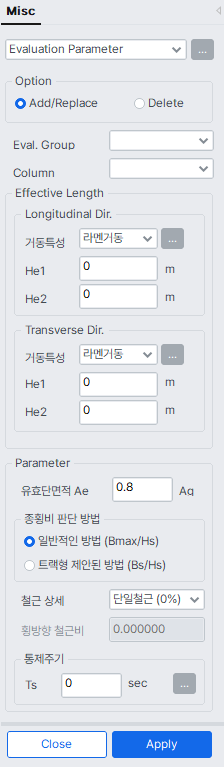

입력
Eval. Group
평가 그룹으로 정의된 Evaluation Group을 선택합니다
Effective Length
교축과 교축직각방향의 부재력을 통해 거동을 분석할 수 있습니다.
라멘거동의 유효높이는 기둥의 ½로 산정하거나 상하단의 곡률비에 의해 계산 할 수 있습니다.

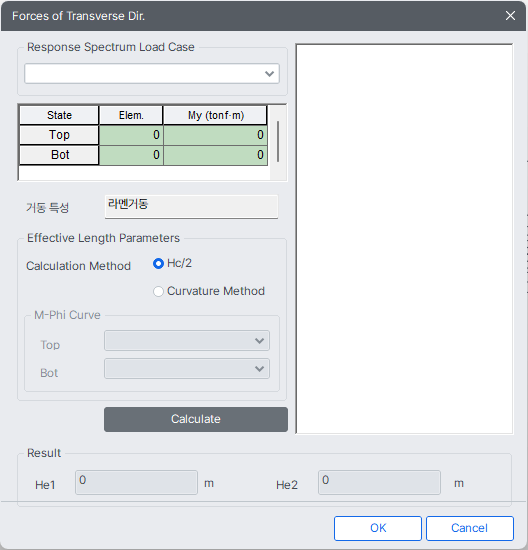

라멘거동의 Forces of Transverse Dir. 대화상자
켄틸레버 거동의 유효높이는 받침이 2열이상인 경우 상부구조의 중심까지 높이가 포함되므로
받침과 상부구조 도심까지 거리를 추가 입력해야 합니다.
Parameter (유효단면적)
계수를 사용자 입력으로 정의합니다.
종횡비 판단방법
일반적인 방법은 폭을 단면 최대폭으로 정의하는 방법이며 트랙형 제안된 방법은
Hs를 고정한 상태에서 Bs를 산정하게 됩니다.
철근 상세
벽식교각일 경우 적용됩니다.
통제주기
기준에 따른 통제주기를 자동산정하거나 직접 입력해야 합니다.
