기능
- 교량 받침앵커부를 평가하기 위해 받침본체, 앵커배치를 입력하며, 콘크리트파괴 및 프라이아웃파괴의 저항투영면적을 자동 산출합니다.
호출
메인메뉴에서 [Seismic Perfrom.] 탭 > [Type : Baering Eval.] > [Bearing Evaluation] 그룹 > [Anchor Evaluation]
입력

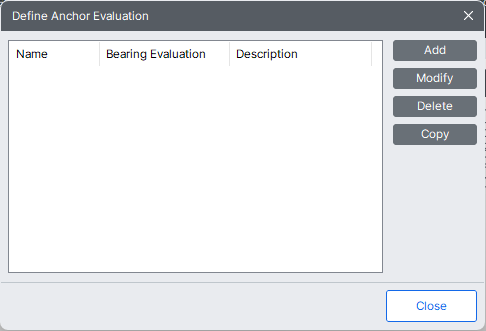

Define Anchor Evaluation 대화상자
Add : 앵커부 평가 그룹을 신규로 입력하거나 추가합니다.
Modify : 이미 입력된 앵커부 평가 그룹의 제원을 수정합니다.
Delete : 입력된 앵커부 평가 그룹의 제원을 삭제합니다.
Copy : 입력된 앵커부 평가 그룹의 제원을 복사합니다.

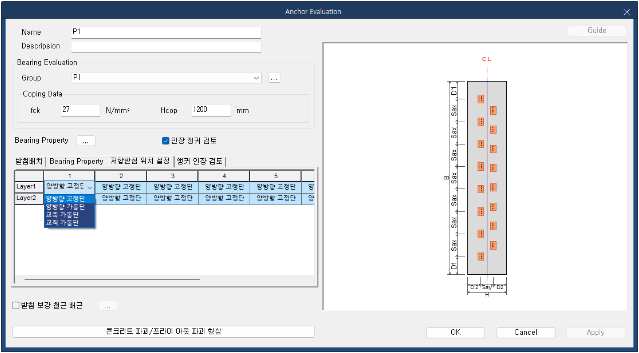

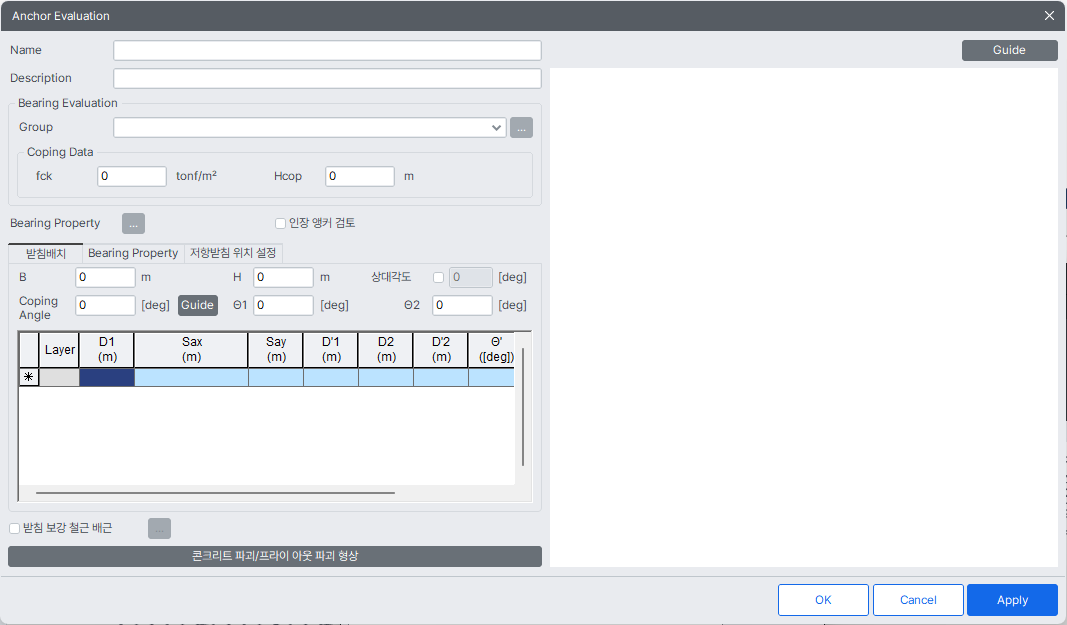

Anchor Evaluation 대화상자
Name
평가 할 앵커부 그룹의 이름을 입력합니다.
Baering Evaluation
Group : 해당하는 교각의 받침본체 제원을 선택합니다.
Coping Data : Evaluation Group에서 정의한 Pier Cap요소의 Material과 Seciton을 기본값으로 합니다. 사용자 판단 하에 값을 변경할 수 있으며, Pier Cap을 정의하지 않거나 Abutment 정의 시 직접을력해야 합니다
Bearing Property
정의한 앵커배치 정보를 선택합니다.
받침 배치
앵커부 평가를 위한 받침본체 배치에 대한 정보를 우측 상단 Guide 버튼을 눌러 활성화되는 입력 가이드를 참고하여 입력하며, Draw 공간에서 실시간 배치 상태를 확인할 수 있습니다.

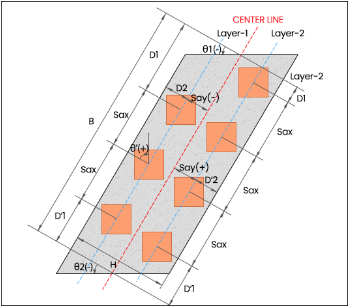

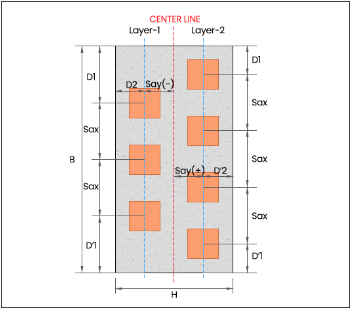

직교 받침배치 가이드 그림 곡교/사교 받침배치 가이드 그림
B : 코핑 단면의 폭을 입력합니다.
H : 코핑 단면의 높이를 입력합니다.

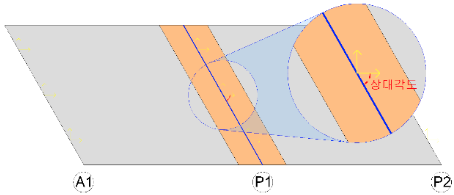

상대각도 : 코핑축과 받침 Link 요소축이 이루는 각도를 의미하며, 프로그램 내부에서 자동 산정합니다. 자동으로 산정된 상대각도는 소요성능의 분력 산정에 사용되며, Check하여 임의 수정도 가능합니다.

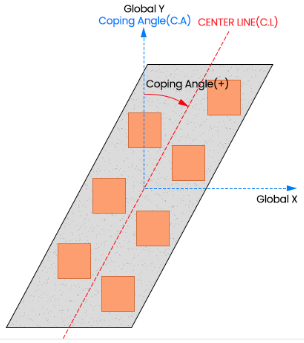

Coping Angle : 코핑 중심축을 회전시키는 기능으로 전체좌표계 Y축과 코핑 중심축이 이루는 각도를 입력합니다. 곡교 또는 사교의 경우 받침 배치 입력 편의를 위해 제공되는 기능이며, 받침 평가시 직접적으로 사용되지는 않습니다.
D1 : 받침열의 첫 번째 연단거리를 입력합니다.
Sax : 받침열 내 받침 간격을 입력합니다. 연속된 부등간격 받침을 배치할 경우 ,와 @를 활용하여 입력합니다. ex) 1500, 7@1750, 1500
Say : 코핑 기준선으로부터 떨어진 받침열의 거리를 입력합니다.
D'1 : 받침열의 두 번째 연단거리입니다. 입력한 코핑단면의 폭, D1, Sax를 이용하여 자동 계산합니다.
D2 : 받침 배치 중 최우측 받침열의 연단거리입니다. 입력한 코핑단면의 높이와 Say를 이용하여 자동 계산하며, 입력중인 받침열이 내측열인 경우 값을 갖지 않습니다.
D'2 : 받침 배치 중 최좌측 받침열의 연단거리입니다. 입력한 코핑단면의 높이와 Say를 이용하여 자동 계산하며, 입력중인 받침열이 내측인 경우 값을 갖지 않습니다.
θ1 : 교축방향 기준으로 Coping 상부의 사각
θ2 : 교축방향 기준으로 Coping 하부의 사각
θ' : 받침본체 1기가 회전하는 각도
저항받침 위치 설정
입력한 배치 정보에 따라 자동으로 Layer가 구성되며, 각 받침에 대한 저항방향을 정의할 수 있습니다. 저항받침 위치 설정에서 별도의 저항상태 변경을 하지 않을 경우 모든 받침은 양방향 고정단으로 정의됩니다. Bearing Evaluation에서 정의한 방향별 개수와 일치하지 않을 경우 Anchor Evaluation은 정의되지 않습니다.
저항받침 위치 설정 대화상자
받침 보강철근 배근
앵커중심으로 설계기준에 준하는 앵커철근이 배근되어 있을 경우 체크하며, 를 클릭하여 배근된 앵커철근 상세를 입력합니다.

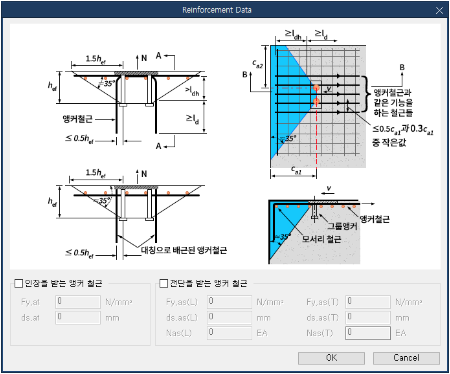

Reinforcement Data 대화상자
인장을 받는 앵커 철근
fy,at : 인장에 저항하는 앵커보강철근의 항복강도
ds,at : 인장에 저항하는 앵커보강철근의 직경
전단을 받는 앵커 철근
Fy,as : 전단에 저항하는 앵커보강철근의 항복강도
ds,as : 전단에 저항하는 앵커보강철근의 직경
Nas : 전단에 저항하는 앵커철근의 개수
앵커철근의 개수는 검토 앵커를 중심으로 0.5ca1과 0.3ca2 중 작은값 이내에 배근되어 있는 철근을 대상으로 하며, (L)과 (T)는 교축방향과 교축직각방향을 의미합니다.
콘크리트파괴 / 프라이아웃 파괴 형상
받침본체와 앵커배치 등에 따라 산정되는 콘크리트파괴/프라이아웃파괴 저항투영면적을 실시간으로 확인할 수 있으며, 자동 계산된 평가 Parameter들을 확인 할 수 있습니다.
Anchor Failure Condition 대화상자

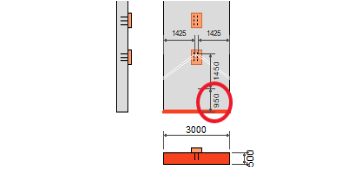

Ca1 재계산이 수행된 경우 재계산된 Ca1을 추가로 표기하고 있습니다.
Ca1 재계산된 경우 치수선 표기 상태
Bearing Selection for Failure에서 저항 받침을 임의로 최종 선택하여 평가에 적용할 수 있으며, 저항 받침 변경 후 Redraw Failure 버튼을 눌러 적용할 수 있습니다.
Coping형상 및 받침배열이 특수한 경우 User Define Parameter를 이용하여 평가 Parameter를 직접 입력할 수 있으며, 입력값을 최종으로 받침에 대한 내진성능평가를 수행하며 보고서를 출력합니다.
