기능
- 철골부재의 사용한계상태 검토를 위한 변수들을 입력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Eurocode3-2:05] > [Serviceability Parameters]
입력
다음과 같은 대화상자를 통하여 입력합니다.

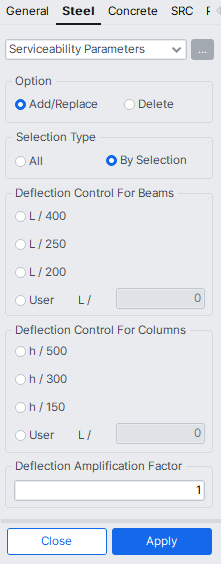

Serviceability Parameters 대화상자
Option
값을 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.
Delete : 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 값을 입력하지 않아도 됩니다.
Section Type
값을 부재에 입력하기 위한 방법
All : 모든 요소를 선택
By Selection : 요소를 직접 선택
Deflection Control For Beams
보요소의 한계처짐값
L / 400 : 한계처짐값 L/400으로 제한
L / 250 : 한계처짐값 L/250으로 제한
L / 200 : 한계처짐값 L/200으로 제한
User : 한계처짐값을 사용자가 직접 지정
Deflection Control For Columns
기둥요소의 한계처짐값
h / 500 : 한계처짐값 h/500으로 제한
h / 300 : 한계처짐값 h/300으로 제한
h / 150 : 한계처짐값 h/150으로 제한
User : 한계처짐값을 사용자가 직접 지정
Deflection Amplification Factor
처짐 확대 계수
Apply : 입력한 값을 선택됀 부재에 적용합니다.
Close : 입력 Dialog Bar를 닫습니다.
