Anchor Evaluation 생성 편집

Bearing Property

기능

  • 교량 받침본체 1기에 해당하는 앵커의 배치 및 제원을 입력합니다.



호출

메인메뉴에서 [Seismic Perfrom.] 탭 > [Type : Baering Eval.] > [Bearing Evaluation] 그룹 > [Bearing Property]



입력

Seismic Perform-Bearing Evaluation-Anchor Evaluation-Bearing Property.png

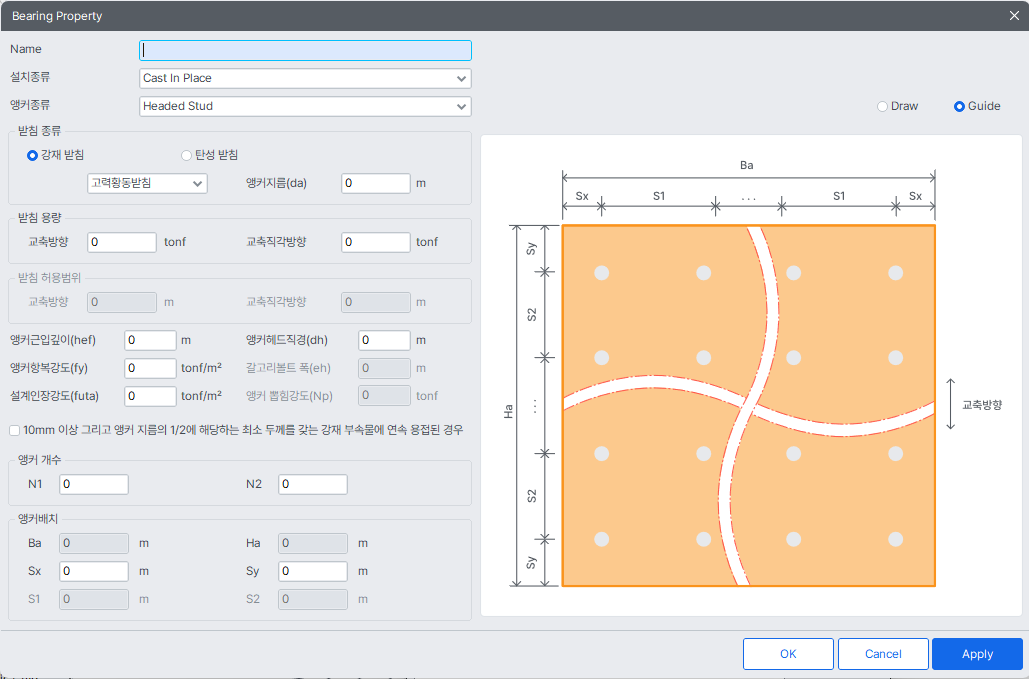

Bearing Property 대화상자


Name

받침본체 1개에 배치되는 앵커의 이름을 입력합니다.


설치종류

앵커의 설치종류를 선택합니다.

Cast In Place : 선 설치 앵커

Post Installed : 후 설치 앵커


앵커 종류

설치종류에 따른 앵커 종류를 선택합니다.

선 설치 앵커 : Headed Stud, Headed Bolt, Headed Bolt-L, Headed Bolt-J

후 설치 앵커 : Torque-controlled expansion anchors, Displacement-controlled expansion anchors, Undercut anchors, Adhesive anchors


받침 종류

받침 종류를 정의하며 포트받침(소켓매몰)일 경우 소켓직격(ds)가 활성화 됩니다.


받침 용량

평가 할 받침본체의 용량을 방향별로 입력합니다.


받침 허용변위

평가 할 받침본체의 허용 변위를 방향별로 입력하며, 탄성받침 선택시 활성화됩니다.


앵커 지름(da)

앵커의 지름을 입력합니다.


앵커근입깊이(hef)

앵커의 근입 깊이를 입력합니다.


앵커항복강도(fy)

앵커의 항복강도를 입력합니다.


설계인장강도(futa)

앵커의 설계인장강도를 입력합니다.


앵커헤드직경(dh)

앵커의 헤드직경을 입력합니다. Cast In Place(선 설치 앵커) 선택 시에만 활성화 됩니다.


갈고리볼트 폭(eh)

갈고리볼트의 폭을 입력합니다. Cast In Place(선 설치 앵커)의 갈고리볼트 선택시 활성화 됩니다.


앵커 뽑힘강도(Np)

앵커의 뽑힘강도를 입력합니다. Cast In Place선택 시 비활성화 되며 설계기준에 따라 자동 산정됩니다. Post Installed 선택시 뽑힘강도실험 및 문헌을 참고하여 직접입력합니다.


앵커 개수

N1 : 교축방향의 앵커 개수를 입력합니다.

N2 : 교축직각방향의 앵커 개수를 입력합니다.


앵커 배치

Guide 삽도를 참고하여 연단거리, 앵커간의 간격을 입력하여 앵커를 배치합니다. 입력후 Draw로 변경하면 실시간으로 앵커배치를 확인할 수 있습니다.
