KSCE-LSD15 생성 편집

Modify Concrete Materials

기능

  • 해석모델 작성시 입력한 콘크리트 및 철근의 재질에 대하여, 재질데이터의 일부를 수정하거나 입력된 재질데이터를 설계목적에 적합한 다른 재질데이터로 변경하려는 경우 사용합니다.
  • 여기에서 수정이나 변경하는 사항은 해석결과에 영향을 미치지 않으며 설계 및 강도검증 시에만 사용됩니다.



호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > Modify_Composite_Material_Rating_Steel_Bridge.png [Modify Concrete materials]



입력

다음과 같은 대화상자를 통하여 입력합니다.

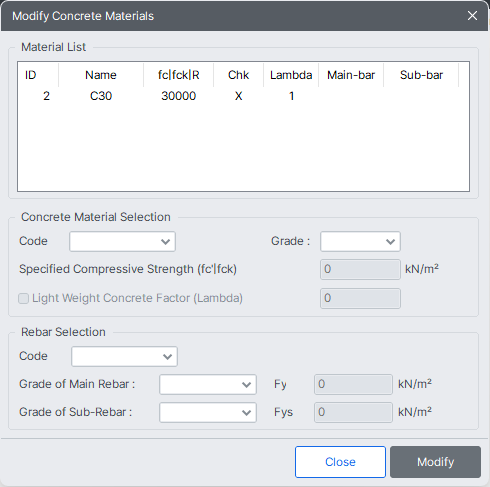

MODS-design-RC design-KSCE LSD15-modify concrete material.png

Modify Concrete Materials 대화상자

Material List

해석모델 작성시 메인 메뉴에서 [Property] 탭 > [Material] 그룹 > [Meterial] 에서 입력한 콘크리트의 재질이 표시되며, 수정 또는 변경하고자 하는 재질을 마우스로 선택합니다.

Concrete Material Selection

선택된 재질이 표시되며 재질데이터를 수정하거나 변경할 수 있습니다.

재질데이터의 변경은 프로그램에 내장되어 있는 재질데이터베이스를 이용하는 방법과 사용자가 직접 입력하는 방법이 있습니다.

재질데이터베이스를 이용하는 방법

해당 재질이 속한 표준규격(Code)과 재질이름(Grade)을 마우스로 선택하면 됩니다.

철근의 표준규격은 콘크리트의 표준규격과 동일하게 표시되며, 필요에 따라 사용자가 변경할 수 있습니다. 즉, 콘크리트의 표준규격과 철근의 표준규격은 반드시 같지 않아도 무방합니다.



사용자가 재질데이터를 직접 입력하는 방법

먼저 표준규격을 Code항에서 'None'으로 선택하고, 입력하고자 하는 재질명칭을 Name항에 입력합니다. 이렇게 입력을 마치면 콘크리트 재질의 설계기준 압축강도를 입력할 수 있습니다.

Specified Compressive Strength(fc/fck) : 콘크리트재질의 설계기준압축강도

Light Weight Concrete Factor (Lambda) : 경량콘크리트계수

NOTE.png 'None'으로 선택한 경우는 사용자가 정의한 재질로 설계기능을 수행할 수 있습니다. 안전진단이나 보수·보강설계시 실제 부재의 압축강도를 적용할 수 있으므로 대단히 편리합니다.

NOTE.png 콘크리트 표준규격은 None, KS01-Civil(RC), KS01(RC), KS-Civil(RC), KS(RC), ASTM(RC), CSA(RC), JIS(RC), GB(RC), GB-CIVIL(RC), BS(RC), EN(RC), IS(RC), CNS(RC)로 분류되어 있다.

NOTE.png 콘크리트와 철근의 재질데이터에 값이 입력되지 않은 경우, 콘크리트 표준규격에 따라 다음의 값들을 적용한다.

콘크리트 표준규격에 따른 재질데이터

콘크리트 표준규격에 따른 재질데이터



(1) KS01-Civil(RC)



NAME = C240 ( 24N/㎟)
Grade of Main Rebar = SD40 (Fy=400 N/㎟)
Grade of Sub Rebar = SD40 (Fy=400 N/㎟)
Wc

=2500 kgf/㎥ (자중계산)

= 2500 kgf/㎥ (해석용Ec 계산)
Ec(kgf/cm2, 해석용) = 0.043 *  *  (If fck <= 300 kgf/㎠)
  = 0.030 * *  + 7700 (If fck > 300 kgf/㎠)
Es =2.0*10^5 N/㎟

(2) KS01(RC)



NAME = C240 ( 24N/㎟)
Grade of Main Rebar = SD400 (Fy=400 N/㎟)
Grade of Sub Rebar = SD400 (Fy=400 N/㎟)
Wc

=2400 kgf/㎥ (자중계산)

= 2300 kgf/㎥ (해석용Ec 계산)
Ec(kgf/cm2, 해석용) = 0.043 *  *  (If fck <= 300 kgf/㎠)
  = 0.030 * *  + 7700 (If fck > 300 kgf/㎠)
Es =2.0*10^5 N/㎟

(3) KS-Civil(RC)



NAME = C240 (240 kgf/㎠)
Grade of Main Rebar = SD40 (Fy=4000 kgf/㎠)
Grade of Sub Rebar = SD40 (Fy=4000 kgf/㎠)
Wc

= 2.5tonf/㎥
Ec(kgf/cm2, 해석용) = 4270 *  *  (If fck <= 300 kgf/㎠)
  = 3000 * *  + 70000 (If fck > 300 kgf/㎠)
Es =2.1*10^6 kgf/㎠

(4) KS(RC)



NAME = C240 (240 kgf/㎠)
Grade of Main Rebar = SD40 (Fy=4000 kgf/㎠)
Grade of Sub Rebar = SD40 (Fy=4000 kgf/㎠)
Wc

= 2.4 tonf/㎥
Ec(kgf/cm2, 해석용) = 4270 *  *  (If fck <= 300 kgf/㎠)
  = 3000 *  *  + 70000 (If fck > 300 kgf/㎠)
Es =2.1*10^6 kgf/㎠

(5) ASTM(RC)



NAME = Grade C4000 ( 4000 lb/)
Grade of Main Rebar = Grade 60 ( Fy=60000 lb/)
Grade of Sub Rebar = Grade 60 ( Fy=60000 lb/)
Wc

= 150lb/
Ec(kgf/cm2, 해석용) =33 *  *
Es =2.9*10^7 lb/

(6) CSA(RC)



NAME = C30 ( 30 N/㎟)
Grade of Main Rebar = 400R (400 N/㎟)
Wc

= 2300 kg/m3
Ec(kgf/cm2, 해석용) = (3300* + 6900) *
Es = 2.00*10^5 N/㎟

(7) JIS(RC)



NAME = Fc24 ( 24 N/㎟)
Grade of Main Rebar = SD390 (Fy=390 N/㎟)
Grade of Sub Rebar = SD390 (Fy=390 N/㎟)
Wc

= 23.0 kN/㎥ (If Fc <= 36 N/㎟)

= 23.5 kN/㎥ (If Fc <= 48 N/㎟)

= 24.0 kN/㎥ (If Fc <= 60 N/㎟)
Ec(kgf/cm2, 해석용) = 3.35 X 104 X X
Es = 2.05 X 10^5 N/㎟

(8) GB(RC)



NAME = C25 ( 25 N/㎟)
Grade of Main Rebar = HRB400 (400 N/㎟)
Ec(kgf/cm2, 해석용) = 105/(2.2 + 34.7/Fcu)
Es = 2.00 X 10^5 N/㎟

(9) GB-CIVIL(RC)



NAME = C25 ( 25 N/㎟)
Grade of Main Rebar = Grade 2 (400 N/㎟)
Ec(kgf/cm2, 해석용) = 10^5/ (2.2+33.0/Fcu)
Es Grade 1  = 2.10 X 10^5 N/㎟
 나머지 Series = 2.00 X 10^5 N/㎟

(10) BS(RC)



NAME = C30 ( 30 N/㎟) <- Strength of Cubic (Fcu).
Grade of Main Rebar = SD460 (Fy=460 N/㎟)
Grade of Sub Rebar = SD460 (Fy=460 N/㎟)
Ec(kgf/cm2, 해석용) = (Fcu/5 + 20.0) X 10^3
Es = 2.00 X 10^5 N/㎟

(11) EN(RC)



NAME = C25/30 ( 25 N/㎟)
Grade of Main Rebar = SD400 (Fy=400 N/㎟)
Grade of Sub Rebar = SD400 (Fy=400 N/㎟)
Ec(kgf/cm2, 해석용) = 9.5 X (Fc+8.0)(1/3) X 10^3
Es = 2.00 X 10^5 N/㎟

(12) IS(RC)



NAME = M25 ( 25 N/㎟)
Grade of Main Rebar = Fe415 (415 N/㎟)
Grade of Sub Rebar = Fe415 (415 N/㎟)
Ec(kgf/cm2, 해석용) = (3300* + 6900) *
Es = 2.00 X 10^5 N/㎟

(13) CNS(RC)



NAME = C240 ( 240 kgf/㎠)
Grade of Main Rebar = SD42 (4200 kgf/c㎠)
Grade of Sub Rebar  = SD42 (4200 kgf/c㎠)
Ec(kgf/cm2, 해석용) = 4270 *  *
Es = 2.04 X 10^6 kgf/㎠



NOTE.png 중국이나 BS 강도기준으로 재질데이터를 지정할 때에는 원주(Cylinder)공시체가 아닌 각주(Cubic)공시체의 콘트리트 압축강도가 적용된다.

Rebar Selection

Code : 철근의 표준규격을 선택



Grade of Main Rebar : 주철근의 종류



Fy : 주철근의 항복강도



Grade of Sub-Rebar : 보조철근(전단철근)의 종류



Fys : 보조철근(전단철근)의 항복강도

NOTE.png Code항에서 표준규격을 'None'으로 선택하면 정의한 재질로 설계기능을 수행할 수 있다.

Rebar Selection의 Code 선택 후 Main Rebar와 Sub-Rebar를 선택하지 않고 설계를 수행한 경우

메인 메뉴에서 [Tool] 탭 > [Preference] 그룹 > [Preference]의 Environment > Design의 Concrete Rebar 의 DB를 가지고 설계가 수행되므로 주의하시기 바랍니다.

Modify

사용자가 입력한 값으로 해당재질데이터를 수정합니다.

Close

수정사항을 적용하고 대화상자를 닫습니다.
