기능
- 모델링 과정에서 Plate 요소들을 단일 부재(Member)로 지정하여 설계할 수 있는 기능입니다.
- 하나의 부재가 몇 개의 Plate 요소로 분할되어 모델링된 경우 Member 지정 후 설계 및 강도검증을 수행하면 분할된 요소의 수에 관계없이 단일부재에 대한 결과를 출력할 수 있습니다.
- Member로 지정된 부재에 대해서는 설계변수들을 프로그램에서 자동계산하도록 설정할 수 있기 때문에 본 기능을 이용하면 자동설계시의 설계변수 설정을 보다 간편하게 할 수 있습니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Member Assignment(Plate)]
입력
모델링 영역에서 해당 요소들을부재를 먼저 선택한 후 다음 내용을 입력합니다.
Option
부재를 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace : 최초 입력 부재는 추가하고, 입력된 부재가 있는 경우에는 수정(Update)합니다.
Delete : 입력되어 있는 부재를 삭제합니다. 삭제하는 경우에는 모델링 영역에서 선택하거나 Element List 창에서 선택합니다
Member
Name : 생성할 Member의 이름을 입력합니다.
Design Type
Beam : 사용자가 직접 요소를 선택하여 부재로 지정합니다.
Wall : 프로그램에서 자동으로 선택한 요소들을 부재로 지정합니다.
Plate Force Option
Local : 판요소의 요소 좌표계에 따른 단면력을 사용합니다.
UCS : 미리 정의한 사용자 좌표계를 선택하여 그에 따른 단면력을 사용합니다.
Element : 선택된 검토부재에 해당하는 요소의 각 절점에서 계산된 내력을 사용합니다.
Avg. Nodel : 선택된 검토부재의 당절점별로 해당 절점을 공유하는 요소의 절점내력을 평균한 내력을 적용합니다. 평균 내력을 계산하기 위해서는 공유된 모든 절점의 내력을 사용합니다.
Avg. Nodel Active Only : 선택된 검토부재의 요소에 대해서만 절점 내력을 평균합니다.
Local좌표축을 이용하여 설계를 수행할 경우 영역내의 Elem의 Local좌표축은 동일 방향을 향하여야 바른 설계를 수행할 수 있습니다. 각각의 요소들의 Local좌표축이 다르다면은 UCS를 정하여 UCS좌표축을 따르게 하여 설계를 수행하는 것이 바람직합니다.

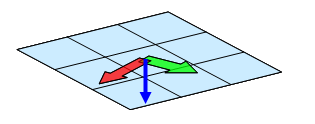

그림에서와 같이 UCS좌표축이 지정되어져 있으면 부재력을 UCS좌표에 따라 구하며 철근정보의 방향도 UCS좌표 방향으로 배근된것으로 처리가 됩니다.
기존에 Local 좌표방향으로 철근정보를 배근한 요소라도 UCS방향으로 철근배근이 배근된것으로 계산합니다. 상면의 방향도 위에 그림에서처럼 Local과 반대일 경우 아래방향이 상면으로 정의 되게 됩니다.
UCS중 Avg.Nodal Active Only를 적용한 경우에는 주의가 요합니다. 원하는 요소만 활성화 시킨 후 Avg.Nodal Active Only를 적용하여 설계를 수행한 결과와 파일을 다시 Open하면 이전에 활성화된 요소정보는 남아 있지 않은 상태이므로 동일한 결과를 얻기 위해서는 다시 원하는 요소만 활성화 시켜야 합니다.
X-dir (Mxx) : X방향의 휨모멘트를 사용하여 단면검토를 수행하며 전단력 방향도 결정됩니다. (Mxx - Vxx)
Y-dir (Myy) : Y방향의 휨모멘트를 사용하여 단면검토를 수행하며 전단력 방향도 결정됩니다. (Myy - Vyy)
영역을 정의 할 경우 동일방향에 대해 1개의 Elem가 여러 개의 영역에 포함될 수 없습니다.
ex) 영역A(검토부재10, x방향)에 속한 Elem는 영역B(검토부재10, x방향)에는 포함될 수 없습니다. 영역 A(검토부재, x방향)에 속한 Elem는 영역 B(검토부재10, y방향)에는 포함될 수 있습니다.
여러 요소를 단일 부재로 지정한 경우, 부재번호는 Member를 이루는 요소들 중 Local Direction의 I단에 있는 요소 번호로 지정되며 그 요소가 부재의 대표 요소가 된다. 부재의 설계 변수들은 대표 요소에 입력할 경우에만 적용된다. 부재로 지정할 요소들의 재질 및 단면 그리고 절점연결방향(Local Direction)이 다른 경우에는 하나의 부재로 지정할 수 없다. 여러 요소로 분할된 부재를 하나의 Member로 지정하고 설계변수를 자동계산하는 기능을 적용하면 프로그램 내부에서 부재의 연결상태를 고려하여 설계변수 Effective Length Factor (K), Equivalent Moment correction Factor (Cm), Unbraced Length(L,Lb)를 자동계산한다. 따라서 정확한 설계결과를 얻을 수 있다. 설계변수들 중 Effective Length Factor (K), Equivalent Moment Correction Factor (Cm), Moment Magnifier(B1/δb,B2/δs), Limiting Slenderness Ratio는 대표 요소에 입력된 값을 적용하고, Unbraced Length (L,Lb)는 각 요소에 입력된 값을 사용한다.
