기능
강도검증 및 균열 검토를 수행하고자 하는 철근콘크리트 보부재의 단면치수와 환경조건, 철근배근 데이터를 입력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Rebar Input for Beam Section]
입력
모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

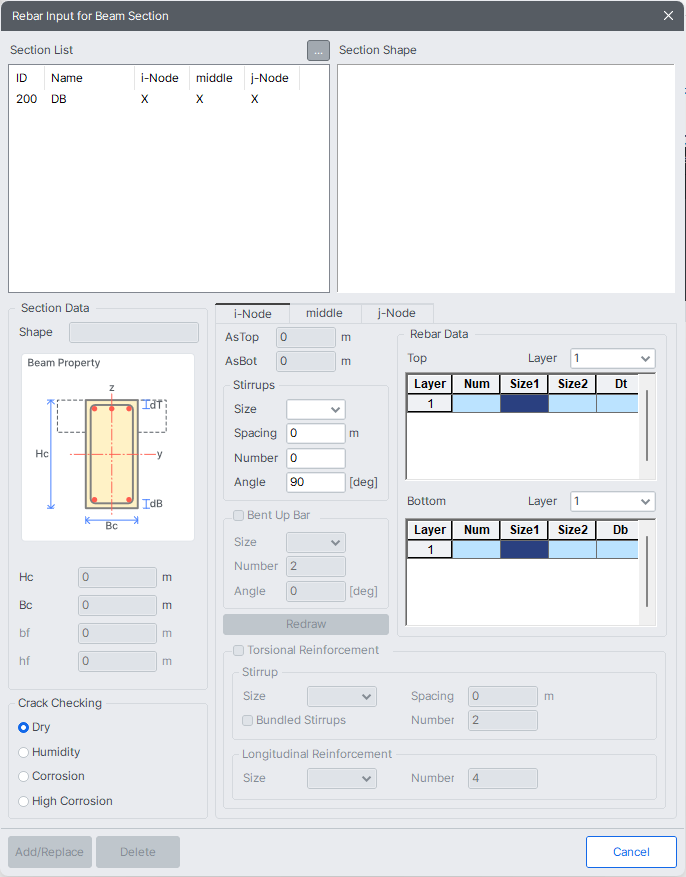

Rebar Input for Beam Section 대화상자
Section List
강도검증을 수행하고자 하는 보부재의 단면특성 목록
ID : 강도검증을 수행하고자 하는 보부재의 단면 번호
NAME : 강도검증을 수행하고자 하는 보부재의 단면 이름
i-Node : 보요소의 i단에서 감도검증 여부 표시
middle : 보요소의 중앙부에서 감도검증 여부 표시
j-Node : 보요소의 j단에서 감도검증 여부 표시
Section Data
보부재의 단면데이터를 나타냅니다.
Shape : 부재단면형태
Hc : 단면의 높이치수
Bc : 단면의 폭치수
bf : T형 단면의 플랜지부 폭치수
hf : T형 단면의 플랜지부 두께치수
사각형단면(Shape = Rectangle)의 높이(Hc)치수와 단면의 폭(Bc)치수에 대한 값은 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당보부재의 단면형태는 사각형단면이어야 한다. T-형단면의 경우(Shape = Tee) 단면치수(Hc, Bc, bf, hf)는 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당보부재의 단면형태는 T-형단면이어야 한다. 단면형태나 단면의 치수를 수정하고 싶은 경우 "Section for Design"을 사용하여 수정한다.
Crack Checking
균열검토시 적용할 환경조건을 선택합니다.
Dry : 건조환경
Humidity : 습윤환경
Corrosion : 부식성 환경
High Corrosion : 고부식성 환경
i-Node, middle, j-Node
강도검증을 수행하고자 하는 보부재의 각 위치별 철근데이터를 입력합니다.
AsTop : 상부철근량이 표시됩니다.
AsBot : 하부철근량이 표시됩니다.
Rebar Data
상, 하부 철근데이터를 입력합니다.
Top
상부 철근데이터를 입력합니다.
Layer : 배근단수
Number : 철근의 개수
Size : 철근의 규격. 교번 배근시 Size1과 Size2에 각각 규격을 입력한다.
Dc : 단면상부에 배근될 주철근 중심에서 단면상단부 표면까지의 거리(피복두께)
Bottom
하부 철근데이터를 입력합니다.
Layer : 배근단수
Number : 철근의 개수
Size : 철근의 규격
Dc : 단면하부에 배근될 주철근 중심에서 단면하단부 표면까지의 거리(피복두께)
Stirrups
전단 철근데이터를 입력합니다.
Size : 철근의 규격
Spacing : 철근의 간격
Number : 철근의 다리수
보부재의 상단 및 하단에 배근된 주철근의 피복두께를 입력하며, 상단 또는 하단 주철근에 대한 피복두께가 입력되어 있지 않은 경우(dc = 0)에는 딘면검증을 수행하지 않는다. 강도검증을 수행하고자 하는 보부재의 각 위치별 철근은 i절점, Middle, j 절점에 모두 입력할 필요가 없이 하나에만 입력을 할 수 있으며, 철근데이터가 존재하지 않으면 강도검증을 수행하지 않는다.
i 절점, j 절점, Middle 중 하나만 철근입력이 된 경우 : 입력된 철근데이터를 프로그램 내부에서 모든 위치의 철근데이터로 적용하여 강도검증을 수행
i 절점-j 절점이 입력된 경우 : i 절점의 철근데이터를 Middle 위치에 적용하여 강도검증을 수행
i 절점-Middle 위치에 입력된 경우 : i 절점의 철근데이터를 j 절점에 적용하여 강도검증을 수행
Middle 위치-j 절점이 입력된 경우 : j 절점의 철근데이터를 i 절점에 적용하여 강도검증을 수행
Redraw
철근 배근데이터를 그림으로 보여줍니다.
Add/Replace
선택한 단면에 입력한 Rebar 데이타를 적용하거나 기존 데이터를 새로 입력한 값으로 바꿉니다.
Delete
선택한 단면에 대해 입력한 Rebar 데이타를 삭제합니다.
Cancel
입력한 데이터를 적용하지 않고 대화상자를 종료합니다.
