[Civil] 판요소에 Singular Error가 발생합니다.

질문

판요소의 Singular Error가 발생합니다.



답변1

보요소와 Rigid Link를 연결합니다.

보요소는 Dx, Dy, Dz, Rx, Ry, Rz 6방향에 대한 자유도를 갖지만, 판요소는 Rz 자유도를 제외한 5방향 자유도를 갖습니다. 서로 다른 요소가 연결될 때에는 이렇게 서로 다른 자유도의 단절에 주의해야 합니다.

판요소와 수직으로 연결된 보요소에 비틀림이 작용하면, 판요소는 z방향 회전에 아무런 저항을 할 수 없으므로, 보요소가 빙글빙글 돌아가는 상태가 됩니다. 이런 조건에서 Singular Error가 발생합니다.

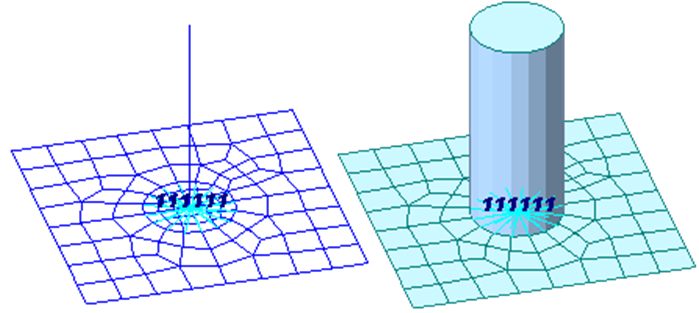

보요소에 작용하는 비틀림하중을 전달하기 위해, 아래 그림과 같이 Rigid Link를 연결합니다. Rigid Link를 통해 비틀림은 면내방향 하중으로 바뀌게 됩니다.

Rigid Link를 연결하는 영역은 실제 구조물에서 변위가 구속되는 영역까지로 합니다. 예를 들어 기둥의 면적이나 직접기초의 면적, 받침의 면적으로 삼을 수 있습니다.



답변2

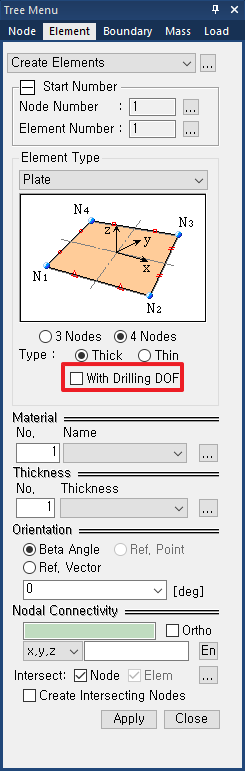

판요소를 생성할 때, with Drilling DOF 옵션을 체크합니다.

기본적으로 판요소는 두께방향 회전 자유도가 없지만, midas Civil에서는 6방향 자유도를 모두 갖는 판요소도 제공하고 있습니다. 판요소를 생성할 때, with Drilling DOF 옵션이 있습니다. 해당 옵션은 "법선방향 자유도 고려 여부 선택"으로, 체크하면 6방향 자유도를 모두 갖는 판요소가 생성됩니다.
