질문
강체연결은 어떻게 입력하나요?
답변1
Rigid Link 기능을 사용합니다.

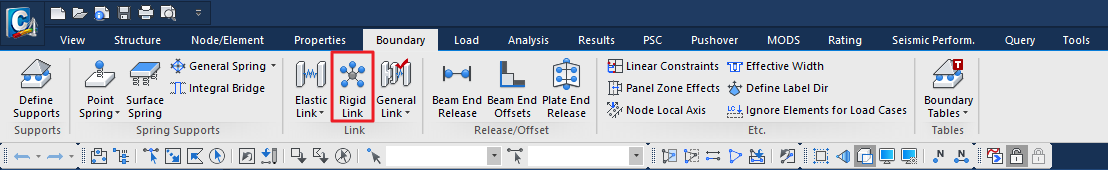

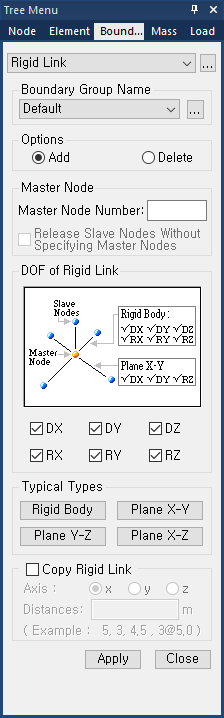

[Boundary] 탭 > [Link] 그룹 > Rigid Link기능은 자유도를 구속하는 방법을 사용합니다. "DOF of Rigid Link"에서 구속시킬 자유도를 선택할 수 있습니다. Master Node와 Slave Nodes를 설정하고, 그 사이를 Rigid Link로 연결합니다. Slave Nodes의 변위는 Master Node의 변위를 따라갑니다.
답변2
Elastic Link 기능을 사용합니다.

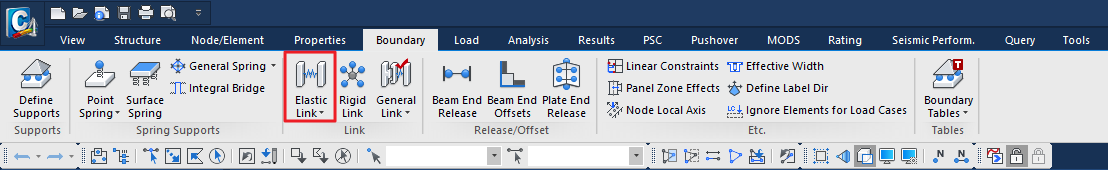

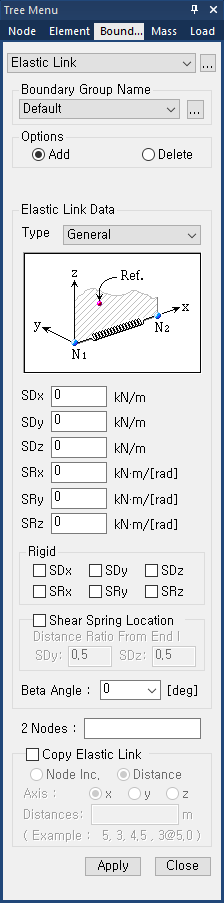

[Boundary] 탭 > [Link] 그룹 > Elastic Link 기능은 강성을 조절하는 방법을 사용합니다. 두절점 사이를 무한히 큰 강성의 보요소로 연결하는 것과 같습니다. General Type 에서 방향별로 큰 강성을 입력할 수 있습니다. 강제받침을 모델링 할 때, 주로 사용됩니다.
Type에서 Rigid Type을 선택하면 프로그램 내부에서 자동으로 강성을 할당합니다. 모델에 따라 강성 범위가 다르므로, 특정한 값으로 강체강성을 한정할 수 없습니다. CIVIL 에서는 모델 내의 가장 큰 요소강성에 10e5배를 곱한 강성을 할당합니다.
답변3

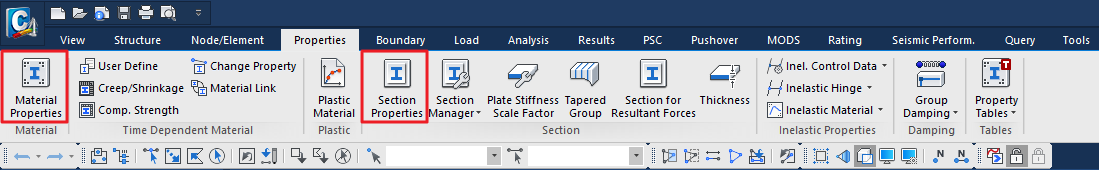

재질, 단면 정보를 사용합니다.

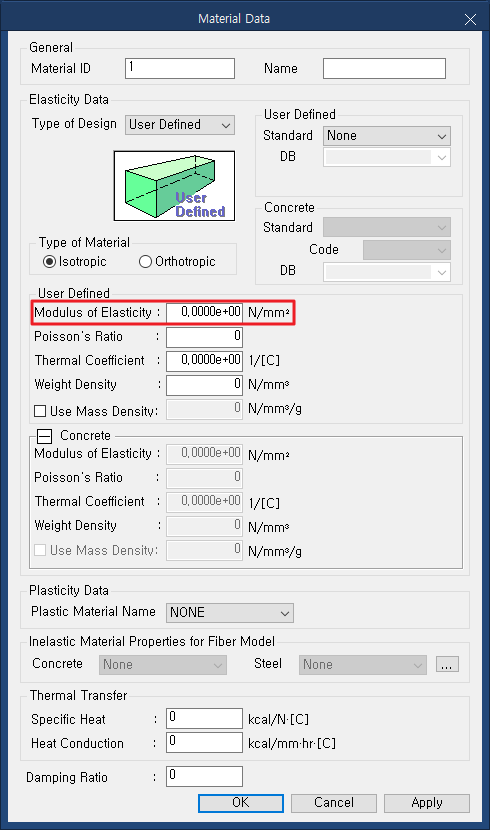

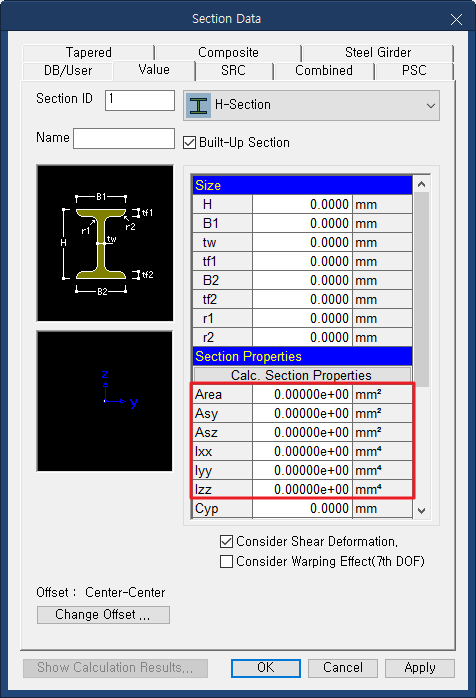

Elastic Link 에서 강성의 크기를 직접 입력했다면, 재질 정보의 탄성계수와 단면 정보의 단면상수(단면적, 단면2차모멘트 등..)를 조절해서 강체로 거동하도록 할 수 있습니다.
