기능
- 철골철근콘크리트 합성기둥부재(Steel-Concrete Composite Column)의 강도검증시 필요한 철골철근콘크리트 단면데이터와 철근데이터를 입력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [SRC Design] > [Modify SRC Section Data]
입력
모델링영역에서 부재를 먼저 선택한 후 다음내용을 입력합니다.

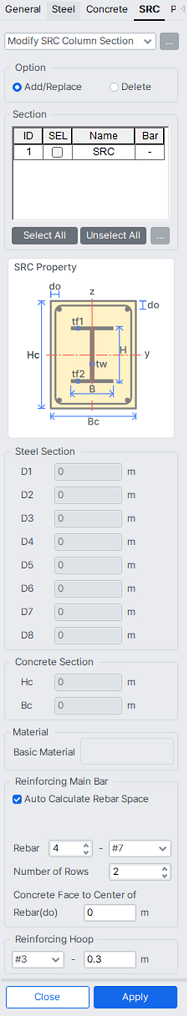

Modify SRC Section Data 대화상자
Option
값을 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합
Delete : 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 입력하지 않아도 됩니다.
Property No.
자동설계 또는 강도검증을 수행하고자 하는 철골철근콘크리트 부재의 단면성질번호
Type of SRC
철골철근콘크리트 부재의 단면형태 및 치수를 수정하고자 할 경우 사용합니다. 이 버튼을 누르면 설계단면수정대화상자가 나타납니다.
Steel Section
철골철근콘크리트 부재 중 철골단면데이터를 나타냅니다.
IH : 철골단면의 높이치수(원형강관일 경우 철골단면의 외곽지름)
B(tw) : 철골단면의 폭치수(원형강관일 경우 철골단면의 두께)
tw : 철골단면의 웨브두께치수
tf1 : 철골단면의 첫번째 플랜지 치수
tf2 : 철골단면의 두번째 플랜지 치수
Cw : 철골단면이 각형강관일 경우 단면을 구성하는 웨브의 중심간 간격(Default : Cw = B-tw)
철골 및 콘크리트 단면치수에 대한 값은 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당 철골철근콘크리트 부재의 외곽단면형태는 원형(Circle) 또는 사각형(Rectangle) 단면이어야 한다
Concrete Section
콘크리트 부재의 단면데이터를 나타냅니다.
Hc : 철골매립형 콘크리트단면의 높이치수(원형단면의 경우 외곽지름)
Bc : 철골매립형 콘크리트단면의 폭치수
철골매립형 부재의 경우에만 사용되며, 철골을 감싸고 있는 콘크리트 단면의 외곽치수를 나타낸다. 단, 콘크리트 충전형 부재의 경우에는 나타나지 않는다.
Material
부재 재질을 나타냅니다.
Basic Material : 환산단면성질을 계산하기 위한 기준재질을 나타냅니다.
Reinforcing Bar
강도검증을 수행하고자 하는 철골철근콘크리트의 철근데이터를 입력합니다.
Auto Calculate Rebar Space : 주철근간격을 프로그램에서 자동계산할 것인지, 직접 간격을 입력할 것인지 여부를 선택하는 항목으로, 이 항목이 체크된 경우에는 주철근의 배근간격을 프로그램에서 자동계산하여 적용하며, 체크되지 않은 경우에는 아래의 주철근 배근간격(Rebar Space)를 직접 입력하여야 합니다.
Rebar : 주철근의 개수와 표준규격을 입력합니다.
Number of Row : 철골철근콘크리트 단면에 배근된 주철근의 가로배열수
Concrete Face to Center of Rebar(do) : 배근된 주철근의 중심에서 콘크리트 단면 외곽 표면까지의 거리(피복두께)
철골매립형 부재의 경우에만 철근데이터를 입력할 수 있으며, 콘크리트 충전형 부재의 경우에는 입력할 수 없다.
철골철근콘크리트 부재 주철근의 피복두께를 입력하며, 주철근에 대한 피복두께가 입력되어 있지 않은 경우(do = 0)에는 프로그램 내부에서 다음과 같이 계산하여 적용한다.
do = MAX (Hc/10, Bc/10, 2.5) in ≤ 3 in
철골철근콘크리트 부재에 대한 강도검증을 수행하기 위해서는 철근데이타가 반드시 필요하며, Rebar에 입력되는 주철근의 갯수는 반드시 4의 배수로 입력하여야 한다.
동일한 철골철근콘크리트 부재에 철근데이터가 중복 입력된 경우는 해당 철골철근콘크리트 부재에 대하여 최종 입력된 값을 적용(Update)한다.
입력된 철근데이터가 단면성질번호 순으로 정리된 데이터 테이블로 확인할 수 있으며, 데이터 테이블에서도 수정/추가 및 삭제가 가능하다.
데이터 테이블의 호출 방법은 다음과 같다.
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [SRC Design] > [SRC Design Tables] > [Modify SRC Section Data]
Reinforcing Hoop
전단철근의 데이터를 입력합니다.(AIJ-SRC01, JGJ138-01에만 적용)
Apply
입력한 값을 선택됀 부재에 적용합니다.
Cancel
입력 Dialog Bar를 닫습니다.
