기능
- 미리 수행된 해석결과와 강도검증 입력정보를 이용하여 대한건축학회 철골철근콘크리트 구조계산규준(AIK-SRC2K, 허용응력설계법), 미국 SSRC(Structural Stability Research Council)의 철골철근콘크리트 합성기둥부재 설계기준(SSRC79, 허용응력설계법), 일본건축학회 철골-철근콘크리트 구조계산규준(AIJ-SRC01, 허용응력설계법) 그리고 중국공업규격 철골철근콘크리트 구조계산규준(JGJ138-02)에 따라 철골철근콘크리트부재들의 강도검증을 수행하는 명령어 입니다.
- 철골철근콘크리트부재 강도검증 모듈은 기둥부재로 설정된 경우만 강도검증을 수행합니다. 적재하중 감소계수, 지진력에 대한 수정계수, Moving Load에 대한 전체부재 강도검증 및 선택된 부재의 각종변수 변경에 따른 재강도검증, 최적단면의 제공기능, 변경단면을 적용한 재해석 및 재강도검증 기능을 제공합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [SRC Design] > [SRC Code Check]
입력
강도검증 출력결과는 요소(Element)별 또는 단면(Property)별로 최대 조합응력비를 갖는 위치 및 하중조합조건의 강도검증 결과를 출력합니다.
강도검증 결과는 사용자선택 단위계를 기준으로 출력합니다.
AIK-SRC2K

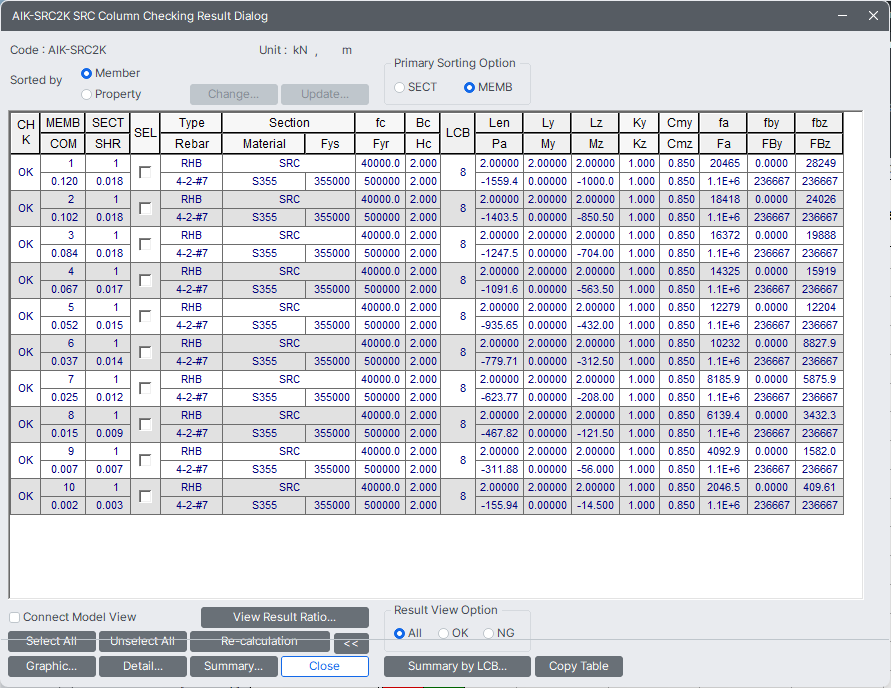

AIK-SRC2K Code Checking Result 대화상자
내용은 SSRC79와 동일합니다.

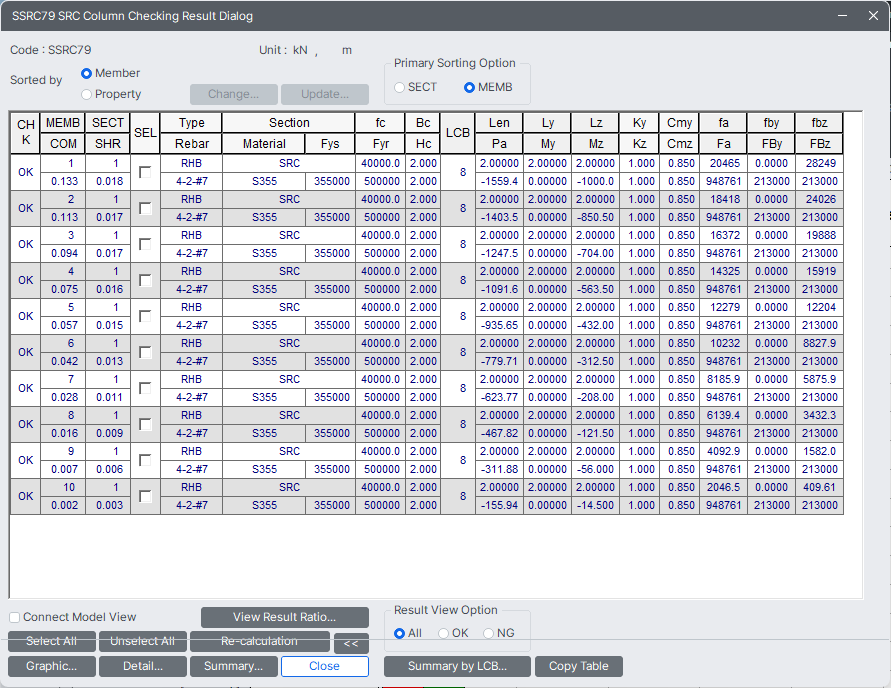

SSRC79
SSRC79 Code Checking Result 대화상자
CHK : 부재별 강도검증결과의 표시
"OK" : 조합응력비와 전단응력비가 1.0이하이고, 세장비가 허용세장비보다 작은 경우
"OK*" : 조합응력비와 전단응력비가 1.0이하이고, 세장비가 허용세장비보다 큰 경우
"NG" : 조합응력비와 전단응력비가 1.0을 초과하고, 세장비가 허용세장비보다 작은 경우
"NG*" : 조합응력비와 전단응력비가 1.0을 초과하고, 세장비가 허용세장비보다 큰 경우
ELEM : 요소번호
PROP : 단면번호
COM : 최대 조합응력비 (Maximum Combined Interaction Ratio)
SHR : 전단력에 대한 응력비 (발생전단응력/허용전단응력)
SEL : 단면변경, 재검토, 결과출력을 위한 부재선택
Type : 단면형상기호
RBO : 직사각형(콘크리트)단면에 Box(철골)를 포함한 콘크리트 비충전 단면
RBC : 직사각형(콘크리트)단면에 Box(철골)를 포함한 콘크리트 충전 단면
RPO : 직사각형(콘크리트)단면에 Pipe(철골)를 포함한 콘크리트 비충전 단면
RPC : 직사각형(콘크리트)단면에 Pipe(철골)를 포함한 콘크리트 충전 단면
CBO : 원형(콘크리트)단면에 Box(철골)를 포함한 콘크리트 비충전 단면
CBC : 원형(콘크리트)단면에 Box(철골)를 포함한 콘크리트 충전 단면
CPO : 원형(콘크리트)단면에 Pipe(철골)를 포함한 콘크리트 비충전 단면
CPC : 원형(콘크리트)단면에 Pipe(철골)를 포함한 콘크리트 충전 단면
EBC : 콘크리트가 충전된 Box(철골) 단면
EPC : 콘크리트가 충전된 Pipe(철골) 단면
RHB : 직사각형(콘크리트)단면에 H형강을 포함한 단면
CHB : 원형(콘크리트)단면에 H형강을 포함한 단면
Rebar : 사용자에 의해 입력된 철근규격 및 철근개수를 표시한 것이다.
표기방법 : n1-n2-Dxx(#xx, Pxx, dxx, xxM).
(n1 : 주철근 개수, n2 : 주철근의 가로줄, xx : 주철근의 규격).
Member Name : 사용자 입력 및 프로그램 내부 철골 단면명칭
Material : 사용자 입력 및 프로그램 내부 철골 재질명칭
Fy : 철골 항복강도
fc : 콘크리트의 설계기준강도
Fyr : 주철근에 대한 설계기준강도
Bc, Hc : 콘크리트 단면의 폭, 높이치수
LCB : 최대 조합응력비가 발생하는 하중조합조건번호
Len : 해석모델의 절점좌표를 기준으로 계산된 부재길이
Ly, Lz : 부재의 강축(y-Axis) 및 약축(z-Axis)에 대한 비지지길이
Pa : 부재의 축력. (Pa > 0 : 인장, Pa < 0 : 압축)
My, Mz : 부재의 강축 및 약축에 대한 소요휨강도
Ky, Kz : 부재의 강축 및 약축에 대한 유효좌굴길이계수.
Cmy, Cmz : 부재의 강축 및 약축에 대한 모멘트 확대계수에 대한 조정계수
fa : 부재축방향 발생압축응력(발생인장응력)
fby, fbz : 부재의 강축 및 약축에 대한 발생휨응력
Fa : 부재축방향 허용압축응력(허용인장응력)
FBy, FBz : 부재의 강축 및 약축에 대한 허용휨응력

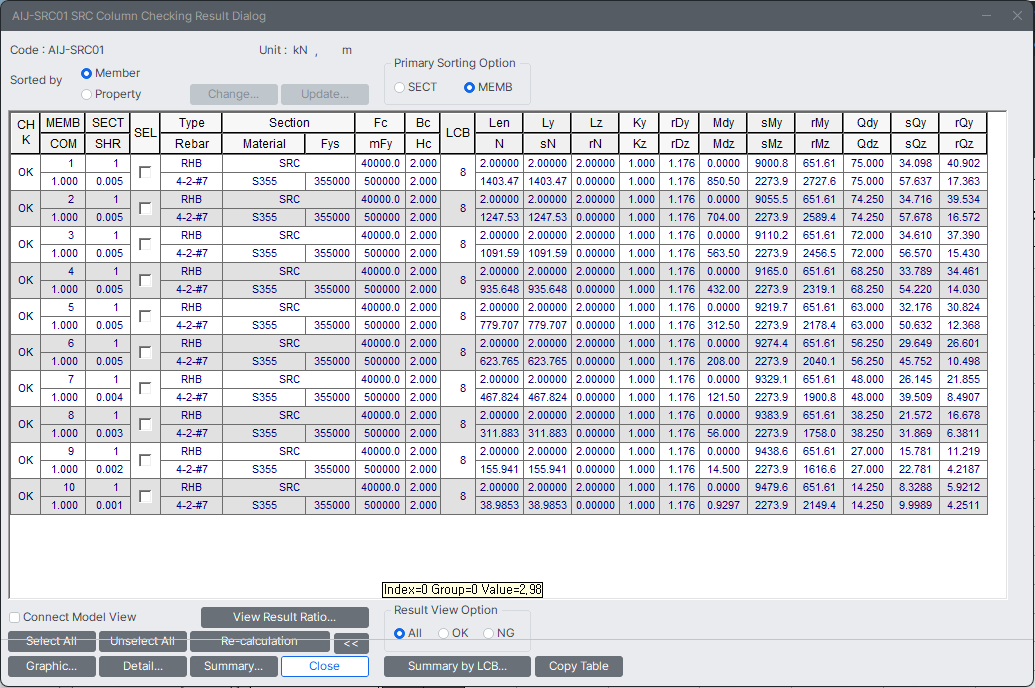

AIJ-SRC01
AIJ-SRC01 Code Checking Result 대화상자
Fy : 철골의 항복응력도
Fc : 콘크리트의 설계기준강도
mFy : 주근의 항복응력도
rDy, rDz : 부재의 강축 및 약축에 대한 장주의 철근콘크리트 부분의 휨모멘트에 곱하는 할증계수
sN : 철골부분의 허용축력
rN : 철근콘크리트 부분의 허용축력
sMy, sMz : 부재의 강축 및 약축에 대한 철골부분의 허용 휨모멘트
rMy, rMz : 부재의 강축 및 약축에 대한 철근콘크리트부분의 허용 휨모멘트
기타내용은 SSRC79와 동일합니다.

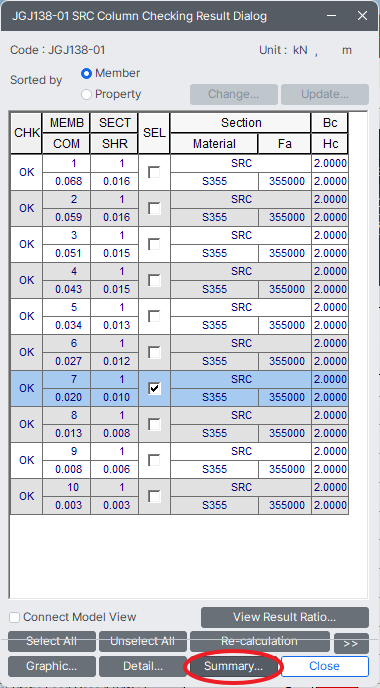

JGJ138-01

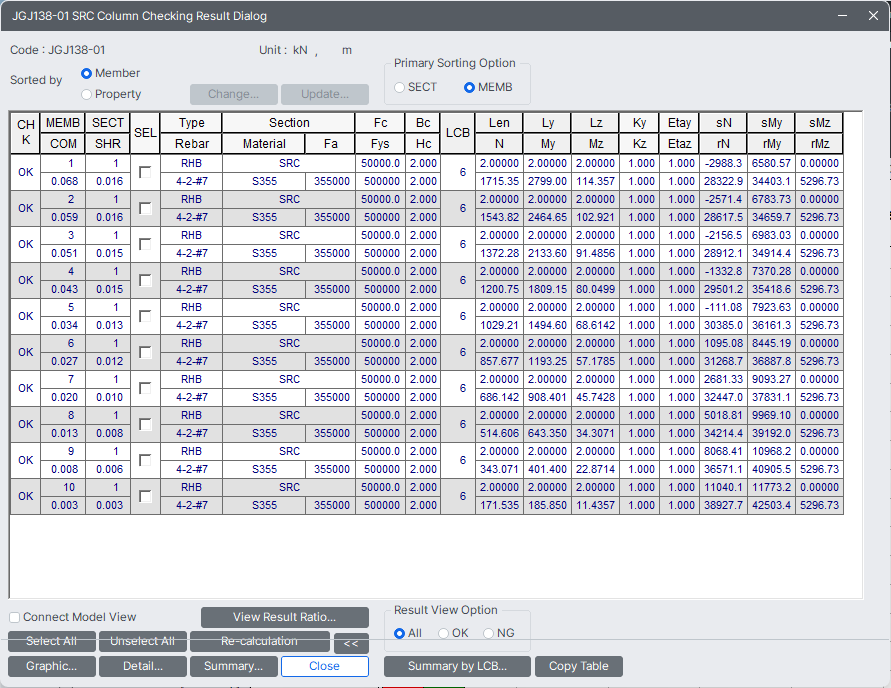

JTJ138-01 Code Checking Result 대화상자
CHK : 부재별 강도검증결과의 표시
"OK" : 조합강도비와 전단강도비가 1.0이하이고, 세장비가 허용세장비보다 작은 경우
"OK*" : 조합강도비와 전단강도비가 1.0이하이고, 세장비가 허용세장비보다 큰 경우
"NG" : 조합강도비와 전단강도비가 1.0을 초과하고, 세장비가 허용세장비보다 작은 경우
"NG*" : 조합강도비와 전단강도비가 1.0을 초과하고, 세장비가 허용세장비보다 큰 경우
ELEM : 요소번호
PROP : 단면번호
COM : 최대 조합응력비 (Maximum Combined Interaction Ratio)
SHR : 전단력에 대한 강도비 (발생전단강도/허용전단강도)
SEL : 단면변경, 재검토, 결과출력을 위한 부재선택
Type : 단면형상기호(공통사항)
RBO : 직사각형(콘크리트)단면에 Box(철골)를 포함한 콘크리트 비충전 단면
RBC : 직사각형(콘크리트)단면에 Box(철골)를 포함한 콘크리트 충전 단면
RPO : 직사각형(콘크리트)단면에 Pipe(철골)를 포함한 콘크리트 비충전 단면
RPC : 직사각형(콘크리트)단면에 Pipe(철골)를 포함한 콘크리트 충전 단면
CBO : 원형(콘크리트)단면에 Box(철골)를 포함한 콘크리트 비충전 단면
CBC : 원형(콘크리트)단면에 Box(철골)를 포함한 콘크리트 충전 단면
CPO : 원형(콘크리트)단면에 Pipe(철골)를 포함한 콘크리트 비충전 단면
CPC : 원형(콘크리트)단면에 Pipe(철골)를 포함한 콘크리트 충전 단면
EBC : 콘크리트가 충전된 Box(철골) 단면
EPC : 콘크리트가 충전된 Pipe(철골) 단면
RHB : 직사각형(콘크리트)단면에 H형강을 포함한 단면
CHB : 원형(콘크리트)단면에 H형강을 포함한 단면
Rebar : 사용자에 의해 입력된 철근규격 및 철근개수를 표시한 것이다.
표기방법 : n1-n2-Dxx(#xx, Pxx, dxx, xxM).
(n1 : 주철근 개수, n2 : 주철근의 가로줄, xx : 주철근의 규격).
Member Name : 사용자 입력 및 프로그램 내부 철골 단면명칭
Material : 사용자 입력 및 프로그램 내부 철골 재질명칭
Fa : 철골의 항복응력도
Fc : 콘크리트의 설계기준강도
Fyr : 주근의 항복응력도
Bc, Hc : 콘크리트 단면의 폭, 높이치수
LCB : 최대 조합응력비가 발생하는 하중조합조건번호
Len : 해석모델의 절점좌표를 기준으로 계산된 부재길이
Ly, Lz : 부재의 강축(y-Axis) 및 약축(z-Axis)에 대한 비지지길이
N : 부재의 축력. (N > 0 : 인장, N < 0 : 압축)
My, Mz : 부재의 강축 및 약축에 대한 소요휨강도
Ky, Kz : 부재의 강축 및 약축에 대한 유효좌굴길이계수.
Etay,Etaz : 부재의 강축 및 약축에 대한 편심거리 증대계수
sN : 철골부분의 허용축력
rN : 철근콘크리트 부분의 허용축력
sMy,sMz : 부재의 강축 및 약축에 대한 철골부분의 허용 휨모멘트
rMy, rMz : 부재의 강축 및 약축에 대한 철근콘크리트부분의 허용 휨모멘트
공통 Control
Code : SSRC79 : 강도검증에 적용된 규준을 나타냅니다.
Unit : tonf, m : 사용자 선택 단위계를 나타냅니다.
Sorted by Member,Property
Sorted by Member : 개별 부재에 대한 설계 결과를 표시합니다. 정렬 순서는 아래의 "Primary Sorting Option"에 따릅니다.
Sorted by Property : 같은 Property Name을 가지고 있는 부재 중 설계결과가 가장 불리한 부재들만을 각 단면별로 출력합니다. 이 옵션을 선택 후 'SEL'기능을 이용하여 단면을 선택하면 해당 단면에 속한 전체부재가 선택됩니다. 또한 이 옵션을 선택하면 MEMB(부재번호)는 '0'으로 출력됩니다.
Primary Sorting Option
자동설계 결과를 부재별로 출력할 때의 정렬 기준을 선택합니다. 단면번호, 또는 부재번호를 기준으로 설정할 수 있습니다.
Sellect All, Unsellect All : 모든 부재를 선택하거나 모든 부재의 선택을 취소합니다.
Apply : 설계결과 창을 닫지 않은 상태에서 특정부재의 각 설계변수들을 재설정하고 그 부재만을 재설계할 때 사용하는 기능입니다.
설계된 부재 전체에 영향을 줄 수 있는 설계변수(Modify Steel Material 등)를 수정할 때는 설계결과가 삭제되므로 이 기능을 이용할 수 없다
Connect Model View : 모델뷰와 선택된 부재 연동여부 설정
>> : 강도검증 결과 자세히 나타내기
Close : 강도검증 결과 간략히 나타내기

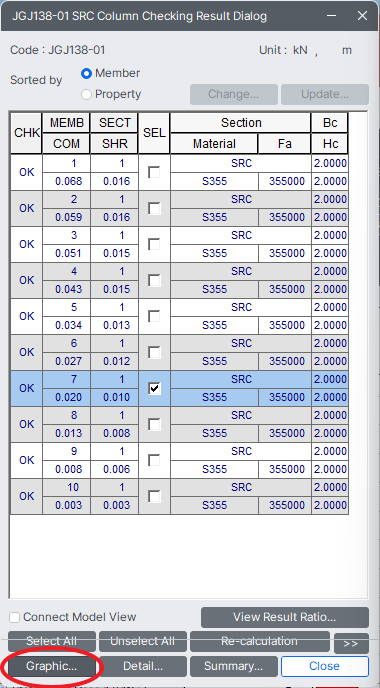

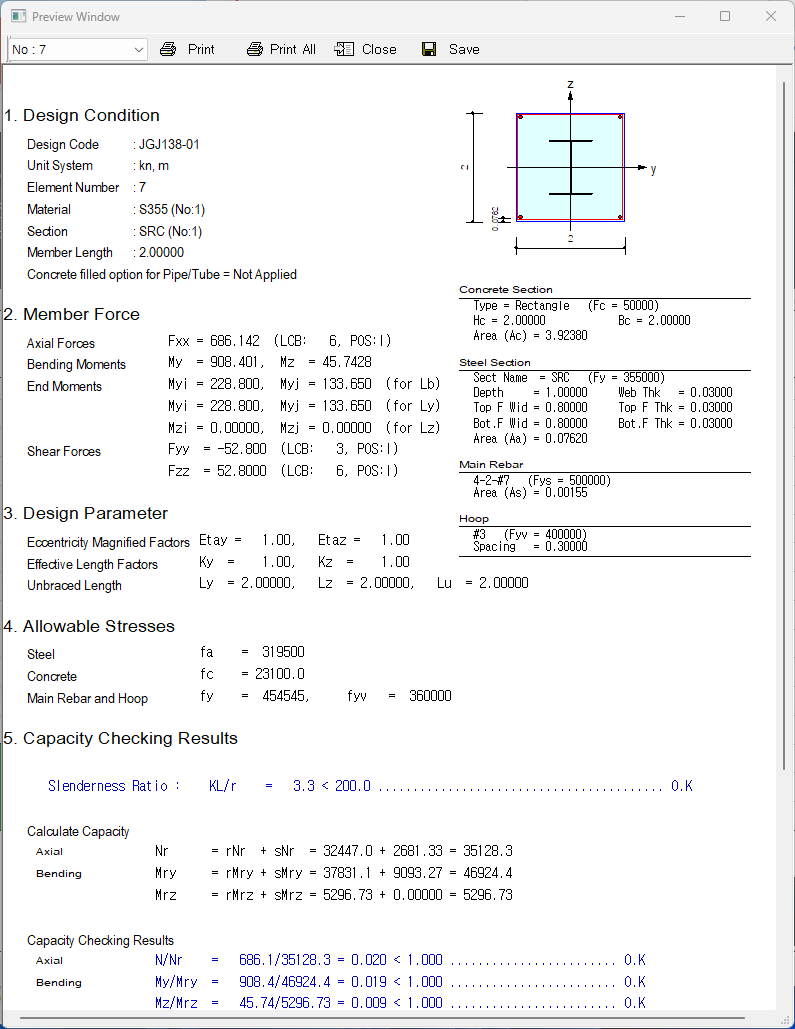

Graphic.. : 선택된 부재들의 강도검증결과 요약계산서 출력

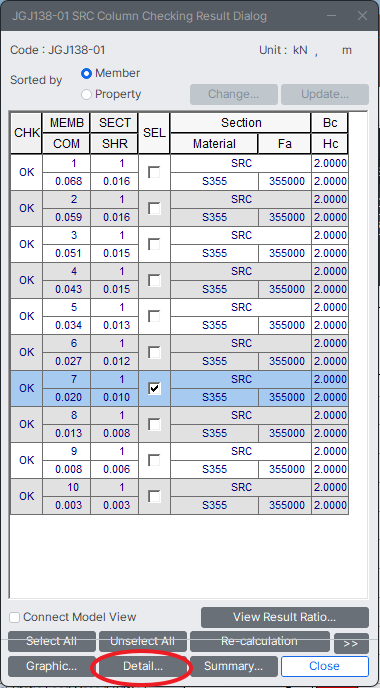

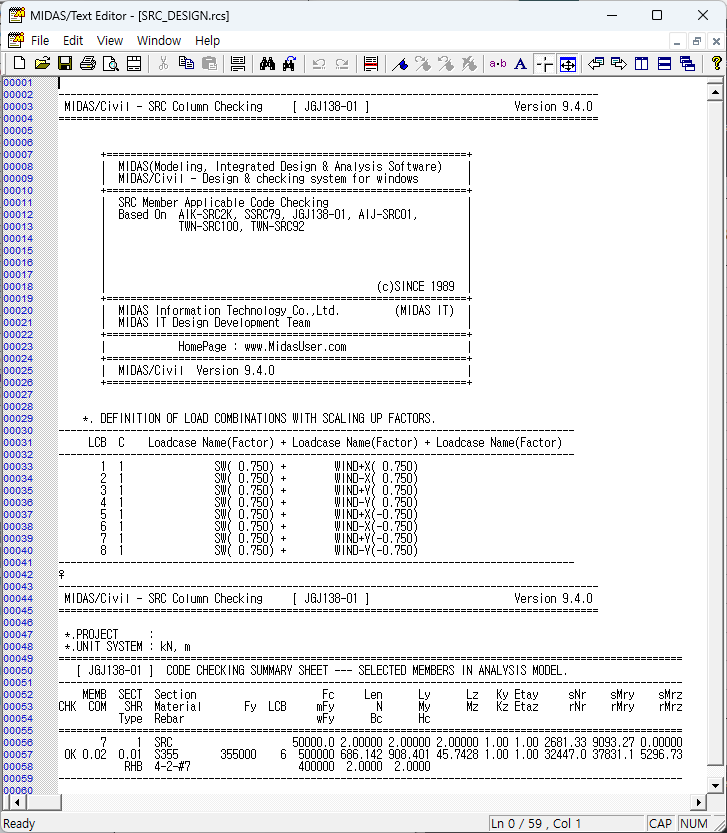

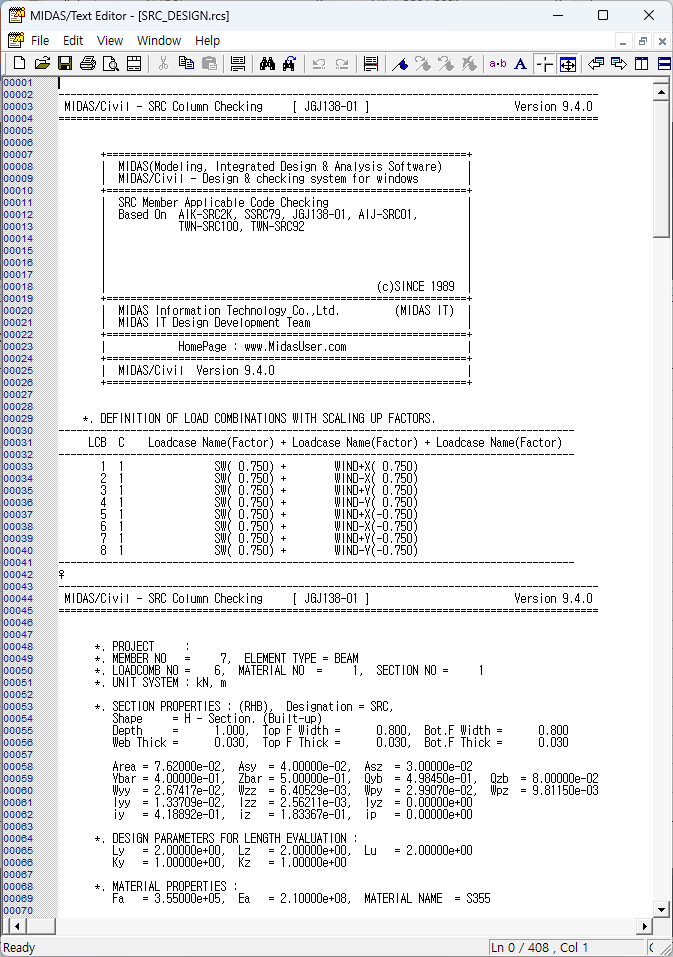

Detail.. : 선택된 부재들의 강도검증 결과 상세계산서 출력
Summary.. : 선택된 부재들의 강도검증결과 요약 List 출력
단면별 출력에서는 최대조합 응력비의 대표 부재 결과값 출력
Result View Option
All : 강도검증된 전체결과를 Checking Result 대화상자에 출력
OK : 강도검증된 결과 중 OK된 결과를 Checking Result 대화상자에 출력
NG : 강도검증된 결과 중 NG된 결과를 Checking Result 대화상자에 출력
Summary by LCB : 선택된 부재의 전체 철골조합에 대한 강도검증 결과를 출력
Close : 설계결과 창을 닫습니다.
단면변경
Change
선택된 요소들의 조건에 맞는 단면을 제안하며 콘크리트 단면에 철근이 사용된 단면형상 (RBO,RBC,RPO,RPC,CBO,CBC,CPO,CPC,RHB,CHB)인 경우는 콘크리트 및 철근과의 간섭을 고려하여 만족하는 단면만 제안합니다.
철골과 철근의 간격은 Modify SRC Section Data에서 입력된 철근간격을 이용합니다.

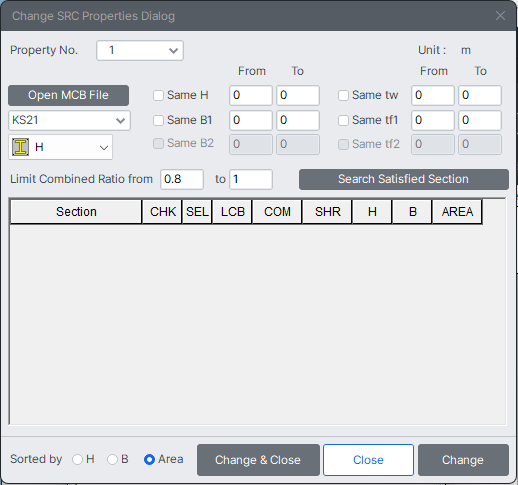

Change SRC Properties 대화상자
Member Name : 프로그램 내부 단면명칭
CHK : 단면별 강도검증결과의 표시
"OK" : 조합응력비와 전단응력비가 1.0이하이고, 세장비가 허용세장비보다 작은 경우
"NG" : 조합응력비와 전단응력비가 1.0을 초과하고, 세장비가 허용세장비보다 작은 경우
SEL : 변경하고자 하는 단면을 선택합니다
LCB : 최대 조합응력비가 발생하는 하중조합조건번호
COM : 최대 조합응력비 (Maximum Combined Interaction Ratio)
SHR : 전단력에 대한 응력비 (발생전단응력/허용전단응력)
H : 철골단면의 높이
B : 철골단면의 폭
Area : 철골단면의 단면적
Property No. : 변경할 단면번호 선택
Open MCB File : 단면 DB로 사용할 MCB 파일 열기
(KS) : 변경하고자 하는 단면의 DB 결정
(H) : 변경하고자 하는 철골 단면의 형상 결정 (RBO,RBC,RPO,RPC,CBO,CBC,CPO,CPC,RHB,CHB 중 선택)
H : RHB , CHB
B(Open) : RBO , CBO
B(Close) : RBC, CBC
B(Filled) : EBC
P(Open) : RPO, CPO
P(Close) : RPC, CPC
P(Filled) : EPC
Open과 Close가 선택된 경우는 콘크리트 단면이 변경되지 않으나 Filled가 선택된 경우에는 콘크리트 단면이 자동 변경되므로 주의가 필요하다.
변경하고자 하는 단면치수 범위 결정
현재 사용하고 있는 철골단면과 일부치수가 같은 철골단면으로 범위를 설정할 경우는 CheckBox를 지정하고 범위를 지정할 경우 From과 To에 사용하고 있는 단위에 맞게 치수를 입력합니다. 알고있는 치수로 변경단면을 설정할 경우는 From에만 치수를 입력합니다.
변경하고자 하는 철골단면 범위
Limit combined ratio from : 변경할 단면의 조합응력비(조합강도비) 범위 결정
Search Satisfied Section : 조건에 맞는 철골단면으로 변경된 철골철근콘크리트 단면의 강도검증결과 수행 및 출력
Sorted by : 단면 강도검증결과 출력 Sorting 기준 선택
H, B 혹은 A를 기준으로 해당단면을 정렬하는 경우, 만일 H를 기준으로 정렬하였는데 동일한 크기가 검색되었다면 B를 기준으로 2차정렬이 수행되며, Area를 기준으로 정렬하였다면 2차정렬은 H와 B 순서로 수행됩니다.
Change&Close : 선택된 단면으로 강도검증을 수행한 후, SRC 강도검증 결과 파일(.GD4)에 변경된 결과를 저장하고 종료
Change : 선택된 단면으로 강도검증을 수행한 후, SRC 강도검증 결과파일(.GD4)에 변경된 결과를 저장
Close : 대화창을 닫습니다.
변경단면 Update
Update : 강도검증 후 변경된 단면을 모델링 정보에 Update합니다.
Update 기능으로 변경된 단면이 데이터베이스(DB)에서 지정한 단면이라면 모델데이터의 단면명칭도 DB명칭과 동일하게 자동으로 변경됩니다.

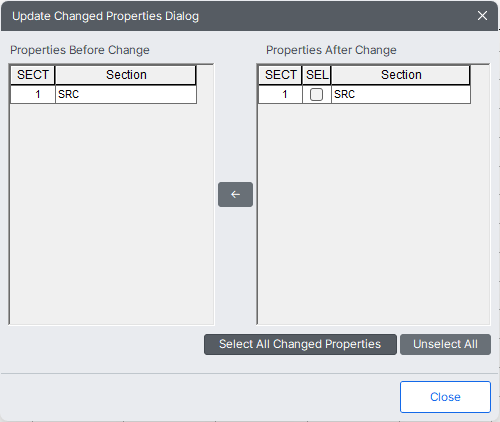

Update Changed Properties 대화상자
Properties Before Changed : 해석수행시 적용된 단면정보
Properties After Changed : 최종 강도검증 수행후 변경된 단면정보
Select All Changed Properties : 변경된 단면만 자동 선택
Remove All : 전체 선택 취소
<- : 선택된 단면을 모델링 정보에 Update합니다. Update를 실행하면 해석결과 및 강도겸증결과는 삭제되므로 다시 강도검증을 수행할 경우 재해석 과정이 필요합니다.
Close : 종료

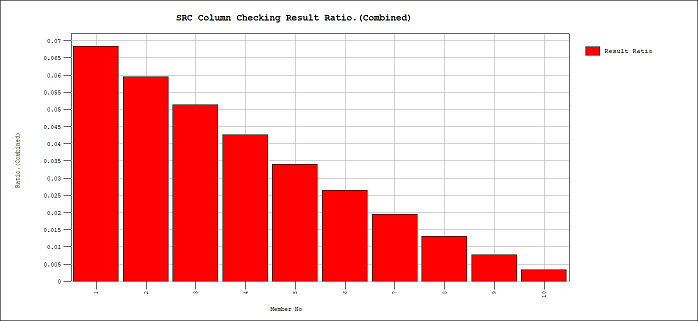

강도검증 결과 그래프 출력
View Result Ratio : 부재별, 재료별, 단면별로 강도검증 결과를 그래프 출력합니다.

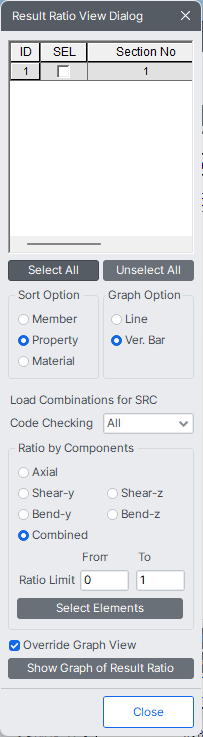

Result Ratio View 대화상자
Select All : 전체선택
Unselect All : 전체선택 취소
Sort Option : 그래프 출력을 위한 Sorting 기준 선택 (SEL 선택을 위한 Table 출력기준 설정)
Graph Option : 그래프 출력형태 선택 (Line, Vertical Bar 중 선택)
Load Combinations for Steel : 그래프출력 하중조합조건 결정(All 전체 하중조합조건 중 최대 Ratio 발생 하중조합조건)
(Axial~Combined) : 출력할 Ratio 종류 선택
Ratio Limit From To : 출력할 Ratio 범위 설정
Select Elements : Sorting 기준, 하중조합조건, Ratio 종류 및 범위를 만족하는 부재 Model View에서 선택
Override Graph view : 새로운 View에서 그래프를 출력할 것인지 여부 설정 (Check된 경우 기존 View에 출력)
Show Graph of Result Ratio : 선택된 조건에 만족하는 부재의 강도검증결과 Ratio 그래프 출력
Close : 종료
