KDS 24 12 31 : 2018 생성 편집

Design Parameter

기능

  • Composite Plate Girder 설계를 위한 입력변수를 설정합니다.



호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > Design_Parameters.png [Design Parameter]



입력

MODS-design-Composite design-KDS 24 12 31-design parameter.png

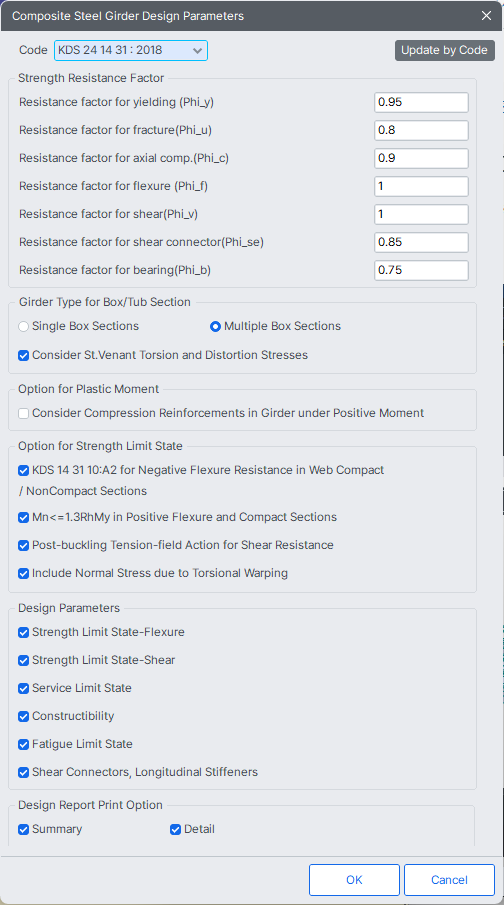

Design Parameters 입력 대화상자

Code : 설계기준 선택

Update by Code : 설계기준에 따라 입력값 Update


Strength Resistance Factor

Resistance factor for yielding(Phi_y) : 인장력(총단면 적용 시 항복)에 대한 강도저항계수(Фy)

Resistance factor for fracture(Phi_u) : 인장력(순단면 적용 시 파단)에 대한 강도저항계수(Фu)

Resistance factor for axial comp.(Phi_c) : 축방향 압축력에 대한 강도저항계수(Фc)

Resistance factor for flexure(Phi_f) : 휨에 대한 강도저항계수(Фf)

Resistance factor for shear(Phi_v) : 전단에 대한 강도저항계수(Фv)

Resistance factor for shear connector(Phi_se) : 전단연결재에 대한 강도저항계수(Фsc)

Resistance factor for bearing(Phi_b) : 핀의 지압력에 대한 강도저항계수(Фb)


Girder Type for Box/Tub Section

Single Box Sections : 단일박스 단면 옵션을 선택할 경우 단면 비틀림으로 인한 종방향 뒴응력과 횡방향 휨응력을 피로한계상태 검토에 고렬해야 하기 대문에 체크박스가 비활성화됩니다.

Multiple Box Sections : 다중박스 단면 옵션을 선택할 경우 KDS 14 31 10 : 2017의 4.3.3.2.2.3의 요구조건에 만족하지 않는다면 단면 비틀림으로 인한 종방향 뒴응력과 횡방향 휨응력을 고려해야 하기 때문에 Consider St. Venant Torsion and Distortion Stresses 옵션이 활성화됩니다.

Consider St. Venant Torsion and Distorsion Stresses (직선교 선택 시 비활성)

: 피로응력범위에 횡방향 휨응력을 추가로 고려할 것인지 여부를 체크합니다.

체크 시, 피로설계조건에서 Warping Stress Range를 입력하는 부분이 활성화 처리


Option for Plastic Moment

Consider Compression Reinforcement in Girder under Positive Moment

소성모멘트 계산 옵션으로 정모멘트부일 때 소성 모멘트와 소성 중립축 계산에 적용되는 압축 철근을 고려할지 여부를 선택할 수 있습니다.


Option for Strength Limit State

KDS 24 31 10 : A2 for Negative Flexure Resistance in Web Compact / NonCompact Sections

부모멘트 휨저항강도 계산 시 조밀 웨브 또는 비조밀 웨브의 소성화계수 적용 여부를 선택할 수 있습니다.

Mn<=1.3 RhMy in Positive Flexure and Compact Sections

연속 지간에서 정모멘트 휨을 받는 Compact Sections일 경우 Mn 값은 1.3RhMy 값으로 제한됩니다. KDS 14 31 10 : 2017 4.3.3.1.7.1 (2)의 내용으로 제한 여부를 선택할 수 있습니다.

Post-buckling Tension-field Action for Shear Resistance

보강 웨브의 공칭전단강도 산정 시 수직보강재의 조건에 따라 강도를 부가하는 산정식을 사용할 지 여부를 선택할 수 있습니다.

Include Normal Stress due to Torsion Warping

구속된 뒴틀림으로 인한 Normal Stress는 강합성 단면의 설계에 도입할 수 있습니다. Section Properties 입쳑창에서 뒴틀림 효과를 고려(Consider Warping Effect)를 체크된 상태로 해석되어야 합니다. 뒴틀림 효과를 고려한 해석을 수행한 후 해당 옵션을 체크해야 설계에 반영됩니다.


Design Parameters

Strength Limit State-Flexure : 휨에 대한 극한한계상태 검토

Strength Limit State-Shear : 전단에 대한 극한한계상태 검토

Service Limit State : 사용한계상태 검토

Constructibility : 시공성 검토

Fatigue Limit State : 피로한계상태 검토

Shear Connector, Longitudinal Stiffners : 전단연결재, 종방향 보강재 검토
