기능
- Composite Section의 바닥판 부분에 종방향(요소의 축방향) 철근, Steel 거더 부분에 종방향 보강재 정보를 입력합니다. 입력된 종방향 철근 정보는 단면의 강성계산과 설계에 반영되며, 또한 크리프 및 건조수축에 대한 철근의 구속 효과를 고려할 수 있습니다. 종방향 보강재 정보는 해석에는 반영되지 않으며 설계 검토에만 사용됩니다.
- 종방향 철근입력 방법은 Reinforcement of Sections 의 철근입력과 동일하므로 여기서는 종방향 보강재의 입력방법에 대해서 설명합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Longitudinal Reinforcement]
입력
모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

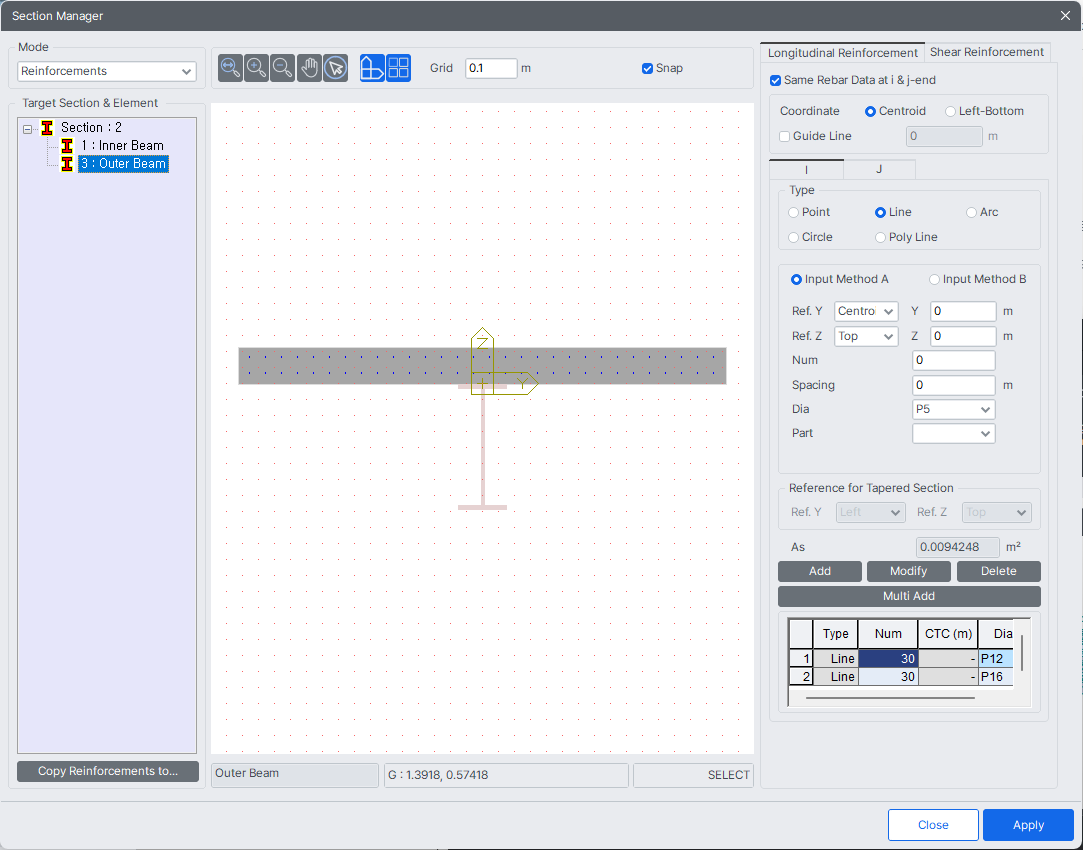

Longitudinal Reinforcement 대화상자
Target Section & Element
보강재 정보를 입력할 단면 ID를 선택합니다. Composite Section에만 보강철근 정보를 입력할 수 있으므로 Composite Section 이외의 단면은 List에 출력되지 않습니다.

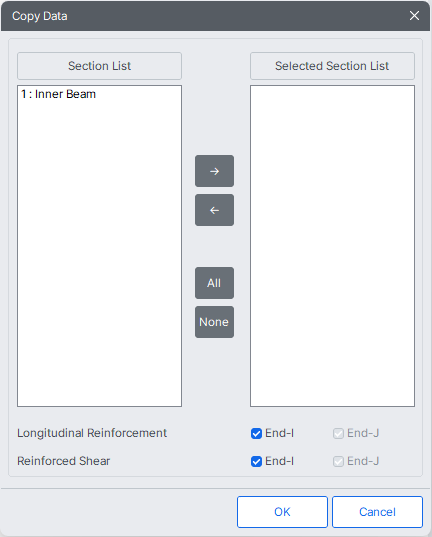

Copy Reinforcement & Stiffener to...
기존 입력된 합성 단면의 철근 및 보강재 정보를 다른 합성 단면으로 복사합니다.
Section List : Model에 입력된 합성단면 중 철근정보가 입력되지 않은 단면의 리스트
Selected Section List : 철근정보를 복사할 합성단면의 List
Longitudinal Reinforcement : 선택된 I단 혹은 J단의 바닥판 종방향 철근을 복사합니다.
Reinforced Stiffener : 선택된 I단 혹은 J단의 보강재를 복사합니다.
