기능
- 강합성 단면의 설계 수행 시 적용할 횡방향 보강재를 정의합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Transverse Stiffener]
입력

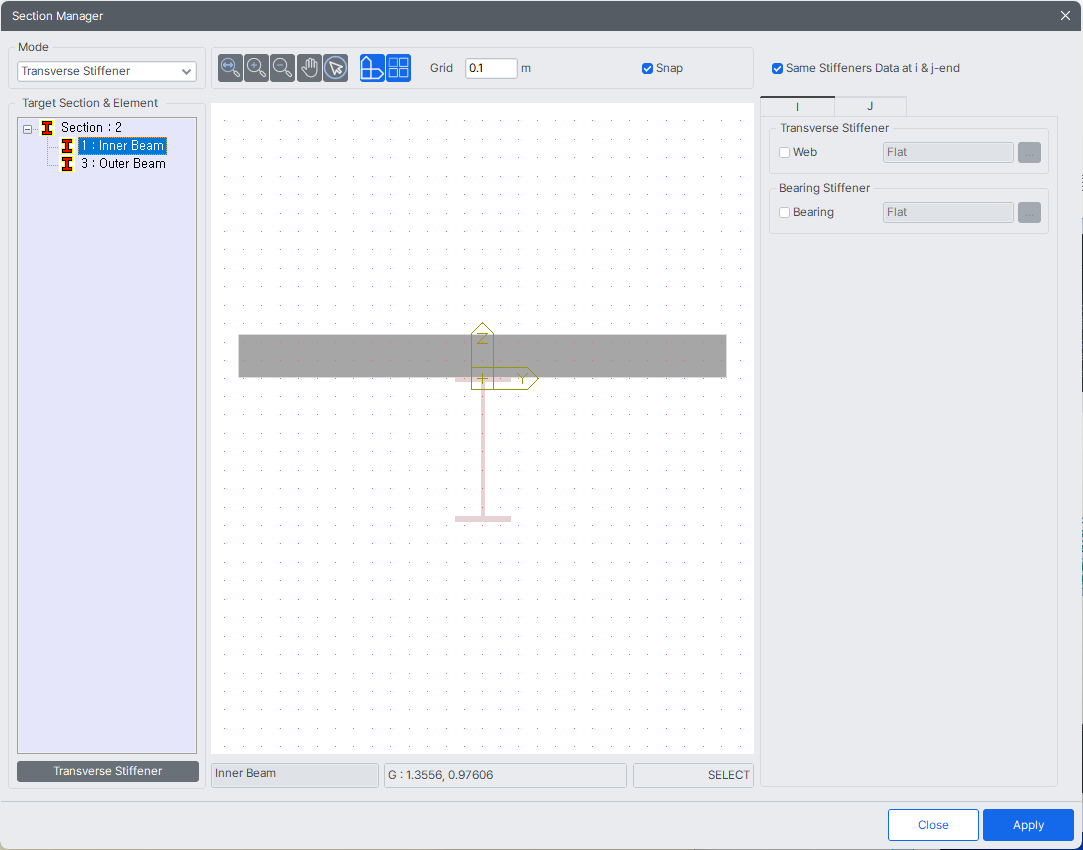

Transverse Stiffener 대화상자
Steel Material Selection
Web : 체크 시 웨브에 횡방향 보강재 정의
... : Stiffener 정보 입력
One Stiffener : 일방향 Stiffener 정의
Two Stiffener : 양방향 Stiffener 정의
Fy : 횡방향 보강재의 항복강도 정의
... : Code에서 재질정보 선택
Code : 표준규격(Code) 선택
Grade : 재질 종류 선택
Fy : 선택된 재질의 항복강도 출력
Pitch : 횡방향 보강재의 배치 간격
B : 횡방향 보강재의 폭
t : 횡방향 보강재의 두께
