Curved Bridge Info.

기능

• 곡선교 설계 시 곡선교의 곡률반경을 입력합니다.
• 입력된 곡률반경은 곡률효과로 인한 횡방향 휨모멘트 산정 시 반영됩니다.
• 곡선교 설계시에만 적용되는 내용으로 Design Parameter에서 Straight Bridge 선택 시 비활성화 됩니다.

호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Curved Bridge Info.]

입력

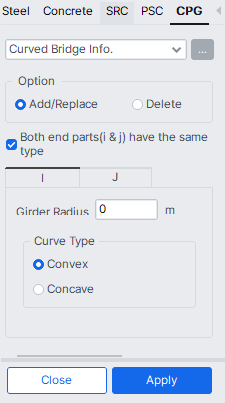

Curved Bridge Info. 대화상자

Curved Bridge Info.

Both end parts(I & j) have the same shear connector

선택한 요소의 I단, J단이 동일한 전단연결재 정보를 가지는 경우 이 옵션에 체크하고 I단 탭에만 전단연결재 제원을 입력하면 J단에 자동으로 동일한 정보가 입력됩니다.

Girder Radius : 곡선교 교량의 곡률반경을 입력합니다.

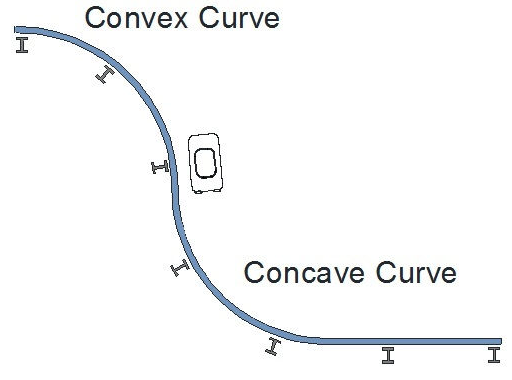

Curve Type : 교량의 곡률방향 선택 (Convex & Concave)
