기능
- 데크 돌출부에 의한 횡방향 모멘트 산정을 위한 변수 입력 (횡방향 휨응력 fl 산정시 사용)
- 곡선교 설계시에만 적용되는 내용으로 Design Parameter에서 Straight Bridge 선택 시 비활성화 됩니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Deck Overhang Load]
입력

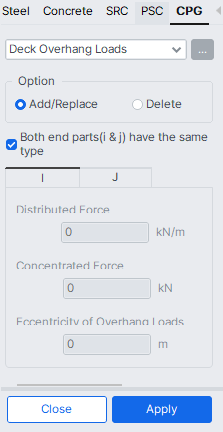

Deck Overhang Load 대화상자
Deck Overhang Load
Both end parts(I & j) have the same shear connector
선택한 요소의 I단, J단이 동일한 전단연결재 정보를 가지는 경우 이 옵션에 체크하고 I단 탭에만 전단연결재 제원을 입력하면 J단에 자동으로 동일한 정보가 입력됩니다.
Distributed Force : 데크 돌출부에 의한 하중을 단위길이당 하중으로 입력
Concentrated Force : 데크 돌출부에 의한 하중을 집중 하중으로 입력
Eccentricity of Overhang Loads : 데크 돌출부의 편심거리 입력
Deck Overhang Load에 의한 횡방향 휨모멘트 산정
Deck Overhang Load에 의한 횡방향 휨모멘트 산정
