기능
- Composite Plate Girder 설계를 위한 입력변수를 설정합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Design Parameter]
입력

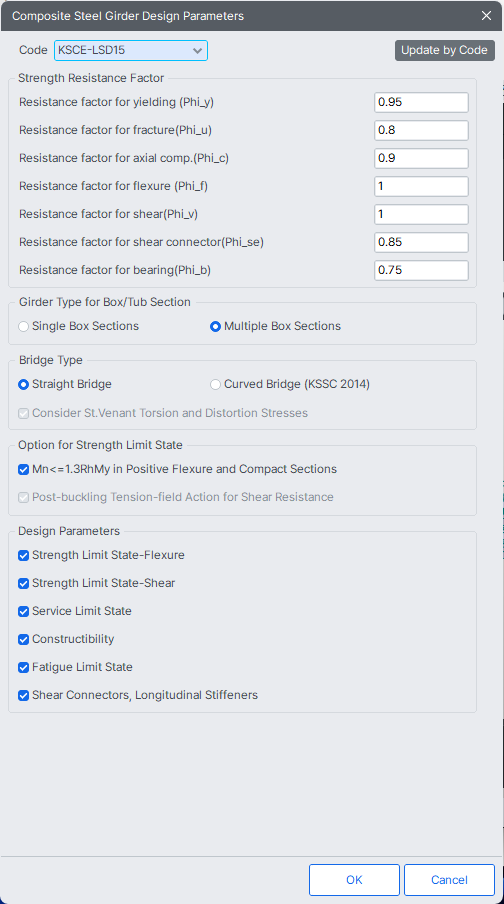

Design Parameters 입력 대화상자
Code : 설계기준 선택
Update by Code : 설계기준에 따라 입력값 Update
Strength Resistance Factor
강도저항계수(도로교설계기준 ‘2015 6.5.4.2 저항계수’ 참조)
Resistance factor for yielding(Phi_y) : 인장력(총단면 적용 시 항복)에 대한 강도저항계수(Фy)
Resistance factor for fracture(Phi_u) : 인장력(순단면 적용 시 파단)에 대한 강도저항계수(Фu)
Resistance factor for axial comp.(Phi_c) : 축방향 압축력에 대한 강도저항계수(Фc)
Resistance factor for flexure(Phi_f) : 휨에 대한 강도저항계수(Фf)
Resistance factor for shear(Phi_v) : 전단에 대한 강도저항계수(Фv)
Resistance factor for shear connector(Phi_se) : 전단연결재에 대한 강도저항계수(Фsc)
Resistance factor for bearing(Phi_b) : 핀의 지압력에 대한 강도저항계수(Фb)
Girder Type for Box/Tub Section
Single Box Sections : 단일박스 단면
Multiple Box Sections : 다중박스 단면
Consider St. Venant Torsion and Distorsion Stresses (직선교 선택 시 비활성)
피로응력범위에 횡방향 휨응력을 추가로 고려할 것인지 여부를 체크합니다.
체크 시, 피로설계조건에서 Warping Stress Range를 입력하는 부분이 활성화 처리
Bridge Type
Straight Bridge : 직선교
Curved Bridge(KSSC 2014) : 곡선교(강구조설계기준 2014). 도로교설계기준 2015에서는 곡선교 설계가 불가능하기 때문에 곡선교 설계 시 강구조 설계기준 2014 기준으로 설계 수행.
Consider St. Venant Torsion and Distorsion Stresses (직선교 선택 시 비활성)
피로응력범위에 횡방향 휨응력을 추가로 고려할 것인지 여부를 체크합니다.
체크 시, 피로설계조건에서 Warping Stress Range를 입력하는 부분이 활성화 처리
Option for Strength Limit State
Post-buckling Tension-field Action for Shear Resistance (직선교 선택 시 비활성)
보강웨브의 공칭전단강도 산정 시 수직보강재의 조건에 따라 강도를 부가하는 산정식을 사용할 지 여부를 선택하는 항목
Design Parameters
설계를 수행항 항목 선택
Strength Limit State-Flexure : 휨에 대한 극한한계상태 검토
Strength Limit State-Shear : 전단에 대한 극한한계상태 검토
Service Limit State : 사용한계상태 검토
Constructibility : 시공성 검토
Fatigue Limit State : 피로한계상태 검토
Shear Connector, Longitudinal Stiffners : 전단연결재, 종방향 보강재 검토
