기능
- 전단연결재 정보를 입력합니다.
- 먼저 화면에서 전단연결재를 입력하고자 하는 요소를 선택하고, 대화창에 전단연결재 제원 입력후 리스트에 추가합니다. MIDAS/CIVIL에서는 전단연결재를 요소단위로 입력하며, 전단연결재 정보가 서로 다른 요소들에 대해서는 각각 따로 입력해야 합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Shear Connector]
입력
모델링 영역에서 해당 요소들을 먼저 선택한 후 다음 내용을 입력합니다.

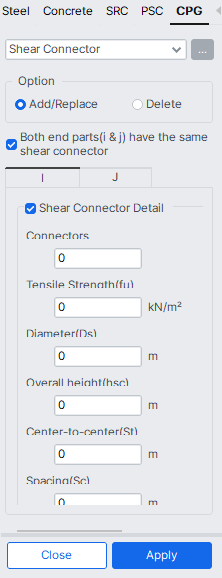

Shear Connector 대화상자
Both end parts(I & j) have the same shear connector
선택한 요소의 I단, J단이 동일한 전단연결재 정보를 가지는 경우 이 옵션에 체크하고 I단 탭에만 전단연결재 제원을 입력하면 J단에 자동으로 동일한 정보가 입력됩니다.
Shear Connector Detail
Connector : 전단연결재의 횡방향 개수.
Tensile Strength : Stud의 인장 강도
Diameter : Stud의 지름
Overall height : Stud 높이
Center-to-center : stud의 횡방향 간격
Spacing : stud의 종방향 간격
Add
요소를 화면에서 선택후 전단연결재 정보를 입력한 후 이 버튼을 클릭하여 선택한 요소들을 리스트에 추가합니다
Modify
리스트에 표시된 부재의 전단연결재 정보 변경후 이 버튼을 클릭하여 수정된 내용을 적용합니다.
Delete
리스트에서 부재 정보를 삭제 합니다.
