기능
- 횡방향 보강재 정보를 입력합니다.
- 먼저 화면에서 횡방향 보강재를 입력하고자 하는 요소를 선택하고, 대화창에 정보를 입력한 후 리스트에 추가합니다. MIDAS/CIVIL에서는 횡방향 보강재를 요소단위로 입력하며, 횡방향 보강재 정보가 서로 다른 요소들에 대해서는 각각 따로 입력해야 합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Transverses Stiffness]
입력
모델링 영역에서 해당 요소들을 먼저 선택한 후 다음 내용을 입력합니다.

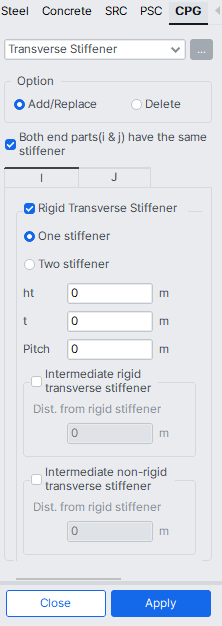

Transverses Stiffness 대화상자
Both end parts(I & j) have the same stiffener
선택한 요소의 I단, J단이 동일한 횡방향 보강재 정보를 가지는 경우 이 옵션에 체크하고 I단 탭에만 횡방향 보강재 제원을 입력하면 J단에 자동으로 동일한 정보가 입력됩니다.
Rigid Trnsverse Stiffener
ht : Stiffener의 폭
t : Stiffener의 두께
Pitch : Rigid transverse stiffener의 간격
Intermediate rigid transverse stiffener(Check)
Dist. From rigid stiffener : rigid stiffener에서부터 떨어진 거리
Intermediate non-rigid transverse stiffener
Dist. From rigid stiffener : rigid stiffener에서부터 떨어진 거리
(EN 1993-1-5, Figure 5.3, 24page 참조)
Add
요소를 화면에서 선택후 횡방향 보강재 정보를 입력한 후 이 버튼을 클릭하여 선택한 요소들을 리스트에 추가합니다.
Modify
리스트에 표시된 부재의 횡방향 보강재 정보 변경후 이 버튼을 클릭하여 수정된 내용을 적용합니다.
Delete
리스트에서 부재 정보를 삭제 합니다.
