기능
- 횡방향 하중에 대한 저항능력 평가를 위한 하중 작용 형식을 선택합니다.
- 먼저 화면에서 Load Application Type 을 지정하고자 하는 요소를 선택하고, 대화창에 정보를 입력한 후 리스트에 추가합니다. MIDAS/CIVIL에서는 Load Application Type 정보를 요소단위로 지정하며, Load Application Type이 서로 다른 요소들에 대해서는 각각 따로 입력해야 합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Types of Load Application(Plate Girder Only)]
입력
모델링 영역에서 해당 요소들 먼저 선택한 후 다음 내용을 입력합니다.

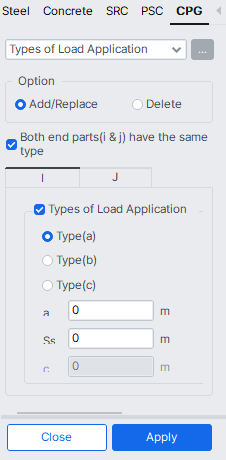

Types of Load Application 대화상자
Both end parts(I & j) have the types
선택한 요소의 I단, J단이 동일한 Load Application Type 정보를 가지는 경우 이 옵션에 체크하고 I단 탭에만 데이터를 입력하면 J단에 자동으로 동일한 정보가 입력됩니다.
Types of Load Application
a : Stiffener의 간격
Ss : 하중작용점의 bearing 너비, (EN 1993-1-5, Figure 6.1 참고)
c : Type(c) 일 경우 단부에서 bearing까지 길이 (EN 1993-1-5, Figure 6.1 참고)

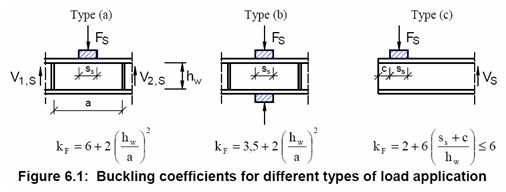

EN 1993-1-5, Figure 6.1
Add
요소를 화면에서 선택후 Load Application Type 정보를 입력한 후 이 버튼을 클릭하여 선택한 요소들을 리스트에 추가합니다.
Modify
리스트에 표시된 부재의 Load Application Type 정보 변경후 이 버튼을 클릭하여 수정된 내용을 적용합니다.
Delete
리스트에서 부재 정보를 삭제 합니다.
