기능
- RC Design Parameter 기능을 이용한 철근 콘크리트 설계시 임의 형태 단면의 기둥에 철근을 입력하기 위한 기능입니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Rebar Input for General Section]
입력

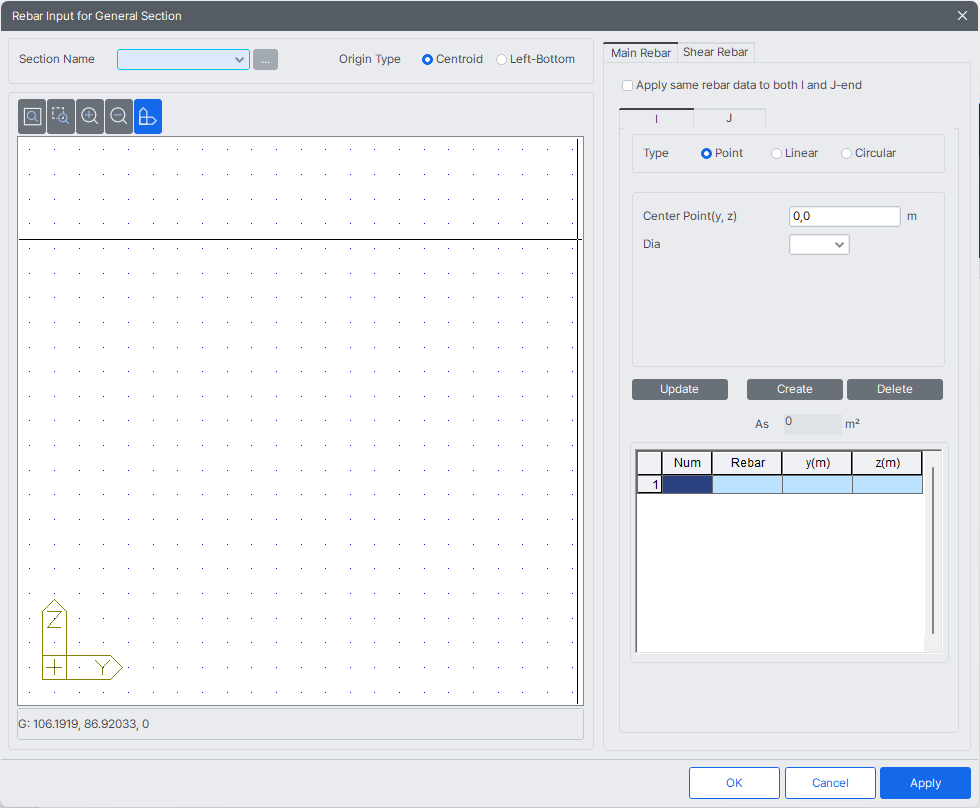

Rebar Input for General Section 대화상자
Section Name
모델에 정의된 Section의 리스트들 중 하나를 선택할 수 있습니다.
Section Name 입력창에 들어올 수 있는 Section의 조건은 다음과 같습니다.
Value Type의 Section (General Type)이어야 합니다.
SPC(Sectional Property Calculator)의 Section Type은 Plane Type이어야 합니다. (Line Type은 해당하지 않습니다.)
해당 Section 으로 이루어진 부재는 모두 Column Type이어야 합니다.
해당 Section으로 이루어진 부재는 모두 Concrete이어야 합니다.
Section 정보를 수정하거나 추가해야 할 경우 ... 버튼을 눌러 Section 정보를 변경하실 수 있습니다.
Section View
선택된 Section의 정보와 입력한 철근정보를 View를 통하여 쉽게 확인 하실 수 있습니다. View는 위에 있는 버튼을 통하여 컨트롤 할 수 있으며, 마우스의 휠버튼(좌측부터 차례로 ‘Zoom All’, ‘Zoom Window’, ‘Zoom In’, ‘Zoom Out’, ‘Show Axis’ )을 이용하여 View 이동 및 Zoom 기능등을 컨트롤 하실 수 있습니다. 입력하신 철근에 마우스를 위치하신 후 마우스의 오른쪽 버튼을 누르시면 해당 철근의 Label, 철근직경 등의 정보를 보여 줍니다.
좌표기준
도심 또는 좌하단 중에 선택합니다. 여기서 선택한 기준에 의한 좌표가 대화상자 좌측 하단에 표시됩니다.Model View에서 원하는 부재를 마우스를 통하여 선택할 수 있으며, 또한 키보드 입력을 통하여 원하는 부재의 번호를 직접 입력할 수 있습니다.
Main Rebar
Main Rebar의 위치 및 직경을 입력하는 방법은 Draw Type에 따라 3가지가 있습니다.

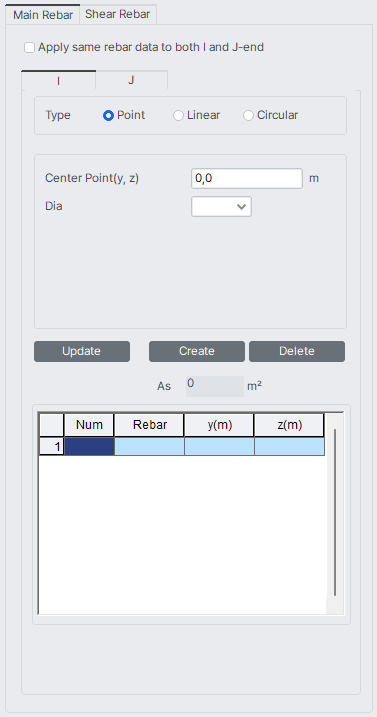

1. Point Type
Point Type의 입력 방법은 한번에 하나의 철근을 입력할 때 사용하며, Center Point(y, z)에 철근의 위치좌표를 입력하고 Dia에 철근직경을 선택하여 입력하는 방법입니다.

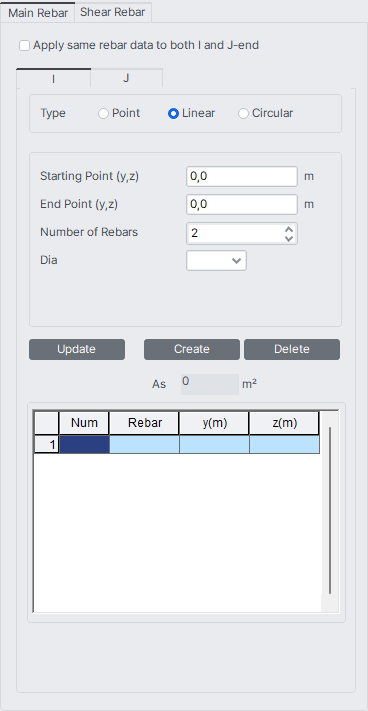

2. Linear Type
Linear Type의 경우는 직선형상의 단면 모양을 따라 철근을 입력할 때 사용합니다.
Staring Point(y, z)에 직선의 시작점을 End Point(y, z)에 직선의 끝점을 입력하신 후 Number of Rebars에는 직선구간에 들어갈 철근의 개수를 입력하고 마지막으로 Dia에 철근직경을 입력하여 직선구간의 여러 개의 철근정보를 간편하게 입력하실 수 있습니다.

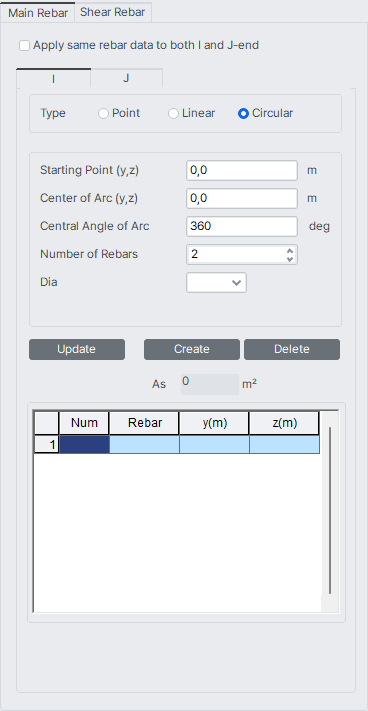

3. Circular Type
Circular Type의 철근입력방법은 단면모양의 곡선구간에 철근을 배치할 때 사용니다.
Starting Point (y, z)에는 첫번째 철근의 위치를 입력하고 Center of Arc (y, z)에는 원의 중심점을 입력합니다. Central Angle of Arc에는 원점을 기준으로 한 마지막으로 배치할 철근의 위치를 각도로 입력합니다. Number of Rebars에는 곡선구간에서의 철근의 개수를 Dia에는 철근의 직경을 입력합니다.
Central Angle of Arc에 입력될 값은 첫번째 철근과 마지막철근의 상대적인 각도가 아닌 원의 중심점(Center of Arc)을 기준으로 하여 마지막철근 위치를 각도로 입력합니다. 즉 원의 중심점에서 +y방향은 0도, +z방향은 90도, -y방향은 180도, -z방향은 270도가 됩니다.
위의 3가지 Type의 방법에서 좌표를 입력할때 입력창에 직접 입력하는 방식과 Section View에서 마우스를 통하여 좌표를 표시하여 입력하는 방식을 모두 지원합니다.
Main Rebar Table
Num : 각각의 Rebar를 구분하기 위하여 번호의 Label을 부여하였습니다.
Rebar : 철근정보 중 직경을 보여줍니다.
y(m), z(m) : 철근의 좌표입니다.
Update : 입력된 철근직경 및 좌표를 수정할때 사용하고 Section View에서도 수정됩니다.
Create : 앞에서 입력한 철근정보들을 가공하여 철근을 Section View와 그리드에 추가합니다.
Delete : 그리드에 선택되어진 철근을 삭제합니다.(Section View에도 삭제됩니다)
그리드의 가장 왼쪽 행에 마우스를 가져가면 마우스가 검은색 ‘→’ 모양으로 바뀌며 그 상태에서 왼쪽 마우스 버튼을 클릭하여 1개 또는 여러 개의 철근을 선택하실 수 있습니다.
Section View 에 Draw된 철근에 마우스를 가져간 뒤 오른쪽 마우스를 누르면 해당 철근의 Label과 철근 직경이 표시가 되며, 해당 철근을 삭제하실때에는 그리드에서 해당 Label의 철근을 선택하신후 ‘Delete’ 버튼을 이용하여 삭제 하실 수 있습니다.
