기능
- 단면설계를 수행하고자 하는 철근콘크리트 보부재의 단면치수 및 피복두께를 입력합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Beam Section Data for Design]
입력
모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

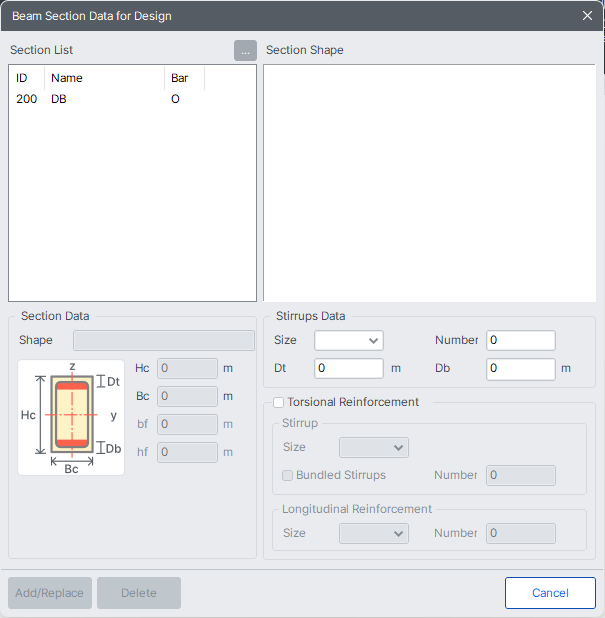

Beam Section Data for Design 대화상자
Section List
단면설계를 수행하고자 하는 보부재의 단면성질
ID : 단면설계를 수행하고자 하는 보부재의 단면 번호
Name : 단면설계를 수행하고자 하는 보부재의 단면 이름
Bar : 단면설계를 수행하고자 하는 보부재에 철근데이터 입력하면 "O"으로 전환
... : 부재의 단면형태 및 치수를 수정하고자 할 경우 사용합니다. 이 버튼을 누르면 설계단면 수정대화상자가 나타납니다.
Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.
Delete : 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 보부재를 입력하지 않아도 됩니다.
Section Data
보부재의 단면데이터를 나타냅니다.
Shape : 부재단면형태
Hc : 단면의 높이치수
Bc : 단면의 폭치수
bf : T형 단면의 플랜지부 폭치수
hf : T형 단면의 플랜지부 두께치수
Stirrups
단면설계를 수행하고자 하는 보부재의 전단철근 데이터 및 피복두께를 입력합니다.
Size : 전단철근 규격
Number : 전단철근 다리수
Dt : 단면상부에 배근될 주철근 중심에서 단면상단부 표면까지의 거리(피복두께)
Db : 단면하부에 배근될 주철근 중심에서 단면하단부 표면까지의 거리(피복두께)
사각형단면(Shape = Rectangle)의 높이(Hc)치수와 단면의 폭(Bc)치수에 대한 값은 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당보부재의 단면형태는 사각형단면이어야 한다. T-형단면의 경우(Shape = Tee) 단면치수(Hc, Bc, bf, hf)는 해석모델에 입력된 단면치수를 각각 적용하며해석모델에 입력된 해당보부재의 단면형태는 T-형단면이어야 한다.
보부재의 상단 및 하단에 배근된 주철근의 피복두께를 입력하며, 상단 또는 하단 주철근에 대한 피복두께가 입력되어 있지 않은 경우(Dt = 0 , Db = 0)에는 단면설계를 수행하지 않는다.
동일한 단면에 철근데이터가 중복 입력된 경우는 해당 단면에 대하여 최종 입력된 값을 적용(Update)한다.
Cancel
입력 대화상자를 닫습니다.
