Beam Section Data for Checking

기능

• 강도검증 및 균열 검토를 수행하고자 하는 철근콘크리트 보부재의 단면치수와 환경조건, 철근배근 데이터를 입력합니다.

호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Beam Section Data for Cheking]

입력

모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

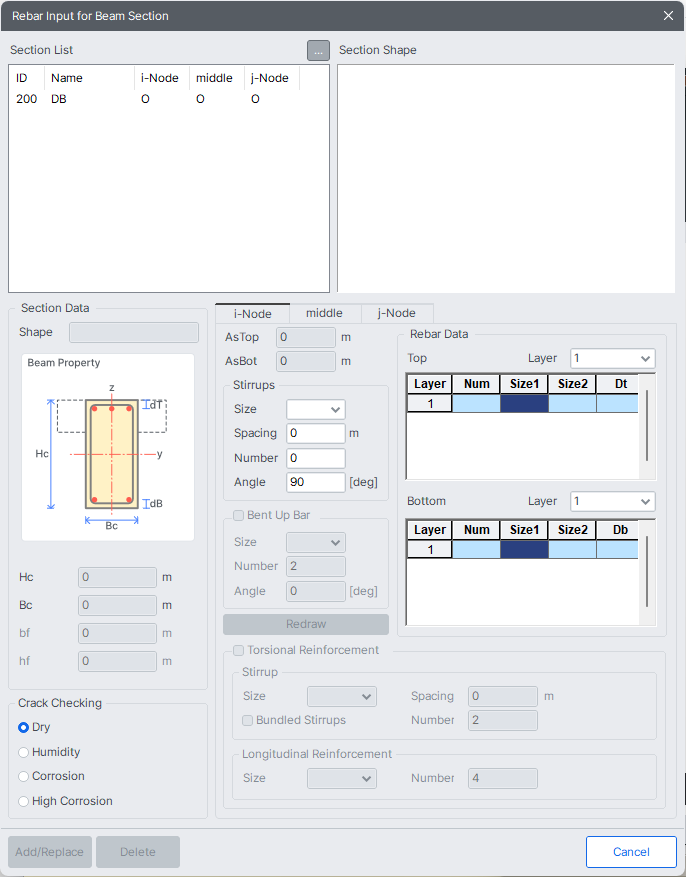

Beam Section Data for Checking 대화상자

Section List

단면설계를 수행하고자 하는 보부재의 단면성질

ID : 단면설계를 수행하고자 하는 보부재의 단면 번호

Name : 단면설계를 수행하고자 하는 보부재의 단면 이름

i-Node, middle, j-Node : 단면설계를 수행하고자 하는 보부재에 철근데이터 입력하면 "O"으로 전환

... : 부재의 단면형태 및 치수를 수정하고자 할 경우 사용합니다. 이 버튼을 누르면 설계단면 수정대화상자가 나타납니다.

Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 보부재를 입력하지 않아도 됩니다.

Section Data

보부재의 단면데이터를 나타냅니다.

Shape : 부재단면형태

Hc : 단면의 높이치수

Bc : 단면의 폭치수

bf : T형 단면의 플랜지부 폭치수

hf : T형 단면의 플랜지부 두께치수

Rebar Data 입력 시 i-Node, j-Node, middle을 선택하여 철근데이터를 입력시킬 수 있습니다. i-Node와 j-Node를 선택하여 입력하면 보부재의 i단과 j단 절점에 철근데이터가 입력되어집니다. middle를 선택하여 입력하면 보부재의 (1/4)L, (2/4)L, (3/4)L 위치에 철근데이터가 입력되어집니다.

Crack Checking

균열검토 시 적용할 환경조건을 선택합니다.

Dry : 건조환경

Humidity : 습윤환경

Corrosion : 부식성 환경

High Corrosion : 고부식성 환경

Rebar Data

강도검증을 수행하고자 하는 보부재의 각 위치별 철근데이터를 입력합니다.

사각형단면(Shape = Rectangle)의 높이(Hc)치수와 단면의 폭(Bc)치수에 대한 값은 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당보부재의 단면형태는 사각형단면이어야 한다. T-형단면의 경우(Shape = Tee) 단면치수(Hc, Bc, bf, hf)는 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당보부재의 단면형태는 T-형단면이어야 한다.

보부재의 상단 및 하단에 배근된 주철근의 피복두께를 입력하며, 상단 또는 하단 주철근에 대한 피복두께가 입력되어 있지 않은 경우(dc = 0)에는 딘면검증을 수행하지 않는다.

강도검증을 수행하고자 하는 보부재의 각 위치별 철근은 i절점, Middle, j 절점에 모두 입력할 필요가 없이 하나에만 입력을 할 수 있으며, 철근데이터가 존재하지 않으면 강도검증을 수행하지 않는다.

동일한 단면에 철근데이터가 중복 입력된 경우는 해당 단면에 대하여 최종 입력된 값을 적용(Update)한다.

Stirrups

전단 철근데이터를 입력합니다.

Size : 철근의 규격

Spacing : 철근의 간격

Number : 철근의 다리수

Redraw : 철근 배근데이터를 그림으로 보여줍니다.

Cancel : 입력 대화상자를 닫습니다.
