Column Design

기능

• 미리 수행된 해석결과와 설계 입력정보를 이용하여 극한강도설계법인 한국 콘크리트학회 콘크리트 구조설계기준(KCI-USD99) 또는 대한토목학회 콘크리트 표준시방서(KSCE-USD96)에 따라 콘크리트 기둥부재들의 자동설계를 수행하는 기능입니다.

호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Column Design]

결과출력

설계 출력결과는 요소(Element)별로는 각 요소 위치(I, 1/4, 1/2, 3/4, J) 및 콘크리트 하중조합조건에 따라 PM상관도에서 설계강도에 대한 소요강도비(이하, 강도비)중 최대값을 갖는 소요축력(Axial Force), 2방향 소요모멘트(Biaxial Moment) 및 소요전단력(Shear Force)으로 설계한 결과입니다.

단면(Section)별로는 각 단면의 요소, 위치 및 콘크리트 하중조합조건 중 PM상관도에서 최대 강도비에 대한 결과를 출력합니다.

사용된 단면으로 자동설계한 결과가 만족하는 경우는 청색, 만족하지 않는 경우는 적색으로 표현됩니다.

자동설계는 사용자가 입력한 주철근(최대 5종류), 보조철근(1종류) 중 철근간격 및 철근비를 만족하는 최적 철근규격, 철근개수 및 철근 가로줄수를 제공합니다.

자동설계 결과는 사용자선택 단위계를 기준으로 출력합니다.

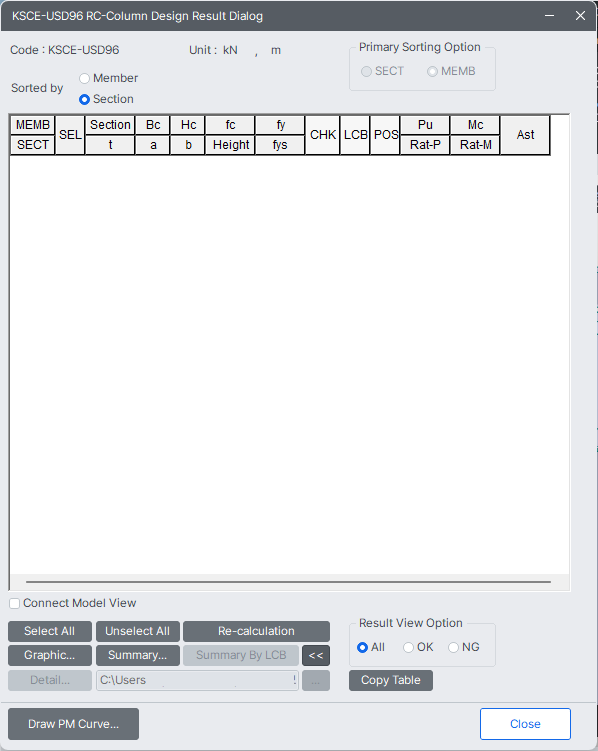

KCI-USD99 RC-Column Design Result 대화상자

SEL : 재설계, 결과출력을 위한 부재선택

ELEM : 요소번호

SECT : 단면번호

Span : 보부재의 길이

Shape : 단면형상기호

SB : 직사각형 단면

B : 중공 직사각형 단면

SR : 원형 단면

P : 중공 원형 단면

STRK : 트랙 단면

TRK : 중공 트랙 단면

HTRK : 반트랙 단면

SOCT : 팔각 단면

OCT : 중공 팔각 단면

Bc, Hc : 기둥부재 단면의 폭, 높이치수

a, b : 팔각단면의 모서리 치수

t : 중공단면의 두께

fck : 콘크리트의 설계기준강도

Height : 기둥부재의 높이

fy : 주철근에 대한 설계기준강도

fys : 전단철근에 대한 설계기준강도

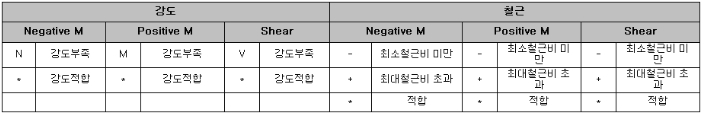

CHK : 단면설계결과의 표시 ( 사용자의 편의를 위하여 인 << 상태에서 출력)

LCB : 해당 요소 또는 단면에서 위치 및 콘크리트 하중조합조건 중 PM상관도에서 최대강도비를 갖는 하중조합조건

POS : 단면설계 위치

Pu : LCB에 표시된 하중조합조건시의 기둥부재에 발생한 소요압축(인장)강도

Pu > 0 : 부재축방향으로 압축력이 작용

Pu < 0 : 부재축방향으로 인장력이 작용

Rat-P : 설계 축강도(φPn)에 대한 소요축강도(Pu)의 비로서, 1.0 이상의 값이 출력된 경우에는 해당 기둥부재의 단면의 허용 최대 철근비 또는 최소 철근간격까지 철근량을 증가시켜도 강도가 부족한 경우이다.

Mc : LCB에 표시된 하중조합조건시의 기둥부재에 발생한 소요휨모멘트(계수횜모멘트)로서, 다음과 같이 계산된 값이다.

Rat-M : 설계 휨모멘트(φMn)에 대한 소요휨모멘트(Mu)의 비로서, 1.0이상의 값이 출력된 경우에는 해당 기둥부재의 단면의 허용 최대 철근비 또는 최소 철근간격까지 철근량을 증가시켜도 강도가 부족한 경우이다.

Ast : 프로그램에 의해 자동계산된 주철근의 사용량으로서, 기준에 의한 최소철근량 이상으로 표시된다.

공통Control

Code : KCI-USD99 : 자동설계에 적용된 기준을 나타냅니다.

Sorted by Member,Section : 요소(Element)별 출력은 콘크리트 하중조합조건 중 위치(I,M,J)별로 최대 소요부•정모멘트 및 소요전단력으로 설계한 결과를 나타냅니다.

단면(Section)별 출력은 해당 단면정보를 갖는 전체 요소 중 위치별로 최대 소요부•정모멘트 및 소요전단력으로 설계한 결과를 나타내고, 한 요소에 의한 결과가 아니므로, ELEM(요소번호)가 "0"으로 출력됩니다.

Section 선택 후, SEL기능은 해당 단면에 속한 전체요소를 제어합니다.

Unit : 사용자 선택 단위계를 나타냅니다.

Primary Sorting Option : 자동설계 결과를 요소별로 출력할 때 단면번호 기준 또는 요소번호 기준의 오름차순으로 정열하여 나타냅니다.

Select All , Unselect All : 모든 부재를 선택하거나 모든 부재의 선택을 취소합니다.

Apply : 선택된 부재들을 재설계. 단면별 출력상태에서 재설계 수행은 해당 단면에 속한 전체요소를 제어합니다.

>> : 설계결과 자세히 나타내기

<< : 설계결과 간략히 나타내기

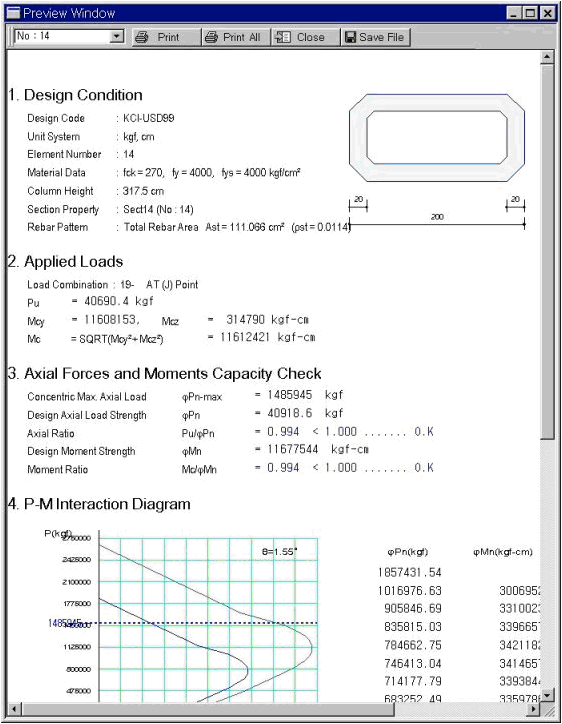

Graphic...  : 선택된 부재들의 설계결과 요약계산서 출력

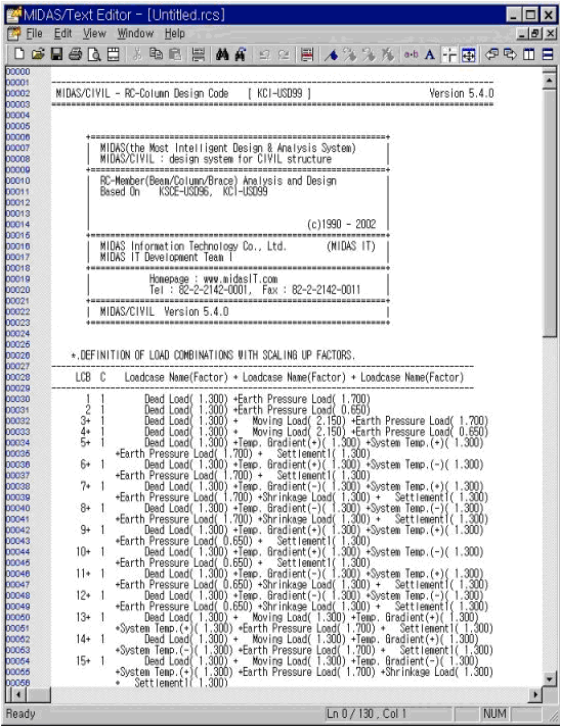

Summary... : 선택된 부재들의 설계결과 요약 List 출력

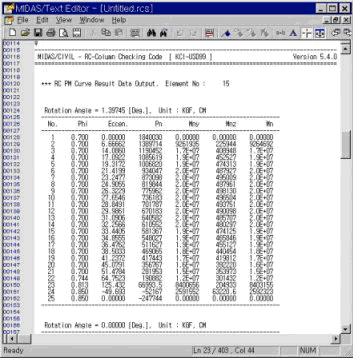

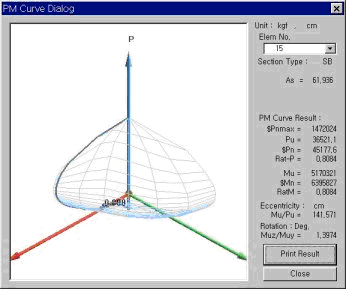

Draw PM Curve... : 소요축력 및 2방향 소요모멘트를 적용한 PM상관도 및 결과를 보여줍니다.

Result View Option

All : 설계된 전체결과를 Design Result 대화상자에 출력

OK : 설계된 결과 중 OK된 결과를 Design Result 대화상자에 출력

NG : 설계된 결과 중 NG된 결과를 Design Result 대화상자에 출력

Connect Model View : Model View와 선택된 부재 연동여부 설정

Close : 대화창을 닫습니다.
