Serviceability Parameters V815-

기능

• 철근콘크리트부재의 사용한계상태 검토를 위한 변수들을 입력합니다.

호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Eurocode2-2:05] > [Serviceability Parameters]

입력

다음과 같은 대화상자를 통하여 입력합니다.

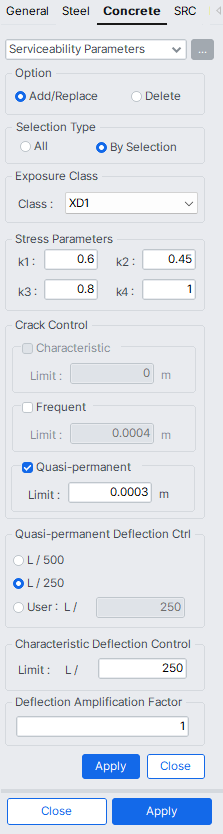

Serviceability Parameters 대화상자

Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다.

삭제하는 경우에는 값을 입력하지 않아도 됩니다.

Selection Type

값을 부재에 입력하기 위한 방법을 선택합니다.

All : 모든 요소를 선택

By Selection : 요소를 직접 선택

Exposure Class

허용균열 값을 결정하기 위하여 콘크리트의 노출 등급을 선택합니다.

Limiting Crack Width, Wmax(mm)

No risk of corrosion or attck : X0 Corrosion induced by carbonation : XC1~4 Corrosion induced by chlorides : XD1~3 Corrosion induced by chlorides from sea water : XS1~3 Freeze/Thaw Attack : XF1~4 Chemical Attack : XA1~3

"Freeze/Thaw attack class(XF1~XF4), Chemical attack class(XA1~XA3)"에 대해 균열폭 제한값이 기준에 명시되지 않았지만 Characteristic의 경우에 한해서 0.2mm로 고려한다.

Stress Parameters

구조물의 정상적 기능 발휘에 영향을 주는 균열 또는 큰 크리트 변형을 방지하기 위해 콘크리트의 압축응력의 크기를 제한하기 위한 계수값을 입력합니다.

k1 : 콘크리트 노출 등급 XD, XF, XS에서 콘크리트 압축 응력을 제한하기 위한 계수값

k2 : Quasi-Permanent 하중에서 콘크리트 응력을 제한하기 위한 계수값

k3 : Characteristic 하중에서 철근의 인장 강도를 제한하기 위한 계수값

k4 : 구조물변형으로 인한 응력일 때 철근의 인장 강도를 제한하기 위한 계수값

Crack Control

콘크리트 노출 등급에 따라 균열폭 제한 값을 설정합니다.

Characteristic : Characteristic 하중인 경우, 균열폭 제한 값

Frequent : Frequent 하중인 경우, 균열폭 제한 값

Quasi-permanent : Quasi-permanent 하중인 경우, 균열폭 제한 값

콘크리트 노출 등급이 X0, XC1~4, XD1~3, XS1~3인 경우, Charateristic 비활성화
콘크리트 노출 등급이 XF1~4, XA1~3인 경우, Quasi-permanent 비활성화
Frequent의 경우 Check On 시 사용자가 값을 입력

Quasi-permanent Deflection Ctrl

하중타입이 Quasi-permanent인 경우에 한계처짐값을 선택합니다.

L / 500 : 한계처짐값 L/500으로 제한

L / 250 : 한계처짐값 L/250으로 제한

User : 한계처짐값을 사용자가 직접 지정

Characteristic Deflection Control

하중타입이 Characteristic인 경우에 한계처짐값을 선택합니다.

처짐에 대한 한계상태는 발생된 처짐과 한계처짐을 검토한다. 즉, 발생된 처짐 ≤ 한계처짐

Deflection Amplification Factor

처짐 확대 계수

OK : 입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다.

Close : 입력한 값이나 선택사항을 적용하지 않고 대화상자를 닫습니다.
