기능
- 미리 수행된 해석결과와 설계 입력정보를 이용하여 극한강도설계법인 한국 콘크리트학회 콘크리트 구조설계기준(KCI-USD99) 또는 대한토목학회 콘크리트 표준시방서(KSCE-USD96)에 따라 콘크리트 보부재들의 강도검증 및 사용성 검토를 수행하는 명령어 입니다.
호출
메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Beam Cheking]
결과출력
강도검증 출력결과는 요소(Element)별로는 각 요소 위치(I, M, J) 및 콘크리트 하중조합조건에 따라 최대 부모멘트(Negative Moment), 정모멘트(Positive Moment), 전단력(Shear Force)으로 강도검증한 결과이며, 단면(Section)별로는 각 단면의 요소위치 및 콘크리트 하중조합조건 중 최대하중상태로 강도검증한 결과를 출력하며, 사용된 단면 및 철근으로 강도검증한 결과가 만족하는 경우는 청색, 만족하지 않는 경우는 적색으로 표현된다.
강도검증은 사용자가 입력한 주철근(직경, 개수), 전단철근(직경, 간격), 설계 입력변수를 이용하여 강도검증를 수행합니다.
철근정보가 입력되지 않은 경우는 강도검증이 수행되지 않습니다.
강도검증 결과는 사용자선택 단위계를 기준으로 출력합니다.
KCI-USD99 RC-Beam Checking Result 대화상자
SEL : 재설계, 결과출력을 위한 부재선택
ELEM : 요소번호
SECT : 단면번호
Span : 보부재의 길이
Shape : 단면형상기호
SB : 직사각형 단면
TEE : T-형 단면
Bc, Hc : 보부재 단면의 폭, 높이치수
bf, hf : T-형단면의 플랜지부 폭, 두께치수
fck : 콘크리트의 설계기준강도
fy : 주철근에 대한 설계기준강도
fys : 전단철근에 대한 설계기준강도
POS : 강도검증위치 (I,M,J)
강도검증위치 중 M에서의 결과는 1/4, 1/2, 3/4 위치 중 최대 정•부모멘트 및 전단력으로 강도검증한 결과를 보여줍니다.
CHK : 강도검증결과의 표시

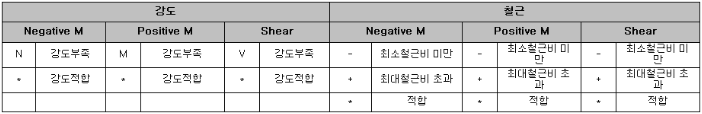

위의 의미가 조합되어 "OK, NPV---, N**--+"등과 같은 기호로 표현됩니다.
KAsTop : 사용자에 의해 입력된 단면상부 주철근의 사용 단면적을 표시합니다.
AsBot : 사용자에 의해 입력된 단면하부 주철근의 사용 단면적을 표시합니다.
N(-)Mu, LCB : 해당 요소 또는 단면에서 발생한 최대 소요부모멘트 및 최대 소요부모멘트가 발생한 콘크리트 하중조합조건
N(-)pMn : 보부재 단면치수와 철근배근에 의해 계산된 최대 설계부모멘트
Rat-N : 소요부모멘트 / 설계부모멘트 값으로서, 1.0을 초과하는 경우는 적색으로 표현
P(+)Mu, LCB : 해당 요소 또는 단면에서 발생한 최대 소요정모멘트 및 최대 소요정모멘트가 발생한 콘크리트 하중조합조건
P(+)pMn : 보부재 단면치수와 철근배근에 의해 계산된 최대 설계정모멘트
Rat-P : 소요정모멘트 / 설계정모멘트 값으로서, 1.0을 초과하는 경우는 적색으로 표현
Vu, LCB : 해당 요소 또는 단면에서 발생한 최대 소요전단력 및 최대 소요전단력이 발생한 콘크리트 하중조합조건
pVc : 보부재 단면의 콘크리트 설계전단강도
KSCE-USD96, Vc =
KCI-USD99, Vc =
Rat-V : 소요전단력 / 설계전단강도 값으로서, 1.0을 초과하는 경우는 적색으로 표현

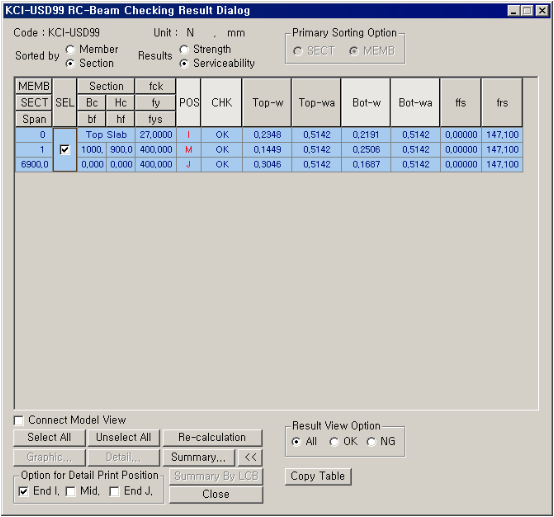

강도검증 결과보기 중 Serviceability를 선택하면 균열폭 및 피로에 대한 검토를 수행합니다.CI-USD99 RC-Beam Checking Result 대화상자
CHK : 사용성검토 결과의 표시
위의 의미가 조합되어 "OK, TBF, TB*" 등과 같은 기호로 표현됩니다.
Top-w : 단면 상부의 발생균열폭
Top-wa : 단면 상부의 허용균열폭
Bot-w : 단면 하부의 발생균열폭
Bot-wa : 단면 하부의 허용균열폭
fr : Moving Load에 의해 발생한 철근의 최대응력과 최소응력의 범위
ff : 허용응력범위(ksi)
여기서,
: 평균최소응력수준 (인장은 + , 압축은 - ) (ksi)
r/h = 0.3

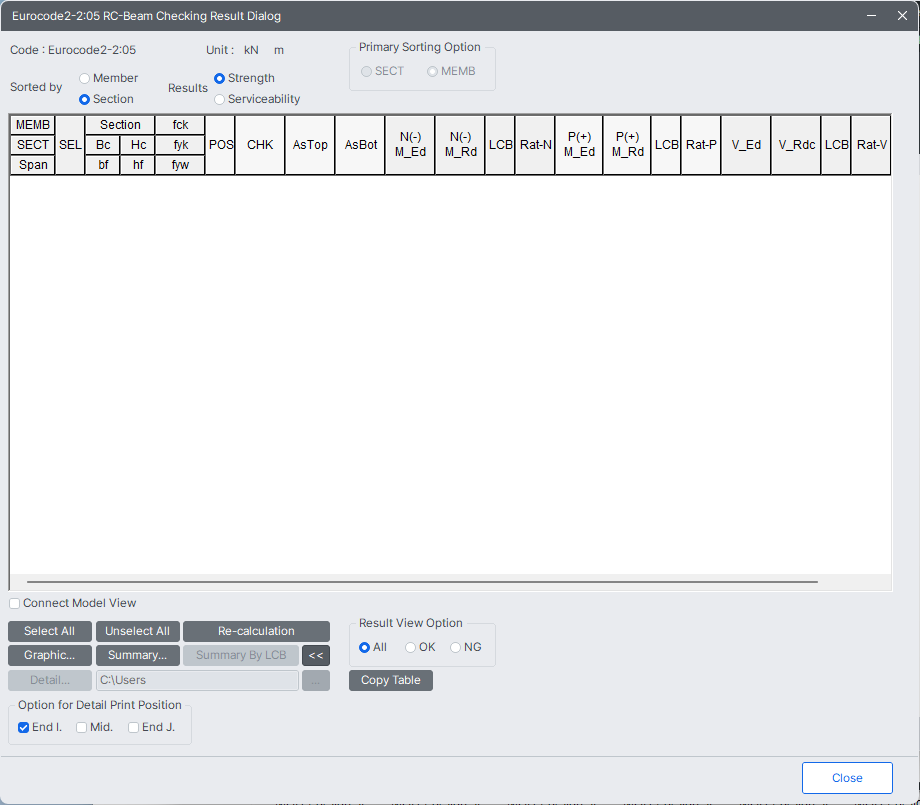

공통 Control
Code : KCI-USD99 : 강도검증에 적용된 기준을 나타냅니다.
Sorted by Member,Section : 요소(Element)별 출력은 콘크리트 하중조합조건 중 위치(I,M,J)별로 최대 소요부•정모멘트 및 소요전단력으로 설계한 결과를 나타냅니다.
단면(Section)별 출력은 해당 단면정보를 갖는 전체 요소 중 위치별로 최대 소요부•정모멘트 및 소요전단력으로 설계한 결과를 나타내고, 한 요소에 의한 결과가 아니므로, ELEM(요소번호)가 "0"으로 출력됩니다.
Section 선택 후, SEL기능은 해당 단면에 속한 전체요소를 제어합니다.
Unit : 사용자 선택 단위계를 나타냅니다.
Primary Sorting Option : 자동설계 결과를 요소별로 출력할 때 단면번호 기준 또는 요소번호 기준의 오름차순으로 정열하여 나타냅니다.
Select All , Unselect All : 모든 부재를 선택하거나 모든 부재의 선택을 취소합니다.
Apply : 선택된 부재들을 재설계. 단면별 출력상태에서 재설계 수행은 해당 단면에 속한 전체요소를 제어합니다.
>> : 강도검증 자세히 나타내기
<< : 강도검증 간략히 나타내기

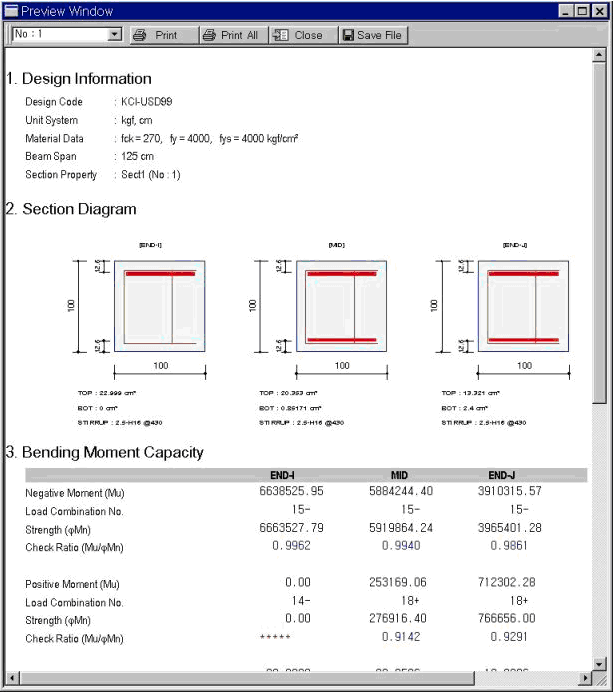

Graphic... : 선택된 부재들의 설계결과 요약계산서 출력

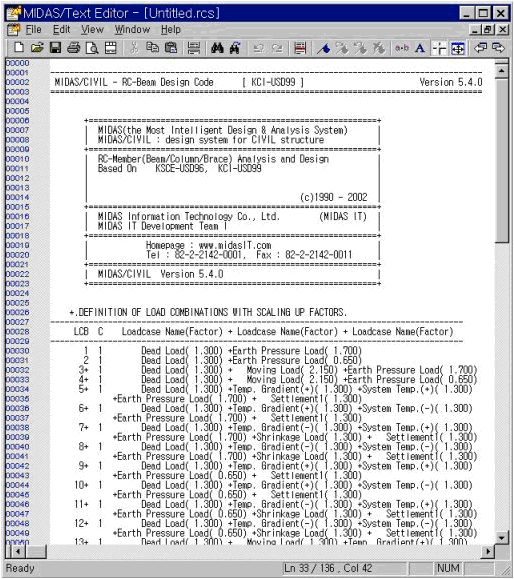

Option for Detail Print Position : 선택된 부재들의 강도검증 결과 상세계산서 출력
상세계산서는 요소의 위치별로 출력에서 지원합니다. ( End I. , Mid. , End J. )

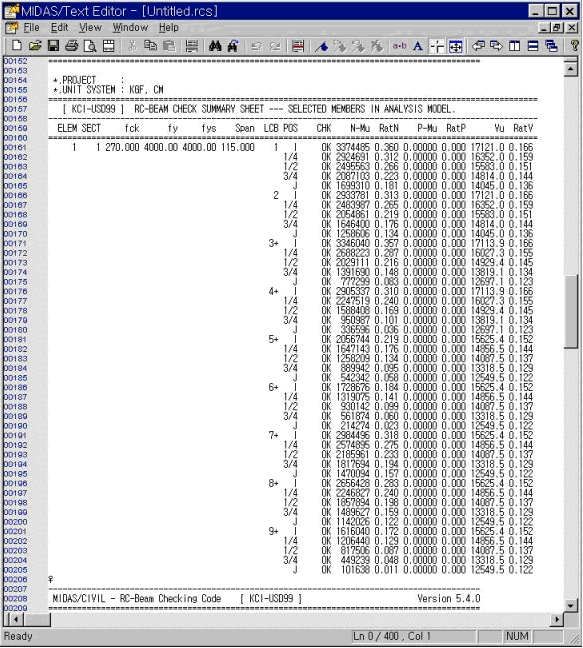

Summary... : 선택된 부재들의 강도검증 요약 List 출력
단면별 출력에서는 단면의 위치별(I, M, J) 대표값(최대 철근량이 산출된 결과) 출력
RatN, RatP, RatV가 1.0을 초과하는 경우는 출력값 우측에 "*" 기호가 표시됩니다.
Result View Option
All : 설계된 전체결과를 Design Result 대화상자에 출력
OK : 설계된 결과 중 OK된 결과를 Design Result 대화상자에 출력
NG : 설계된 결과 중 NG된 결과를 Design Result 대화상자에 출력
Connect Model View : Model View와 선택된 부재 연동여부 설정
Close : 대화창을 닫습니다.
